aaabbb Verfasst am: 26. Dez 2015 13:05 Titel: Aufgabe zu Wechselstromkreis |
|
|
Hi,

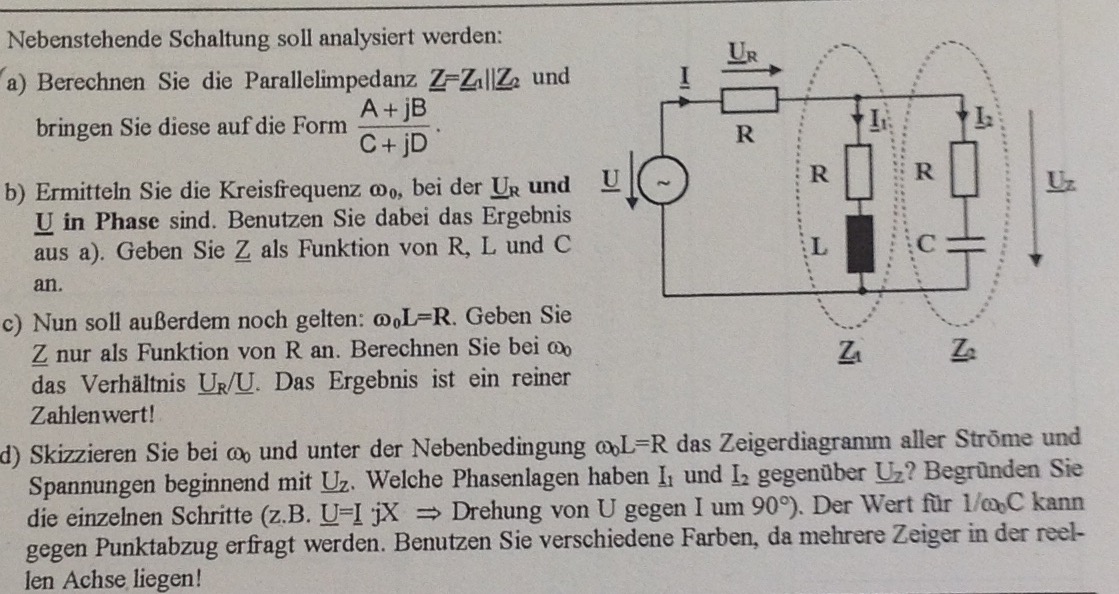

ich tue mir gerade schwer mit folgender Aufgabe.
a),b),c) habe ich geschafft.
Bei d) hänge ich jetzt.

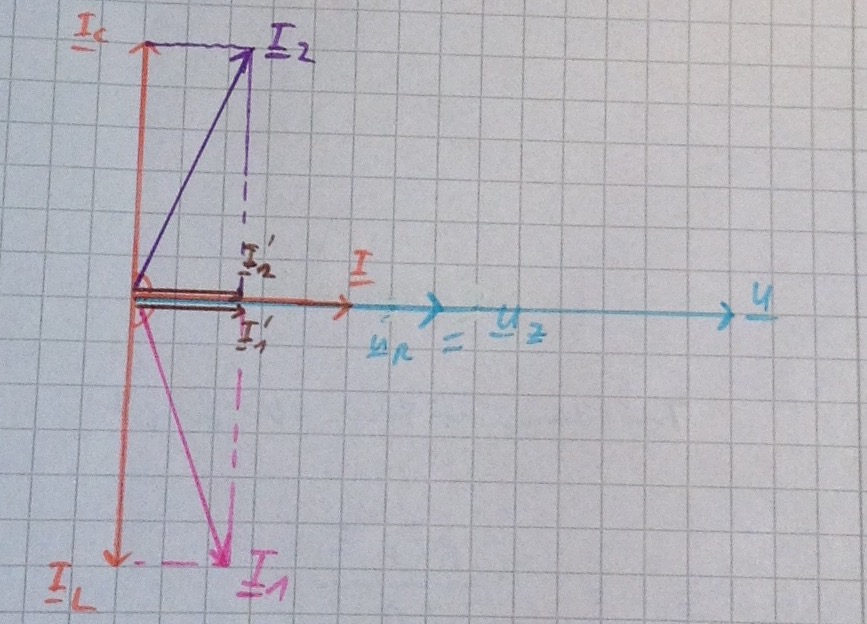

Ich habe mal versucht das ganze zu zeichen und bin auf folgende Lösung gekommen.
Beschreibung: |
|
Download |
Dateiname: |
image.jpeg |
Dateigröße: |
677.32 KB |
Heruntergeladen: |
144 mal |
Beschreibung: |
|
Download |
Dateiname: |
image.jpeg |
Dateigröße: |
138.87 KB |
Heruntergeladen: |
128 mal |
Beschreibung: |
|
Download |
Dateiname: |
image.jpeg |
Dateigröße: |
196.86 KB |
Heruntergeladen: |
120 mal |
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 26. Dez 2015 15:40 Titel: |
|
|
IC eilt Uz nicht um 90° vor.
IL eilt Uz nicht um 90° nach.
Denn Uz liegt nicht an C bzw. L, sondern an der Reihenschaltung von R und C bzw. R und L.
|
|
|
aaabbb
Anmeldungsdatum: 26.09.2013 Beiträge: 509
|
aaabbb Verfasst am: 26. Dez 2015 16:17 Titel: |
|
|
Ja, aber theoretisch ändern die R doch die Phasenlage der Spannung nicht. Zwar liegt dann nicht die volle Spannung U_Z an, sondern nur ein Teil. Aber dieser Teil hätte doch die gleiche Phasebwie U_Z selbst, oder?
|
|
|
isi1
Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München
|
isi1 Verfasst am: 26. Dez 2015 16:31 Titel: Re: Aufgabe zu Wechselstromkreis |
|
|

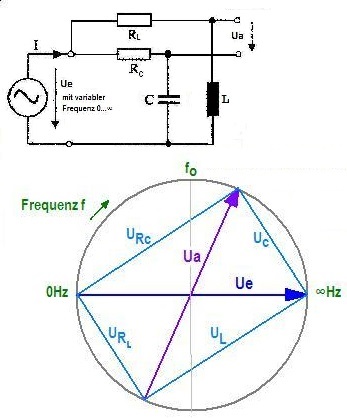

aaabbb hat Folgendes geschrieben: | Bei d) hänge ich jetzt. | Ja, das ist genau die Aufgabe, die ich in Deinem vorherigen Thread gezeigt hatte:
Das Zeigerdiagramm ist auch schon da. Nur den Vorwiderstand R musst noch dazu bauen - an dem fällt die gleiche Spannung ab wie an der (R+jwL) || R+1/(jwC) ).
Beschreibung: |
|
Dateigröße: |
39.55 KB |
Angeschaut: |
1022 mal |
|
_________________ Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 26. Dez 2015 16:39 Titel: |
|
|
aaabbb hat Folgendes geschrieben: | Zwar liegt dann nicht die volle Spannung U_Z an, sondern nur ein Teil. Aber dieser Teil hätte doch die gleiche Phasebwie U_Z selbst, oder? |
Das ist Quatsch. Die Phasengleichheit von Strom und Spannung am Widerstand bzw. der Winkel von 90° zwischen Strom und Spannung an Induktivität oder Kapazität bezieht sich auf Strom und Spannung an dem jeweiligen Bauelement, nicht aber auf Gesamtspannung und Strom einer Reihenschaltung. Beispiel:
UR kann doch nicht dieselbe Richtung haben wie Uz, wenn zu UR noch eine senkrecht dazu liegende Spannung addiert wird. Zeichne Dir das doch mal auf!
Im Übrigen würde mich interessieren, welche Lösungen Du zu a), b) und c) ermittelt hast, die Du ja angeblich "geschafft" hast.
|
|
|
aaabbb
Anmeldungsdatum: 26.09.2013 Beiträge: 509
|
aaabbb Verfasst am: 27. Dez 2015 15:36 Titel: |
|
|

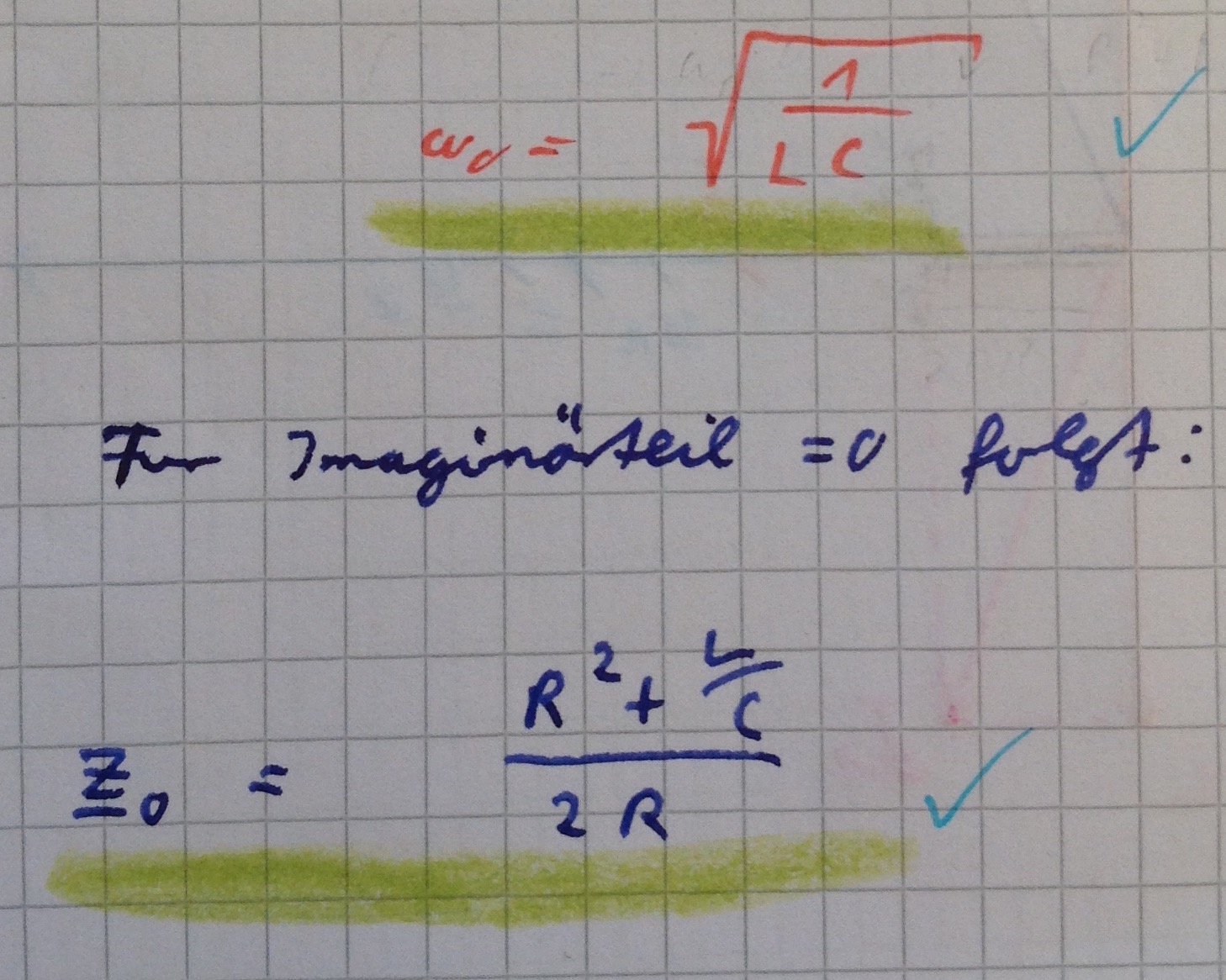

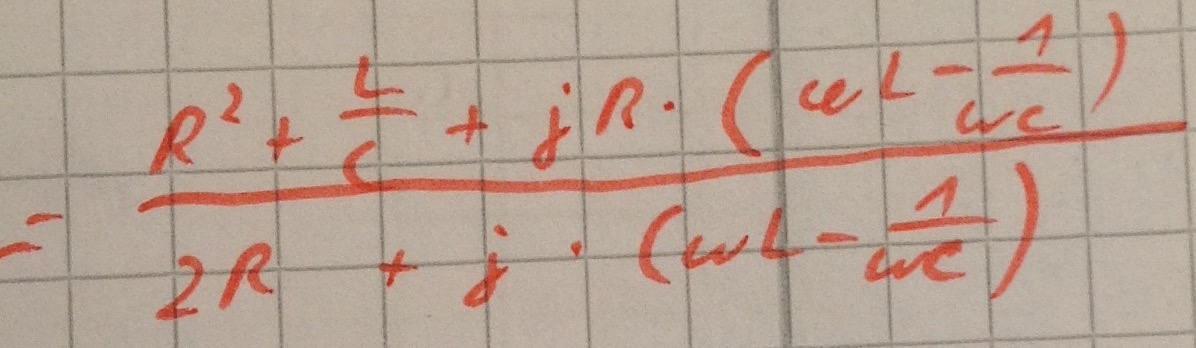

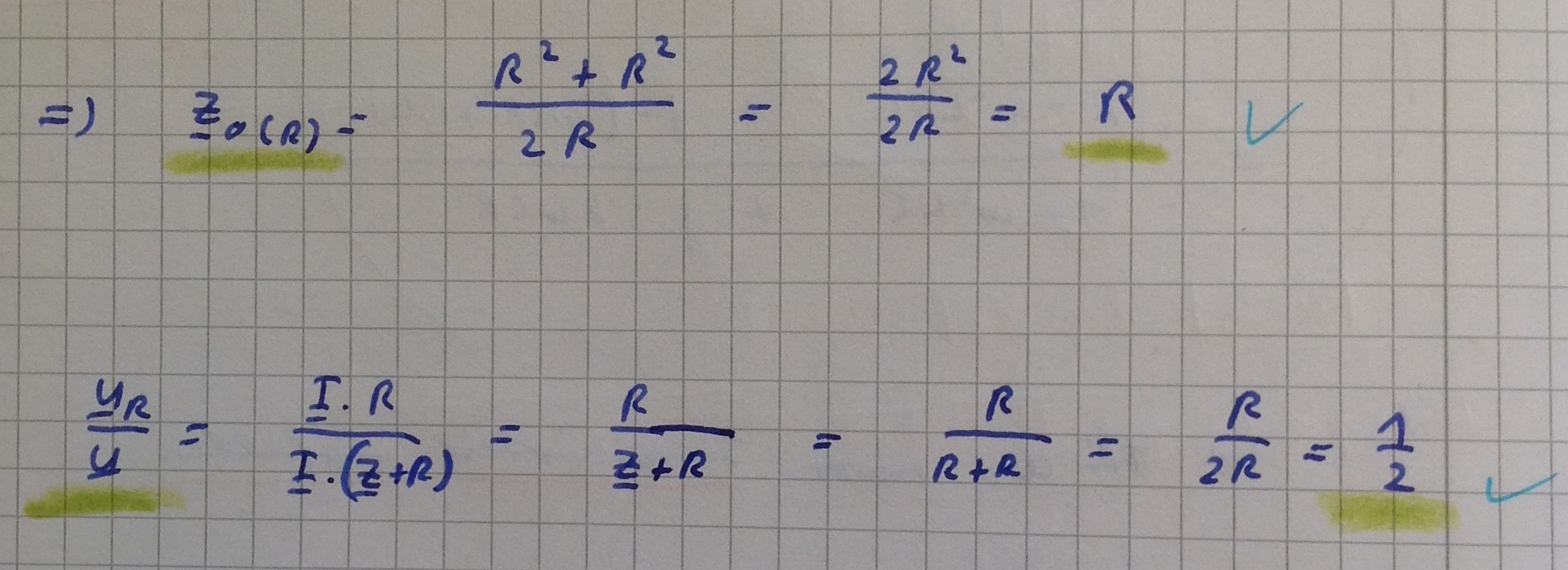

Das sind meine Lösungen zu den ersten Teilaufgaben.
Müssten eigentlich stimmen, da sie mit dem gegebenen Endergebnis übereinstimmen.
Nur mit dem Zeigerdiagramm bin ich bisschen überfordert .
Beschreibung: |
|
Download |
Dateiname: |
image.jpeg |
Dateigröße: |
290.39 KB |
Heruntergeladen: |
107 mal |
Beschreibung: |
|
Download |
Dateiname: |
image.jpeg |
Dateigröße: |
373.74 KB |
Heruntergeladen: |
133 mal |
Beschreibung: |
|
Download |
Dateiname: |
image.jpeg |
Dateigröße: |
104.54 KB |
Heruntergeladen: |
133 mal |
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 27. Dez 2015 15:51 Titel: |
|
|

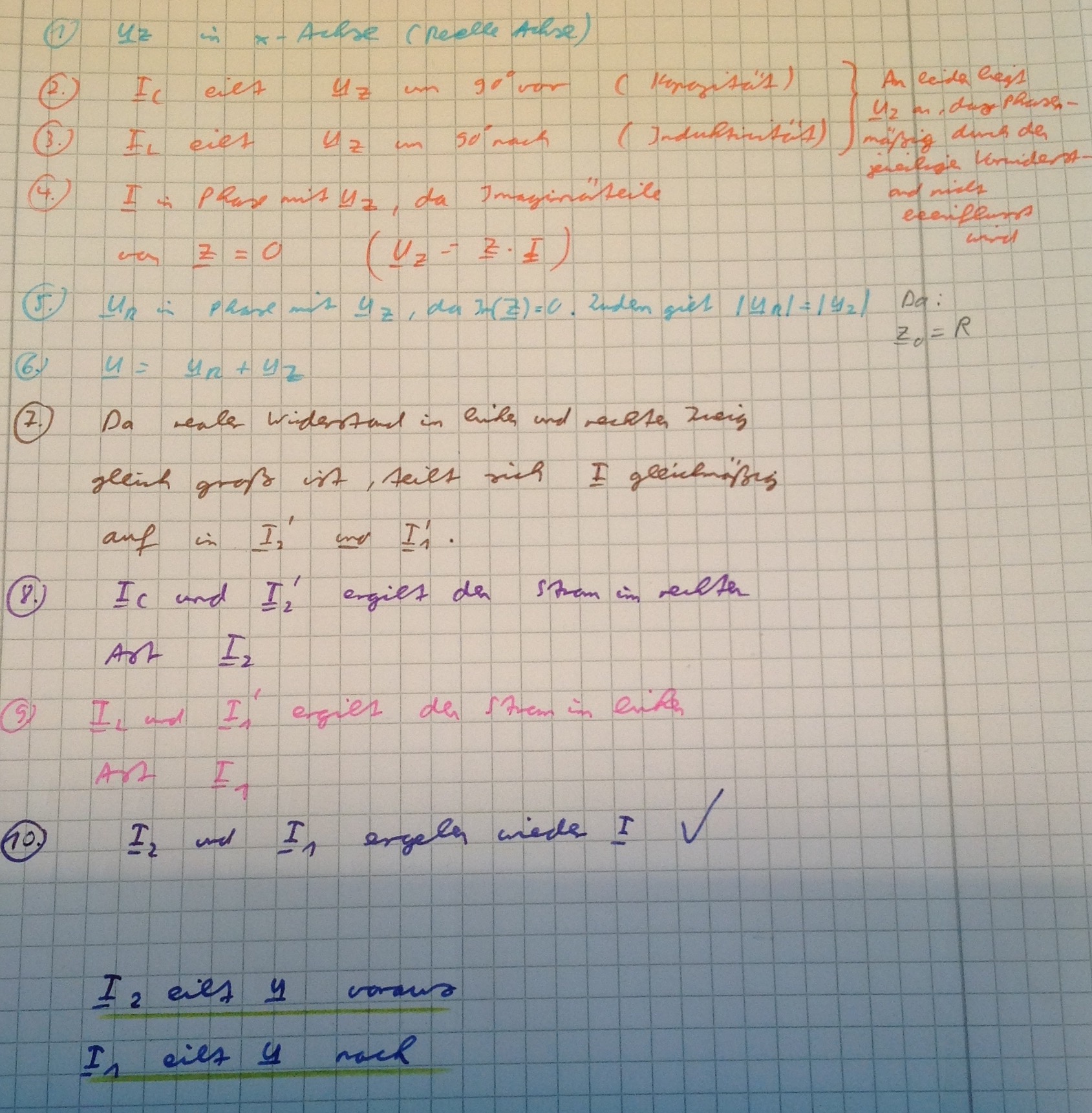

In Deinen Anhängen sehe ich nur die (richtige) Lösung zu a), nicht aber die zu b) und c). Stattdessen zeigen zwei Deiner Anhänge ein falsches Zeigerbild und eine falsche Beschreibung dazu.
Fang doch einfach mal, wie in der Aufgabenstellung gefordert, mit Uz an. Die Spannungen an R und C im rechten Zweig stehen genauso wie die Spannungen an R und L im linken Zweig senkrecht aufeinander und ergeben in ihrer Summe jeweils Uz. Tipp: Thaleskreis. Welcher "Additionspunkt" sich auf dem Thaleskreis ergibt, d.h. wie groß die jeweilige Wirkspannung und wie groß die jeweilige Blindspannung ist, sagen Dir die Lösungen zu b) und c). Aus dem Zeigerbild der Spannungen ergeben sich die Ströme I1 und I2. Ihre Summe ergibt den Gesamtstrom I und der nach ohmschen Gesetz wiederum UR. Die Summe von UR und Uz ergibt die Gesamtspannung U. Damit hast Du das vollständige Zeigerdiagramm gezeichnet.
|
|
|
aaabbb
Anmeldungsdatum: 26.09.2013 Beiträge: 509
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 02. Jan 2016 12:33 Titel: |
|
|

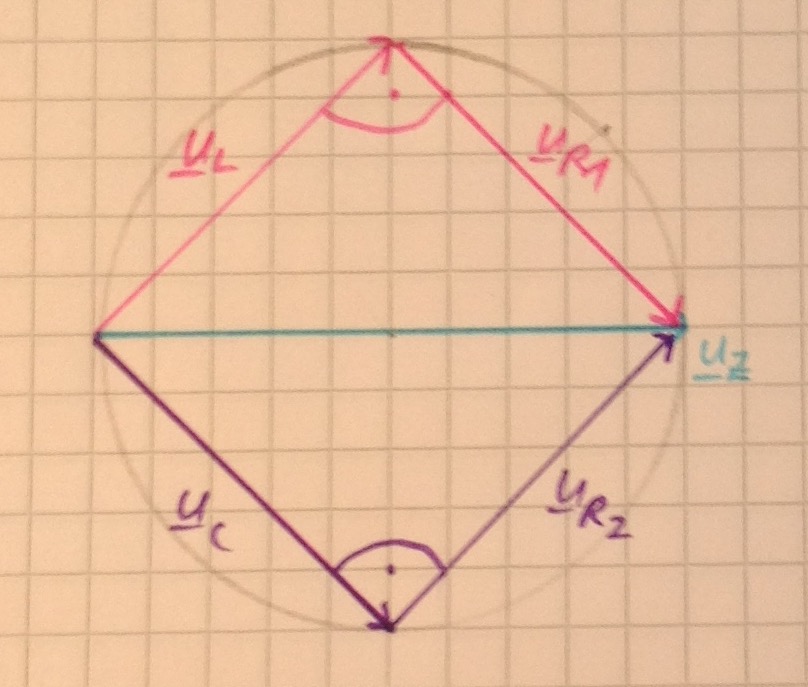

In Deinem Zeigerbild fehlen jetzt noch die Ströme I1, I2 und I, die Spannung UR und die Gesamtspannung U.
(Obwohl Du die Aufgabenteile b) und c) hier nicht explizit vorgerechnet hast, scheinst Du ja das Richtige herausbekommen zu haben.)
|
|
|
aaabbb
Anmeldungsdatum: 26.09.2013 Beiträge: 509
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 02. Jan 2016 14:51 Titel: |
|
|

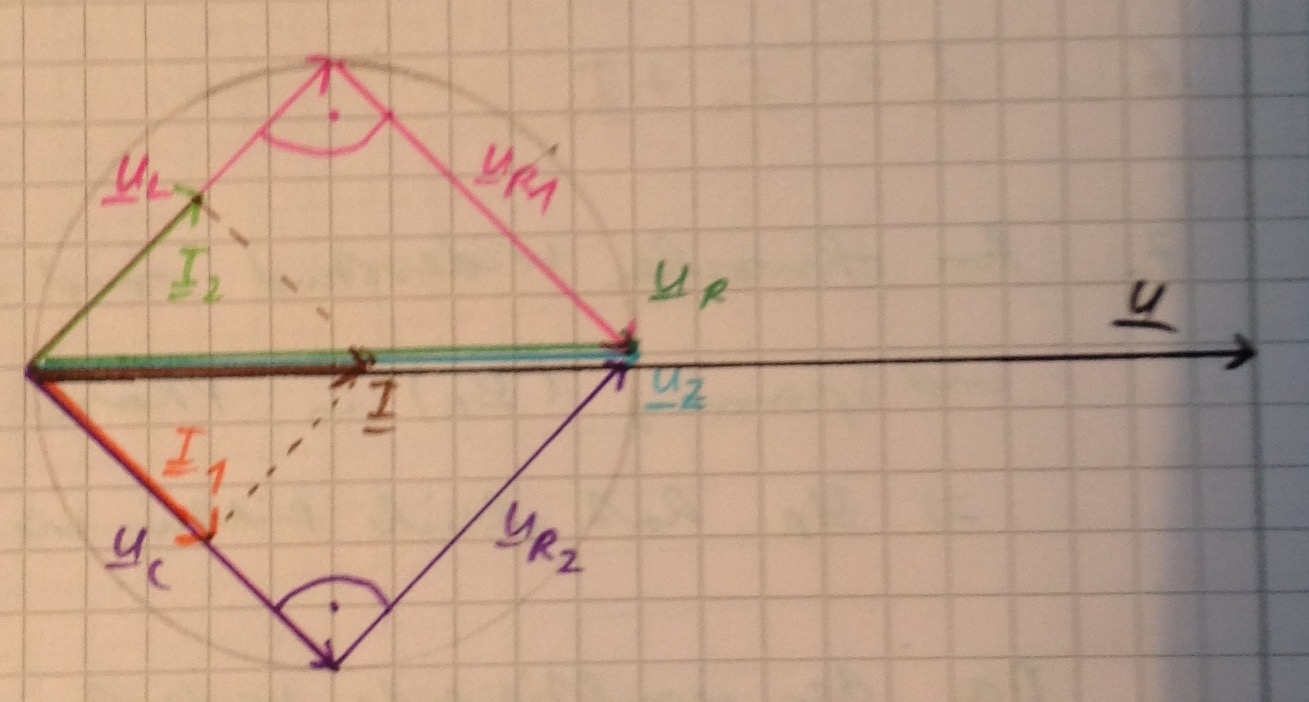

Ja, so ist es prinzipiell richtig. Ich hätte nur noch UR oder Uz verschoben, so dass man sieht, dass U die Summe von UR und Uz ist.
|
|
|
aaabbb
Anmeldungsdatum: 26.09.2013 Beiträge: 509
|
aaabbb Verfasst am: 02. Jan 2016 17:51 Titel: |
|
|
Ok, vielen vielen Dank für deine Geduld und Hilfe!!!
|
|
|
|
