Knorke22222
Anmeldungsdatum: 02.12.2014
Beiträge: 49
|
 Knorke22222 Verfasst am: 16. Jun 2015 00:14 Titel: Aufladung eines Kondensators |
 |
|
Meine Frage:
Sehr geehrte Community,
ich wollte nur Fragen, ob mein Verfahren richtig ist oder nicht.
Vielen Dank im voraus!
Viele Grüße Knorke
Meine Ideen:
a) Also es handelt sich ja um eine Aufladung.
 = i_{c} * e^{\frac{-t}{\tau} } )
ic ist ja der Strom der in den Kondensator einfließt. Den kann man ja mittels Stromteiler berechnen:
Dann die gegebenen Werte in
Jetzt ist hier aber nach dem Gesamtstrom gefragt. Mit der Formel rechne ich ja den Strom im Kondensator aus. Wie muss ich hier weiter verfahren?
b)
Hier würde ich dann mit der Formel  = i_{c} * e^{\frac{-t}{\tau} } )
einsetzen :
Damit rechne ich aber mit dem Verhältnis }{ic} ) also das Verhältnis zwischen eingehenden Strom und Kondenstorstrom aus und kein Verhältnis mit dem Gesamtstrom oder ?
|
|
 |
Knorke22222
Anmeldungsdatum: 02.12.2014
Beiträge: 49
|
| Knorke22222 Verfasst am: 16. Jun 2015 00:15 Titel: Aufgabe |
|
|

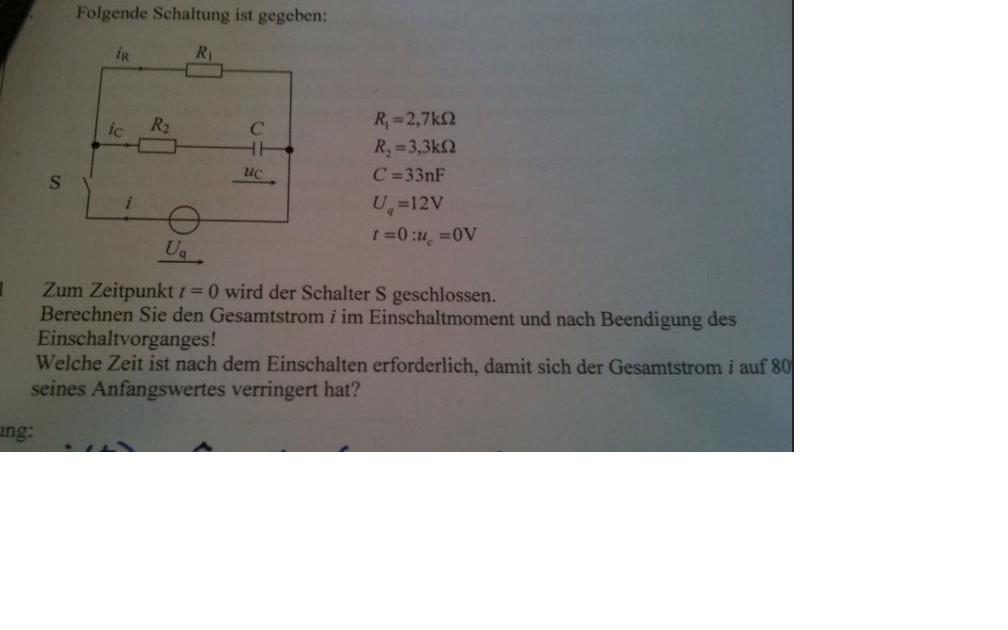

Aufgabe
| Beschreibung: |
|
Download |
| Dateiname: |
Aufgabe.png |
| Dateigröße: |
336.03 KB |
| Heruntergeladen: |
170 mal |
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 16. Jun 2015 06:49 Titel: Re: Aufladung eines Kondensators |
|
|
| Knorke22222 hat Folgendes geschrieben: | Meine Frage:
Sehr geehrte Community,
ich wollte nur Fragen, ob mein Verfahren richtig ist oder nicht.
Vielen Dank im voraus!
Viele Grüße Knorke
Meine Ideen:
a) Also es handelt sich ja um eine Aufladung.
ic ist ja der Strom der in den Kondensator einfließt. Den kann man ja mittels Stromteiler berechnen:
Hier ist doch C in Serie zu R2. Wie kannst du da diese Stromteilerregel anwenden?
Dann die gegebenen Werte in
Jetzt ist hier aber nach dem Gesamtstrom gefragt. Mit der Formel rechne ich ja den Strom im Kondensator aus. Wie muss ich hier weiter verfahren?
b)
Hier würde ich dann mit der Formel
einsetzen :
Damit rechne ich aber mit dem Verhältnis also das Verhältnis zwischen eingehenden Strom und Kondenstorstrom aus und kein Verhältnis mit dem Gesamtstrom oder ? |
Bitte beachte, dass der Strom durch R1 keinen Einfluss auf ic hat: R1 liegt ja direkt an der Quelle.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
Knorke22222
Anmeldungsdatum: 02.12.2014
Beiträge: 49
|
| Knorke22222 Verfasst am: 16. Jun 2015 18:10 Titel: Strom |
|
|
Bezüglich des Stromteilers:
Iges teilt sich doch in ir und ic auf. Deshalb der Stromteiler. Um die Formel umzusetzen brauche ich doch ic oder nicht?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 16. Jun 2015 18:32 Titel: Re: Strom |
|
|
| Knorke22222 hat Folgendes geschrieben: | Bezüglich des Stromteilers:
Iges teilt sich doch in ir und ic auf. Deshalb der Stromteiler. Um die Formel umzusetzen brauche ich doch ic oder nicht? |
Nein, wie schnudl schon sagte, sind die beiden Zweigströme völlig unabhängig voneinander. Beachte den Maschensatz:
und
mit
Der Gesamtstrom ist laut Knotenpunktsatz die Summe der beiden Zweigströme:
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 16. Jun 2015 20:13 Titel: Re: Strom |
|
|
| Knorke22222 hat Folgendes geschrieben: | Bezüglich des Stromteilers:
Iges teilt sich doch in ir und ic auf. Deshalb der Stromteiler. Um die Formel umzusetzen brauche ich doch ic oder nicht? |
Die Stromteilerregel beschreibt die Aufteilung eines Gesamtstroms Iges in zwei Zweige I1, I2, die jeweils einen Gesamtwiderstand R1 bzw. R2 haben.
Hier hast du aber noch ein C in Serie - die Stromteilerregel wäre also anwendbar, wenn der Kondensator nicht enthalten wäre...so aber nicht!
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
Knorke22222
Anmeldungsdatum: 02.12.2014
Beiträge: 49
|
| Knorke22222 Verfasst am: 16. Jun 2015 22:26 Titel: Verständnisproblem |
|
|
Danke für eure Antworten.
Aber R1 ist doch parallel zu R2 und dem C Glied oder nicht?
Ich verstehe GVCs Ansatz, aber I teilt sich doch auf in ic und ir oder nicht? Deshalb sind ja auch zwei Ströme eingezeichnet.
Nur ic fließt in den Kondensator oder nicht?
Grüße
Knorke
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 17. Jun 2015 08:22 Titel: Re: Verständnisproblem |
|
|
| Knorke22222 hat Folgendes geschrieben: | Danke für eure Antworten.
Aber R1 ist doch parallel zu R2 und dem C Glied oder nicht?
ja, R1 ist parallel zu R2 und C, aber eben NICHT parallel zu R2. Deshalb kann man die Stromteilerregel nicht anwenden.
Ich verstehe GVCs Ansatz, aber I teilt sich doch auf in ic und ir oder nicht? Deshalb sind ja auch zwei Ströme eingezeichnet.
Nur ic fließt in den Kondensator oder nicht?
Das stimmt alles.
Grüße
Knorke |
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
Knorke22222
Anmeldungsdatum: 02.12.2014
Beiträge: 49
|
| Knorke22222 Verfasst am: 29. Jun 2015 00:33 Titel: Danke ! |
|
|
|
Ich habe es durch euren Hilfe jetzt verstanden. Vielen Dank!
|
|
|
|
