bissleblöd Verfasst am: 22. Apr 2015 15:37 Titel: Ersatzschaltbild einer Diode

Antworten mit Zitat

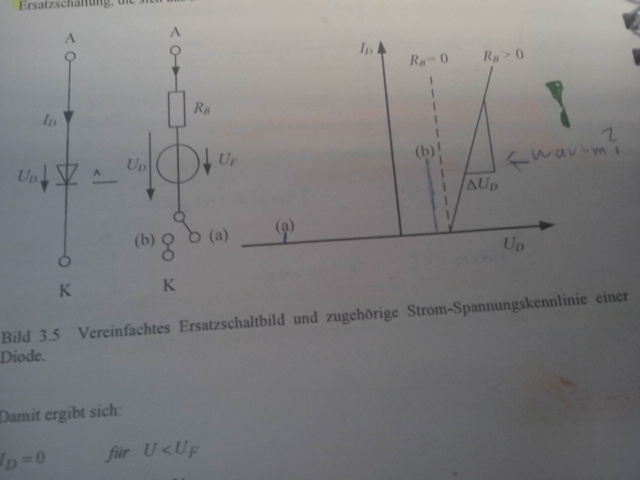

Warum ist die gerade mit widerstand geneigt. Müsste der widerstand nicht nach der spannu gsquelle kommen damit dort spannung abfällt?

Und was ist die flussspannung? Google liefert da keine ergebnisse :/


Beschreibung:

Dateigröße:

97.77 KB

Angeschaut:

3606 mal

schnudl
Moderator

Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

schnudl Verfasst am: 22. Apr 2015 15:57 Titel: Re: Ersatzschaltbild einer Diode

Antworten mit Zitat

bissleblöd hat Folgendes geschrieben:

Warum ist die gerade mit widerstand geneigt.

Weil die Kennlinie einer realen Diode auch geneigt ist.
Und daher hat man im Ersatzschaltbild den Widerstand drin.
Die sich ergebende Geradengleichung ist

bissleblöd hat Folgendes geschrieben:

Müsste der widerstand nicht nach der spannu gsquelle kommen damit dort spannung abfällt?

Gesamtspannung am ESB der Diode = Spannung am Widerstand + Spannungsquelle
Kommt es auf die Reihenfolge der Addition an?

bissleblöd hat Folgendes geschrieben:

Und was ist die flussspannung? Google liefert da keine ergebnisse

http://www.lmdfdg.at/?q=flussspannung+diode
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
