Magnetischer Fluss und Faradaysches Induktionsgesetz

HBX8X · Anmeldungsdatum: 07.11.2013 Beiträge: 159

Hi,

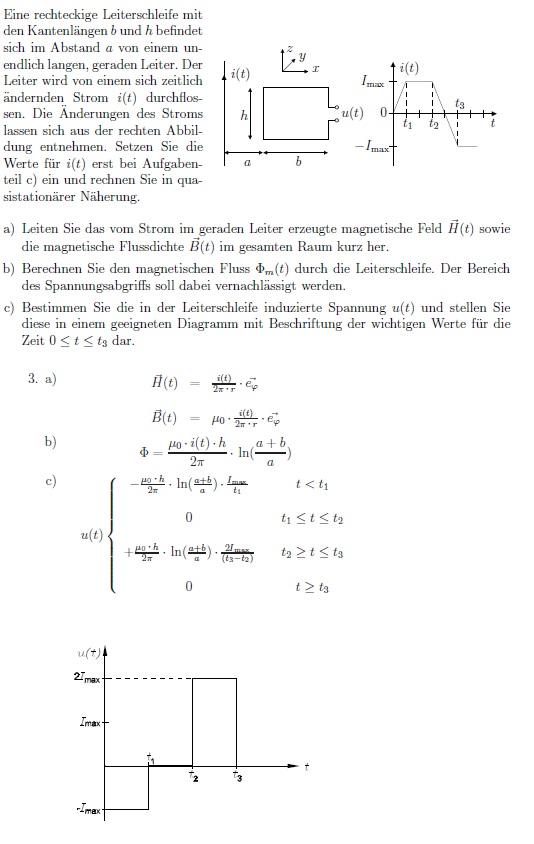

ich würde gerne die Aufgabe im Anhang lösen, komme jedoch nicht ganz zum richtigen Ergebnis deshalbf rage ich mich was denn falsch sein könnte.

Meine Probleme sind ab b vorhanden. Wenn der Spannungsabgriff vernachlässigt wird, dann handelt es sich um ein Quadrat bzw. Rechteck mit h*b oder? Denn eigentlich wäre ja eine lücke rechts an der Leiterschleife vorhanden beim vernachlässigen deshalb bin ich mir unsicher.

Ich würde nun den Fluss über Fluss=SSBdA berechnen, wobei B bereits aus Teilaufgabe a berechnet wurden ist und sich das ganze wegen alpha=0° zu fluss=BA vereinfacht. Dadraus folgt Fluss=B*A. Mit A=b*h, das ist aber laut Musterlösung offensichtlich falsch da dort der Faktor ln .. mitdabei ist, deshalb wird wahrscheinlich integriert, wieso ? Nach x wird im übrgen, sofern es so gemacht werden muss aus welchen Grund auch immer von a bis a+b integriert. Nach z da bin ich mir etwas unsicher. Die Endgrenze lautet h+irgendetwas (Was ist der Anfang - der auch wichtig ist für die Endgrenze) ?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

HBX88X · Gast

Hi und danke sehr für die Antwort. Das hat mir wirklich sehr geholfen.

Kurze Frage zur Teilaufgabe c: Ich muss hier immer jeweils aus zwei relevanten Punkten geraden bilden, die diesen Stromverlauf beschreiben oder? Diese Geraden gelten für nur bestimmte Zeitbereiche (Siehe Musterlösung). Für i(t) muss ich dann jeweils diese geraden einsetzen. Um nun Uind zu bestimmen muss ich dann einfach nach t differenzieren oder? Und das Ergebnis mit minus multiplizieren ...

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
