Induktionsgesetz, Polung der Induktionsspannung

Lilly124 · Anmeldungsdatum: 13.01.2024 Beiträge: 2

Guten Abend!

Ich habe ein paar Fragen zum Induktionsgesetz.

Angenommen eine Spule bewegt sich mit konst. Geschwindigkeit in ein Magnetfeld.
Dann wird die vom B-Feld durchsetzte Fläche beim Eintritt größer und die Induktionsspannung damit negativ.
Beim Austritt wird die durchsetzte Flächer kleiner, die Induktionsspannung damit positiv.

Warum ist es in der Aufgabe aus unserem Schülerbuch dann genau umgekehrt?

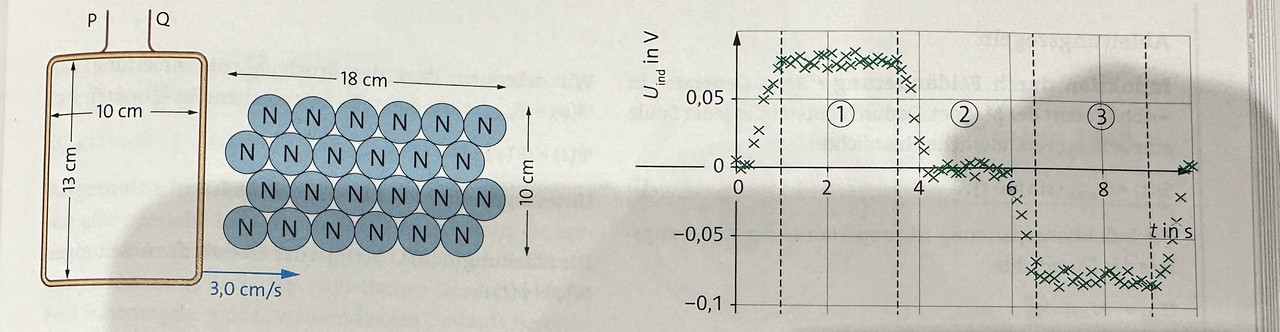

https://i.postimg.cc/GmxfPJtf/IMG-7160.jpg

(Es handelt sich um lauter kleine Magnete, N = Nordpol)

Wie Bestimme ich mit der linke-Hand-Regel die Polung zwischen den Punkten P und Q?

Das Feld zeigt aus der Ebene -> Zeigefinger
Leiterrahmen bewegt sich nach rechts -> Daumen
Mittelfinger zeigt nach oben -> Elektronen sammeln sich bei Q, also ist bei Q der Minuspol?

Genauso hier:

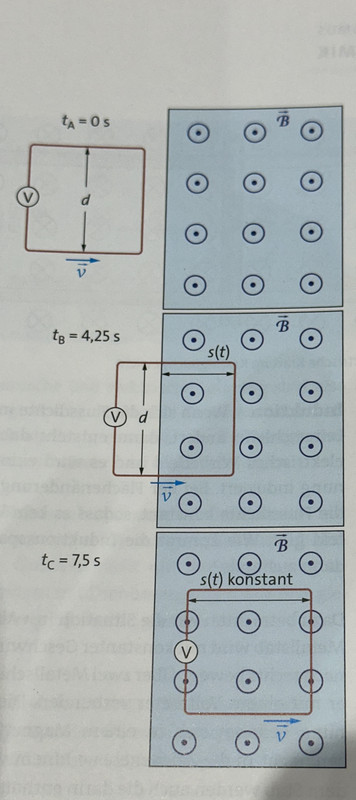

https://i.postimg.cc/76hs3FJs/IMG-7161.jpg

Laut Buch entsteht zwischen dem oberen und dem unteren Anschluss des Voltmeters im zweiten Bild eine negative Spannung. (laut linke-Hand-Regel).

Wie kommt man denn darauf? Ich weiß überhaupt nicht wie man die in diesem Fall anwendet?
Danke für die Hilfe, ich bin echt verzweifelt.

Lilly124 · Anmeldungsdatum: 13.01.2024 Beiträge: 2

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5875

Mit der rechten-Hand-Regel findet man die Stromrichtung, vgl. die Lorentzkraft auf Ladungen im Leiter

Die Elektronen bewegen sich entgegengesetzt, da ihre Ladung negativ ist. In beiden vorliegenden Fällen fliesst der Strom im Uhrzeigersinn. Im ersten Bild sammeln sich also bei Q negative Ladungen an. Das Vorzeichen der vom Messgerät angezeigten Spannung hängt natürlich davon ab, wie das Messgerät angeschlossen wird. Auf jeden Fall gilt für den Potentialunterschied

Eine zweite Möglichkeit, oder auch zur Kontrolle, ist die Überlegung über das Lenzsche Gesetz:
Wenn die Leiterschleife sich in das Magnetfeld hineinbewegt, nimmt der magnetische Fluss durch die Fläche zu (bei Orientierung der Fläche wie die Richtung des B-Felds). Aus der Lenzschen Regel folgt, dass durch den Strom in der Leiterschleife ein B-Feld induziert werden muss, dass dieser Flussänderung entgegenwirkt, also in die Zeichenebene hineinzeigt. Die rechte-Hand-Regel gibt die Richtung des Magnetfelds um einen Leiter an, und wieder findet man, dass der Strom im Uhrzeigersinn fliessen muss.
