Elektrische Quelle mit fehlenden Werten.

AceVanSpace · Anmeldungsdatum: 13.01.2015 Beiträge: 5

Hallo,

eine weiter Aufgabe, an der sich 3 TI Studenten bisher die Zähne ausgebissen haben smile

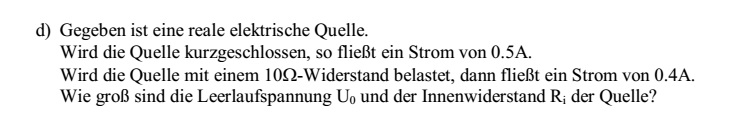

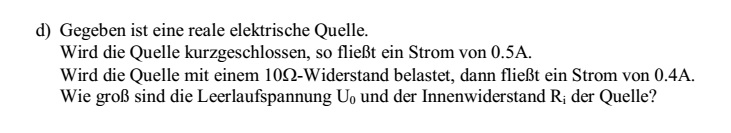

Gegeben ist die folgende Aufgabe.

Es sind der Kurzschlussstrom Ik mit 0,5A gegeben sowie der Lastwiderstand Rl mit 10 Ohm und der Strom IL mit 0,4 A.

Mein Ansatz war zbs. die Formel UL = Uges * (RL/Ri+RL)
Uges oder Ri kann man jeweils ersetzen, so das nur noch eine unbekannte größe gegeben ist.

Leider gelingt mir das Umformen nicht.

Hat jemand eine Idee, bzw ist der Ansatz überhaupt richtig?

würde mich sehr über hilfe freuen.

lg

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7258

Jetzt?

Viele Grüße
Steffen

AceVanSpace · Anmeldungsdatum: 13.01.2015 Beiträge: 5

Ich schaff es nicht nach Ri aufzulösen.....das war auch das Problem bei meine Ansatz. Bei mir endet das immer in Ri/Ri oder sowas.

Gibt es da einen Trick ?

Ich hätte so angefangen.

Ri * 0,5A = Ri*0,4A + 10Ohm*0,4A

hab schon wieder eine din A4 Seite Umgestellt.....klappt nicht.

Vielen dank für deine schnell Antwort!

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7258

Der Anfang war doch schon mal ganz gut.

AceVanSpace · Anmeldungsdatum: 13.01.2015 Beiträge: 5

...
->Ri(0,5A - 0,4A) = 4V |-(...)
->Ri = 4V/(0,5A-0,4A)

Ri= 40Ohm

Thumbs up!

Jetzt hat es klick gemacht ^^

vielen Dank für deine Hilfe![/latex]

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Hinweis: Wenn schon Kurzschlussstrom, Laststrom und Lastwiderstand gegeben sind, lässt sich der Innenwiderstand leicht per Stromteilerregel bestimmen. Mir ist bewusst, dass die Stromteilerregel (wie überhaupt alle anderen Grundgesetzmäßigkeiten, insgesamt eine Handvoll) sich bei den Studierenden nicht gerade großer Beliebtheit erfreuen, hier wäre aber eine gute und einfache Möglichkeit, das mal zu üben:

nach Ri auflösen. Leerlaufspannung dann per ohmschem Gesetz: U0=Ik*Ri.
