Spannung über Widerstand gesucht bei Strom + Spannungsquelle

Decsis · Anmeldungsdatum: 22.10.2012 Beiträge: 12

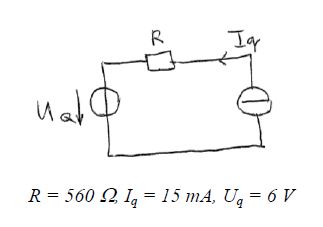

Bei der angehängten Aufgabe soll die Spannung über dem Widerstand berechnet werden.

Laut Lösung ist diese einfach

Mir will jedoch nicht einleuchten, weshalb die Spannungsquelle keinen Einfluss auf die Spannung über dem Widerstand hat. Ich meine, ohne die Stromquelle wäre die Spannung über R ja

Weshalb kann man die einfach ignorieren? Wenn mir das jemand erklären kann (bitte in etwa so, wie ihr es einem 10 Jährigen erklären würdet Augenzwinkern

), wäre ich euch sehr dankbar.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3405

Hallo,

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Bei Vorhandensein mehrerer Quellen in einem Netzzwerk wird im Allgemeinen der Überlagerunssatz angewendet. Dabei wird die Wirkung (hier die Spannung über R) von jeweils nur einer Quelle berechnet, während alle anderen durch ihren Innenwiderstand ersetzt werden. Anschließend werden die Einzelwirkungen zur Gesamtwirkung vorzeichnerichtig addiert.

Der Innenwiderstand einer idealen Spannungsquelle ist null, der einer idealen Stromquelle ist unendlich. Demzufolge ist der Strom infolge der Spannungsquelle null (unendlich hoher Widerstand) und der Strom infolge der Stromquelle natürlich gleich dem Quellenstrom. Der macht am Widerstand einen Spannungsabfall (von rechts nach links) entsprechend dem ohmschen Gesetz.

Decsis · Anmeldungsdatum: 22.10.2012 Beiträge: 12

Vielen vielen Dank Euch beiden für diese tolle Erklärungen! Das hat sehr geholfen!
