Gesamtstrom eines Stromkreises mit Kondensator

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Knorke22
Gast
Beitrag Knorke22 Verfasst am: 08. Jan 2015 01:32    Titel: Gesamtstrom eines Stromkreises mit Kondensator Antworten mit Zitat
Meine Frage:
Hey ich brauch ein wenig Hilfe für diese Aufgabe:
Die dargestellte RC- Schaltung wird an ein Netzgerät mit der Klemmenspannung
UK Uk = 10V angeschlossen.

Bestimmen Sie den Gesamtstrom i für t=100 ms nach Schließen des Stromkreises.

Gegeben sind noch jeweils 2 parallel geschaltete Widerstände R1 = 18kOhm und R2= 8,2kOhm und eine Kapazität C = 4,7mikroFarad


Meine Ideen:
ic = I*e^t/(Rges*C)
I = ic/e^(Rges*C)
Jedoch habe ich ic nicht gegeben.
Kann mir einer weiterhelfen?
Vielen Dank smile
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 08. Jan 2015 02:08    Titel: Antworten mit Zitat
Knorke22 hat Folgendes geschrieben:
Die dargestellte RC- Schaltung ...


Welche?

Du vertraust zu sehr den hellseherischen Fähigkeiten der Forenteilnehmer. Die zwei gegebenen parallelen Widerstände lassen sich ja notfalls noch vorstellen. Aber den in Reihe zu C liegenden Widerstand hellseherisch zu erkennen, fällt schon bedeutend schwerer.
Knorke22
Gast
Beitrag Knorke22 Verfasst am: 08. Jan 2015 02:52    Titel: Antworten mit Zitat
GvC hat Folgendes geschrieben:
Knorke22 hat Folgendes geschrieben:
Die dargestellte RC- Schaltung ...


Welche?

Du vertraust zu sehr den hellseherischen Fähigkeiten der Forenteilnehmer. Die zwei gegebenen parallelen Widerstände lassen sich ja notfalls noch vorstellen. Aber den in Reihe zu C liegenden Widerstand hellseherisch zu erkennen, fällt schon bedeutend schwerer.

Sorry.. ich würde ja gerne die Schaltung posten aber ich weiss nih wie das geht. Big Laugh
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 08. Jan 2015 02:55    Titel: Antworten mit Zitat
Knorke22 hat Folgendes geschrieben:
Sorry.. ich würde ja gerne die Schaltung posten aber ich weiss nih wie das geht.


Registriere Dich, dann geht's.
Knorke22222



Anmeldungsdatum: 02.12.2014
Beiträge: 49
Beitrag Knorke22222 Verfasst am: 08. Jan 2015 02:57    Titel: Schaltung Antworten mit Zitat
[img]http://www.bilder-upload.eu/show.php?file=088215-1420682263.png[/img]
Knorke22222



Anmeldungsdatum: 02.12.2014
Beiträge: 49
Beitrag Knorke22222 Verfasst am: 08. Jan 2015 02:58    Titel: Antworten mit Zitat
GvC hat Folgendes geschrieben:
Knorke22 hat Folgendes geschrieben:
Sorry.. ich würde ja gerne die Schaltung posten aber ich weiss nih wie das geht.


Registriere Dich, dann geht's.

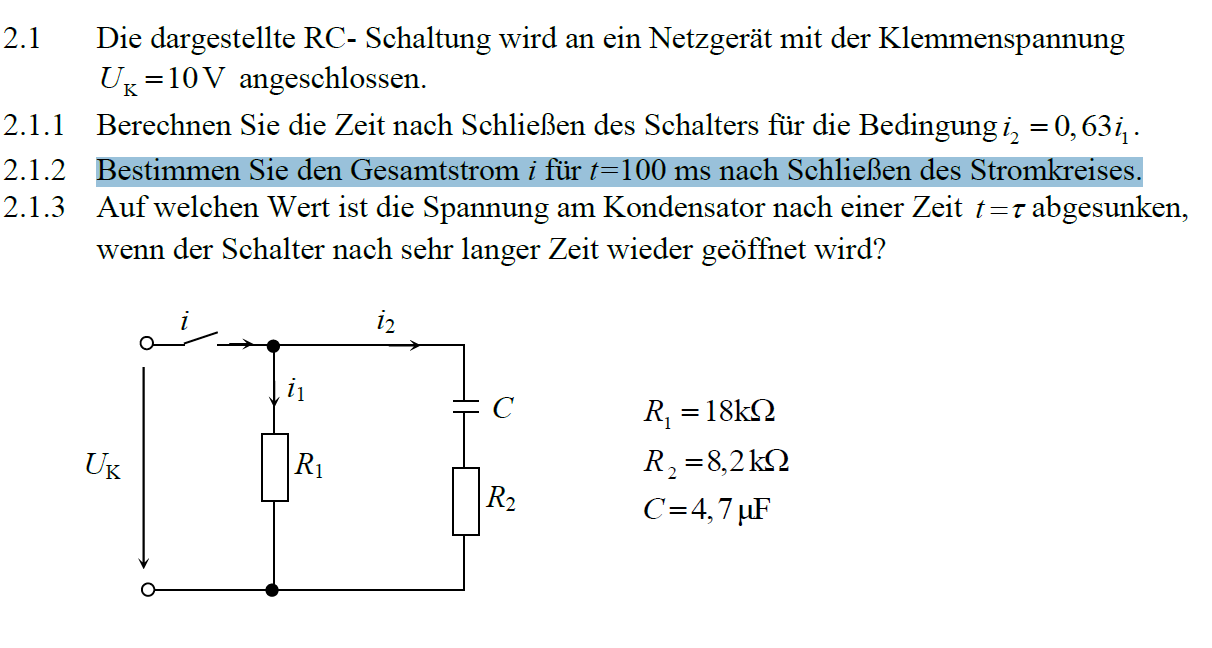

 Beschreibung:

Download
 Dateiname:  Unbenannt.png
 Dateigröße:  56.68 KB
 Heruntergeladen:  790 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 08. Jan 2015 03:07    Titel: Antworten mit Zitat
Knorke22222 hat Folgendes geschrieben:
Gegeben sind noch jeweils 2 parallel geschaltete Widerstände ...


Das hattest du geschrieben. Und nun zeigt sich, dass es nicht um zwei parallele Widerstände geht, sondern um einen in Reihe zu C und einen parallel zur R-C-Reihenschaltung. Das hätte man sogar ohne Skizze erläutern können. Na ja ...

Kennst Du den Knotenpuntsatz? Danach ist



i1 nach ohmschem Gesetz



und i2 nach der Ladefunktion des Kondensators



Es sind alle Größen gegeben. Das wird sich doch wohl ausrechnen lassen, oder?
Knorke22222



Anmeldungsdatum: 02.12.2014
Beiträge: 49
Beitrag Knorke22222 Verfasst am: 08. Jan 2015 03:18    Titel: Dankeschön Antworten mit Zitat
Jetzt hab ich's verstanden... Also brauch' ichnicht erst eine Funktion aufstellen... Vielen Dank!
