Welche Haftreibung wirkt bei Befestigung mit Schraube?

ouagadugu · Anmeldungsdatum: 31.12.2014 Beiträge: 4

Meine Frage:
Hallo,

Ich muss die Schrauben für einen Adapter auslegen. Die Schrauben werden mittels Stufenbohrungen im Adapter positioniert. IN der Grundplatte sind Gewinde vorhanden durch welche der Adapter an die Grundplatte geschraubt wird. Der Adapter wird mit einer Querkraft FQ von 20kN belastet (Die Grundplatte ist fix verankert und bewegt sich nicht). Die Schrauben sollen so dimensioniert werden, dass mittels Haftreibungskoeffizient

die Reibkraft FR grösser wird als FQ und somit ein verschieben des Adapters durch die Zugkraft der Schrauben verhindert wird.
Meine Frage dreht sich um den Reibungskoeffizienten bzw. um die Trennfugen.
Wird hier mit der Reibung unter dem Schraubenkopf und zwischen Adapter& Grundplatte gerechnet oder nur zwischen Adapter & Grundplatte?

Meine Ideen:
Gegeben:

FQ= 20kN

= 0.2
Sicherheit = 1.0

Grundsätzlich wird ja FR= FN (in diesem Fall Zugkraft in Schraube) *

FR > FQ

Daraus folgt FN=(FQ*Sicherheit) / (

* Anzahl Schrauben * Anzahl Trennfugen)

FN= 20kN * 1.0 / 0.2 * 2 * 2

Fn=25kN

Oder wird nur mit einer Trennfuge gerechnet?

FN= 20kN * 1.0 / 0.2 * 2 * 1

FN= 50kN

Was meint ihr?

jumi · Gast

Ich neine, du solltest deine Frage nicht auch noch bei der Frage von Tellie anhängen.

ouagadugu · Anmeldungsdatum: 31.12.2014 Beiträge: 4

Schon verstanden & gelöscht. ;-)

Was meinst du zu meinem Problem?

jumi · Gast

Es zählt nur die Reibkraft zwischen Adapter und Grundplatte.

Anpresskraft FN = Fs*n
wobei Fs die Kraft einer Schraube ist und n die Anzahl der Schrauben.

FQ muss dann kleiner sein als FN*μ

ouagadugu · Anmeldungsdatum: 31.12.2014 Beiträge: 4

Hallo Jumi
Danke für deine Antwort.

Aber weshalb gilt nur die Reibkraft zwischen Grundplatte und Adapter?
Zwischen Adapter und Schraube entsteht ja auch Reibung.. ist die dann so klein, dass sie vernachlässigt werden kann? grübelnd

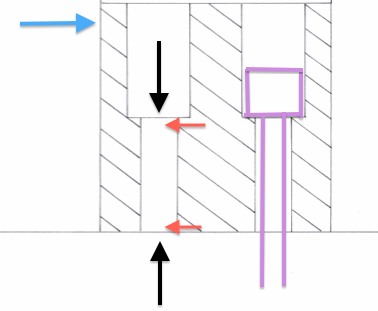

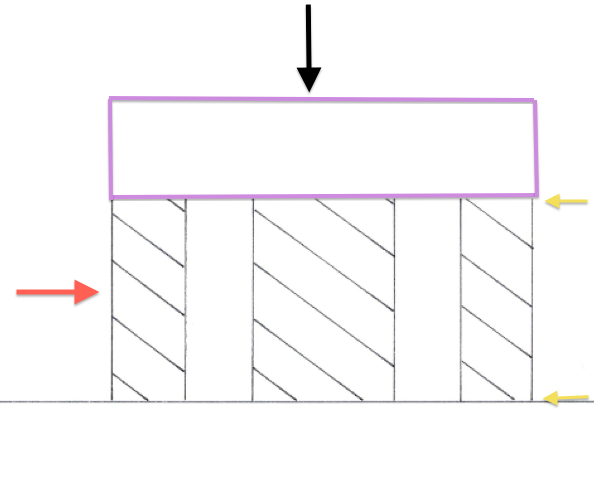

Das ganze Gebilde kann man ja auch etwas anders aufzeichnen:

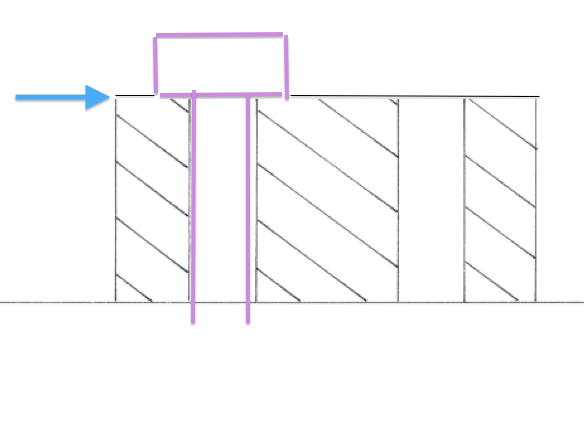

Schraubenköpfe oben und seitlich angreiffende Kraft. Dann wird ja der Adapter zwischen Schraubenkopf und Grundplatte weggeschoben. Müssen dann nicht beide Reibungskräfte zählen?

Oder vereinfacht: Eine Platte (fixiert, so dass sie nicht mit Adapter verschoben werden kann) liegt auf diesem Adapter und übt eine grosse Kraft aus. Wenn der Adapter durch FQ unter der Platte weggeschoben werden soll, müssen doch beide Reibungskräfte überwunden werden, oder?

jumi · Gast

Du hast Recht.
Ich habe mich da täuschen lassen.
Die Verbindung kann also die doppelte Kraft FQ übertragen, wie ich sie vorher gerechnet habe.
FN ≥ FQ/(2.μ)

ouagadugu · Anmeldungsdatum: 31.12.2014 Beiträge: 4

Nochmal danke für deine Antwort. Thumbs up!

Bin mir zu dem Thema einfach nicht ganz sicher und wollte noch andere Meinungen hören.. bin schon mal beruhigt, dass jemand meine Ansicht teilt.

Gibt es andere Meinungen?
