Ersatzstromquelle berechnen

ETHelp · Anmeldungsdatum: 22.12.2014 Beiträge: 1

Meine Frage:
Hallo! Trotz Weihnachtszeit hoffe ich, dass hier noch welche sind, die mir weiterhelfen können.

Mittels einer Strom-Spannungs-Kennlinie soll ich den Quellenstrom, Quellenspannung, Innenleitwerk und den Innenwiderstand berechnen.

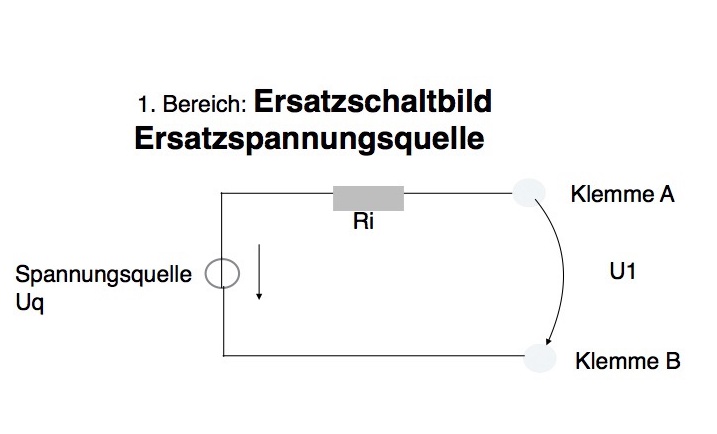

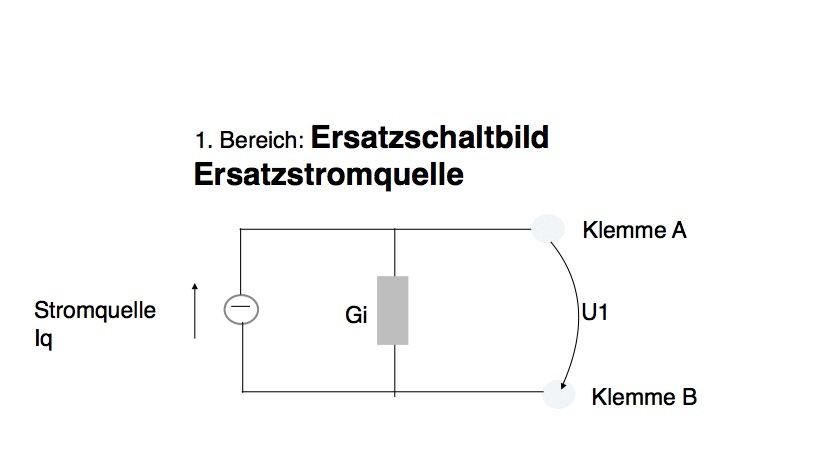

Die Strom-Spannungs-Kennlinie habe ich dabei als Foto beigefügt und auch mein Versuch der Ersatzschaltbilder.

Meine Ideen:
Als erstes habe ich den Graphen in 2 Bereiche aufgeteilt, einmal:

1. Bereich 0<U1<0,8V
2. Bereich 0,8<U2<1V

Für den ersten Bereich:
Dann habe ich ein Steigungsdreieck angelegt, mit dessen Hilfe ich den Innenleitwert berechnen konnte (Gi= 0,2A/0,8V = 0,25s) und im Zuge dessen den Innenwiederstrand (Ri= 1/0,25s= 4 ohm).

Soweit hoffentlich richtig. Jetzt jedoch habe ich Probleme beim berechnen des Quellenstroms und der Quellenspannung.

Da keine Last angeschlossen ist, kann ich davon ausgehen, dass der Quellenstrom = dem Kurzschlussstrom ist und die Quellenspannung = die Leerlaufspannung ist, oder?

Wie kann ich diese jedoch berechnen, wenn ich lediglich den Graphen und den Innenleitwert und den Innenwiderstand habe?

Ich hoffe Ihr könnt mir weiterhelfen...
