Maschenstromverfahren 4. Masche berechnen

ilä · Anmeldungsdatum: 15.12.2014 Beiträge: 3

Meine Frage:
Hallo, ich brauche eure Hilfe!
ich soll eine Maschenanalyse duchführen! 3 Maschen kann ich mir einzeichnen, könnte sie auch ausrechnen. Jedoch ist neben den 3 Maschen, nach einem Ergebnis der 4. Maschen gefragt.
ich habe 4 Stromquellen.
soweit bin ich schonmal.

Ich weiß leider nicht wie man eine Grafik einfügt. Hoffe ihr könnt euch so ein einigermaßen gutes Bild von meinem Problem machen.

Meine Ideen:
U1= R1*I1+Uq1+Uq2+R3(I1-I2)+R2*I1=0
U2= R3(I2-I1)+R4*I2+R5(I2-I3)+Uq3+Uq2=0
U3= R5(I3-I2)+Uq3+Uq4+R7*I3+R6*I3=0
U4= Wie mache ich weiter, denke ich mir eine weitere Masche dazu?

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Unten "Datei auswählen" und hochladen. Dann gucken wir uns das an ;)

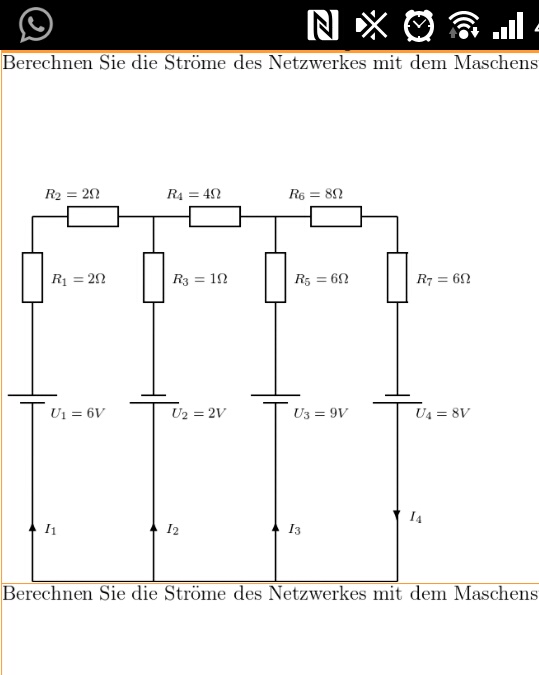

ilä · Anmeldungsdatum: 15.12.2014 Beiträge: 3

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Kannst du die Aufgabenstellung bitte im Wortlaut reinkopieren oder reinschreiben? Du brauchst hier nämlich nur 3 Maschengleichungen. Sollst du vllt zeigen, dass diese dann voneinander abhängig sind, wenn du noch eine vierte machst?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Ist Dir übrigens klar, ilä, dass die Ströme in Deinen drei Maschengleichungen andere sind als die in der Schaltskizze? Du solltest streng zwischen Maschen- und Zweigströmen unterscheiden, aber auch wissen, wie sich die Zweigströme aus den Maschenströmen berechnen lassen. Das Maschenstromverfahren scheinst Du jedenfalls noch nicht vollständig verinnerlicht zu haben.

ilä · Anmeldungsdatum: 15.12.2014 Beiträge: 3

Die Aufgabe lautet berechnen sie die Ströme des Netzwerks mit dem Maschenstromverfahren.
Da die aufgabe aus dem etrainer ist weiß ich das ich eine Lösung für I1 I2 I3 und I4 brauche.
ich bin noch neu auf dem Gebiet und versuche die Lösungswege anhand meiner Unterlagen aus den Vorlesungen an die aufgaben aunzupassen Big Laugh

so habe ich das mit dem Maschenstromverfaren verstanden.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Das ist mir klar. Deshalb mein nochmaliger Rat: Beschäftige Dich nochmal intensiv mit der Theorie des Maschenstromverfahrens. Unterscheide zwischen (fiktiven) Maschenströmen und (tatsächlichen) Zweigströmen. Die Zweigströme sind die Ströme I1 bis I4. Die Maschenströme könntest Du zur Unterscheidung mit Ia, Ib und Ic bezeichnen.

Berechne mit Hilfe der drei Maschengleichungen die Ströme Ia bis Ic und setze anschließend die Zweigströme aus den Maschenströmen zusammen.
