Potenzial berechnen

Knorke22222 · Anmeldungsdatum: 02.12.2014 Beiträge: 49

Meine Frage:
Hallo liebe Community,
könntet Ihr mir bei meiner Aufgabe helfen?

Meine Ideen:
Die Pontenziale sind in der Elektrotechnik ja mehr oder oder weniger die Spannungen. Jedoch habe ich keine Ahnung wie ich mit den gegebenen Größen die restlichen Spanunngen berechnen kann :/

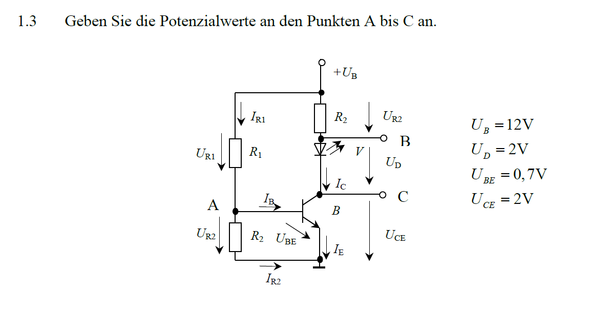

EDIT schnudl: Bild hinzugefügt.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Potenziale sind Spannungen gegen einen Bezugspunkt, der i.A. als "Masse" bezeichnet wird.

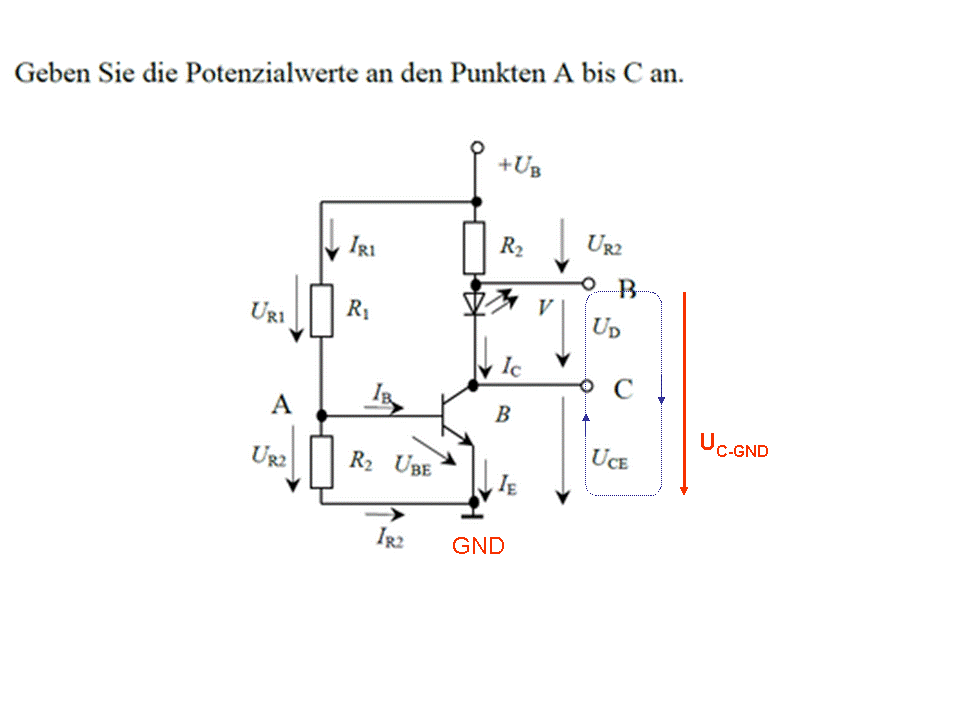

Die Spannung von C gegen Masse ist schon angegeben: Uce
Die Spannung zwischen B und C ebenfalls: Ud

Also ist die Spannung zwischen C und Masse, U(C-GND) gleich Uce+Ud

Das ergibt sich entweder intuitiv, oder, wenn man es nicht sieht, aufgrund des Maschensatzes:

also
