Wirkungsgrad und Schaltvorgang

Doctor Who · Anmeldungsdatum: 07.06.2014 Beiträge: 44

Hallo Leute,

ich habe eine kurze Verständnisfrage.

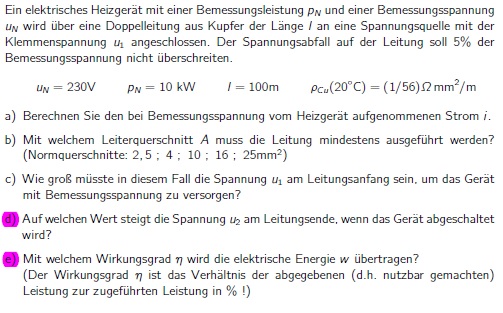

Bei angehängter Aufgabe. Frage d) e).

d) Geht davon aus das u1 = 239V ist. Wenn nun das Gerät abgeschaltet wird dann fließt ja kein Strom i mehr. Da die Leitung ja unterbrochen ist? Nun folgt laut Lösung u1 = u2. Ich verstehe zwar das die Quellspannung u1 weiterhin unter Spannung steht aber wenn kein Strom fließen kann müssten doch alle anderen Spannungen auch 0 sein? Die Frage bzgl. "Leitungsende" ist auch etwas komisch formuliert. Das wäre ja eigentl. wieder am Punkt der Quellspannung?

e) Bei der Berechnung des Wirkungsgrades. Ist die Bemessungsleistung immer gleich der abgegebenen Leistung? Weil in Wikipedia steht als Nennleistung es kann die max. abg. und max. aufg. sein. Stimmt es dass die abgegebene Leistung = der Spannung am Gerät also hier 230V * i und die aufgenommene dann immer die Quellspannung * i ist?

Vielen Dank

Doctor Who · Anmeldungsdatum: 07.06.2014 Beiträge: 44

Und hierzu direkt noch eine:

Ist die Bemessungsleistung pn als mechanische oder elektrische Leistung zu sehen? Sprich wenn ich z.B. einen Wirkungsgrad zw. pn und pel habe dann würde ich denken dass die Leistung mit der ein Gerät betrieben wird die mechanische Leistung wenn z.B. ein Gerät 100kW Bemessungswert hat?

xb · Gast

d)
Am Leitungsende (=Gerät) liegt ganze Spannung
weil dort der Widerstand jetzt unendlich ist
Kabel ist spannungsfrei
