Frage zur Scherungsgerade (Luftspaltgerade) bei mag. Kreisen

mocx · Gast

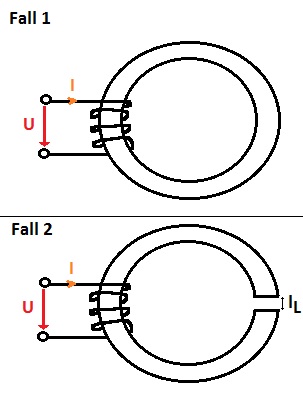

Ich möchte zwei Fälle einer Torroidspule unterscheiden einmal mit und einmal ohne Luftspalt. So wie ich das verstanden habe, ist die Scherungsgerade einfach der Arbeitspunkt mit der B(H) Kennlinie eines magnetischen Kreises.
Wenn ich nun Fall 1 habe, könnte ich doch folglich garkeine Scherungsgerade ermitteln, da ich doch (in Analogie zum Stromkreis gesehen) garkeinen Verbraucher hab, oder?

Betrachte ich nun Fall 2, dann hab ich einen "Verbraucher", also

.

Der Durchflutungssatz liefert mir:

Ist das richtig? Ich hab die Gleichung einfach durch die Feldlinienlänge im magnetischen Kreis geteilt.

Dann hab ich noch ne Frage. Was heißt es wenn man sagt, die Kurve kann mithilfe eines Luftspalts linearisiert werden? Was wird da genau linearisiert? Die Hysterese? Die Neukurve der Hysterese? Und wenn ja warum? Das versteh ich noch nicht ..

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Die Umformung ist ok.
Vielleicht hilft das für den Begriff 'Scherung' weiter:

http://www.physikerboard.de/htopic,34453,scherung.html

mocx · Gast

Vielen Dank Schnudl!
