Impedanz bestimmen

HBX8X · Anmeldungsdatum: 07.11.2013 Beiträge: 159

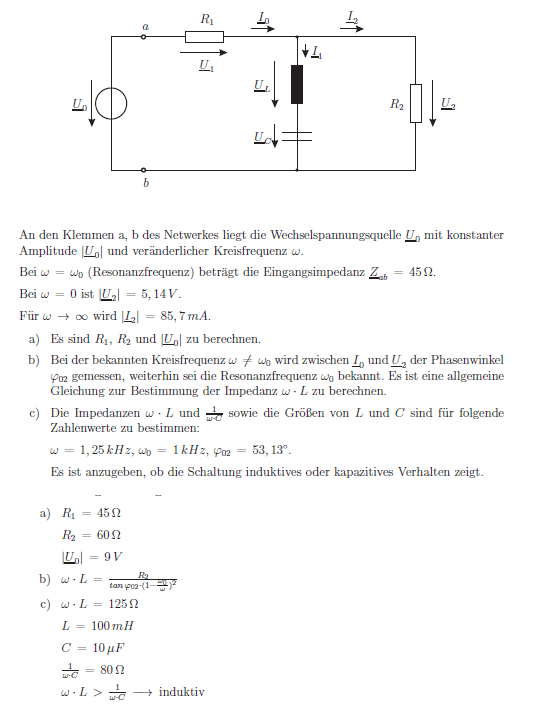

Ich hätte mal eine kurze Frage. Wie kommt man auf dieses Verhätlnis bei Aufgabe b? Ich habe absolut keine Idee. Ich habe es mit dem Ohmschen Gesetz probiert und versucht komplexe Werte an L als Winkel darzustellen. Alles falsch, deshalb muss ich einfach fragen.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Die Spannung an R2 hat dieselbe Phasenlage wie I2. Der gemessene Winkel ist also derselbe wie zwischen I0 und I2.

Zusammenhang zwischen I0 und I2 ist durch die Stromteilerregel vorgegeben.

Der Tangens des gemessenen Winkels

ist

Außerdem lässt sich die Kapazität C bei Kenntnis der Resonanzfrequenz durch die Induktivität L ausdrücken, denn

Ist die Lösung im Anhang zu Deinem Post die Musterlösung? Sie ist falsch.
