Welches Dreieck im Seileck?

Ascareth · Anmeldungsdatum: 11.11.2010 Beiträge: 203

Hallo,

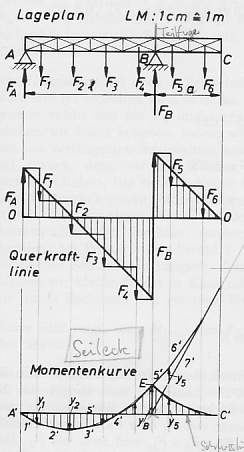

ich habe hier eine Querspannungskurve und ein Seileck, dass durch den oberen Lageplan konstruiert wurde. Es ist für mich zwar erkennbar dass im Punkt E ein maximales Moment wirkt, was ich aber nicht verstehe ist, warum das Dreieck bei F5 und F6 das absolute Moment darstellt. Warum könnte es nicht beispielsweise das "negative" Dreick bei der Kraft Fb sein, welches doch viel größer ist als das andere?

Gruß, Asca

Packo · Gast

Ascareth,
was rechnest du da mit Dreiecken?

Das Biegemoment entspricht der Fläche unter der Querschnittslinie. Diese setzt sich (in deinem Beispiel) aus Rechtecken zusammen.

Dass die Rechtecke flächengleich mit bestimmten Dreiecken sind, ist Zufall.

Ob das globale maximale Biegemoment bei Kraft F2 oder beim Auflager B auftritt, lässt sich nur numerisch entscheiden.
