Kondensator Dreieck Stern Umwandlung

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

Meine Frage:
Guten Abend zusammen smile

Ich habe eine Aufgabe, wo ich kurz was fragen muss:

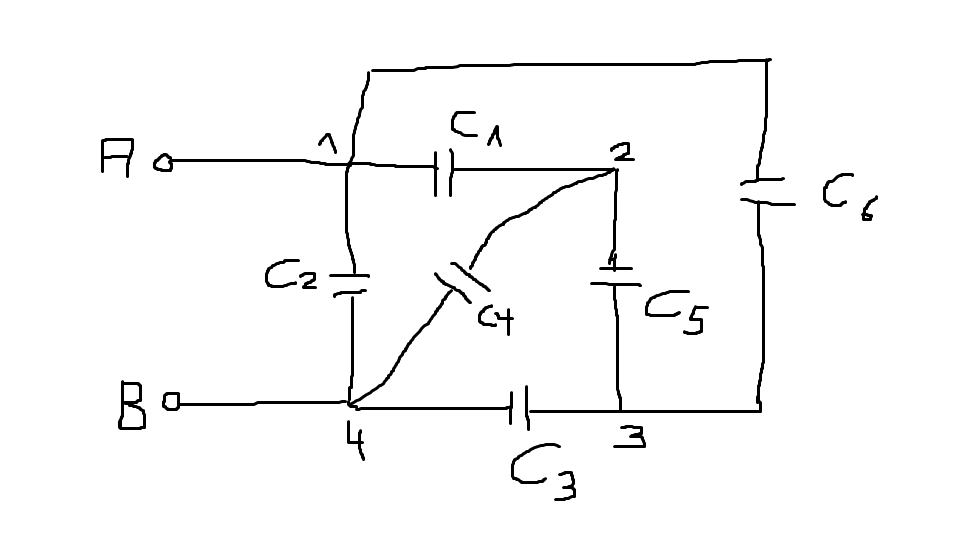

Die Schaltung aus Kondensatoren habe ich unten gemalt. Nun soll ich eine Dreieck-Stern-Umwandlung durchführen.

Meine Ideen:

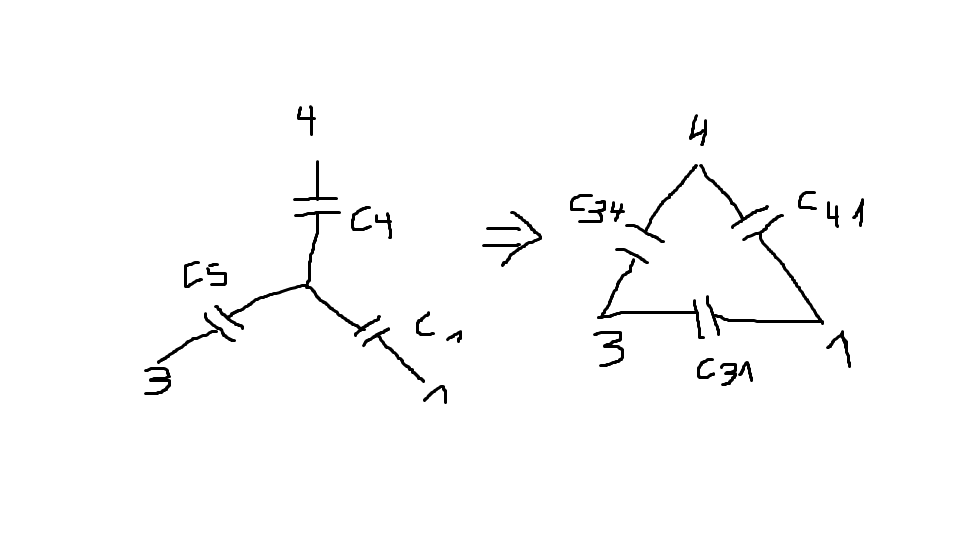

Mh, also mit Widerständen/Spulen sind mir die Umwandlungen bekannt. Leider weiß ich nicht, ob ich das mit Kondensatoren genauso machen darf:

Ist das so falsch? ... Danke

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Hey,
Wiki hilft:
http://upload.wikimedia.org/math/f/b/1/fb11d920eca38de95d7cc153d2f89eb0.png

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

sry, da kann ich leider nichts mit anfangen

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

D3 · Gast

Aber du darfs so mit Kehrwerten von C rechnen

C34 =C4*C5/(C1+C4+C5)
C41 =C1*C4/(C1+C4+C5)
C31 =C1*C5/(C1+C4+C5)

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

dann könnte ich auch ganz simpel für jedes Cn ein

schreiben und am Ende meiner Rechnung wieder den Kehrwert bilden, um schließlich Cges zu erhalten ?!

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

kann mir einer sagen, ob das stimmt? :9

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Warum überprüfst du nicht ob das stimmt, was dir

erkü in seinem Link mitgeteilt hat
http://upload.wikimedia.org/math/f/b/1/fb11d920eca38de95d7cc153d2f89eb0.png

und was ich dir (unter D2) geschrieben habe?
Da stehen schon die Antworten, was willst du mehr?
xc = 1/(2*Pi*f*C)
für xc darf man die Widerstandsumwandlung für Dreieck-Stern-Umwandlung
anwenden.
