Könnte mir bitte jemand diese Grafik zum Thema Schwingkreis

Johanna12323423423234 · Gast

Meine Frage:
Hallo lieber Physiker,
ich habe soweit die Thematik des Schwingkreises etwas verstanden, aber die Grafik sagt mir jetzt nichts.

Könntet ihr mir bitte erklären, warum die beiden Graphen genau so verlaufen?

Das ganze bitte so einfach wie möglich, da ich nicht gerade der beste in Physik bin, aber lernbereit sonst wäre ich jetzt ja nicht hier bei euch gelandet ;)

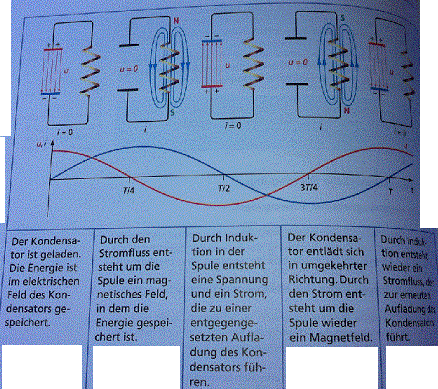

Hier die Grafik:
http://img5.fotos-hochladen.net/uploads/img3582ckpe7lw0qr.jpg

Vielen vielen Dank,
Johanna

Meine Ideen:
Den Schwingkreis im Allgemeinen habe ich bereits etwas verstanden.

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Die rote Linie zeigt die Spannung u am Kondensator C, zum Zeitpunkt 0 ist diese Spannung maximal, die ganze zur Verfügung stehende Energie W ist in el. Form im Kondensator C gespeichert(W el = C*U²/2), die Spule L ist ohne Strom, die Spannung auf der Spule ist Null. Der Kondensator beginnt sich zu entladen, seine Spannung sinkt, dafür logischerweise steigt der Strom i (blaue Linie) der durch die Spule fließt (dort wo blau und rote Linie sich kreuzen T/8 oder bei 45° herrscht die Energiegleichheit zwischen beiden reaktiven Verbraucher). Der Kondensator ist nach Periode T/4 oder 90° vollständig entladen, durch die Spule fließt Maximalstrom I , ganze Energie ist in der Spule in magnetischer Form gespeichert W magn = L*I²/2.

Denk dabei an eine Schaukel, wenn die Schaukel oben ist, dann ist ihre ganze Energie in potenzieller Form gespeichert(wie el. Energie eines Kondensators),
beginnt die Schaukel zu fallen, verliert diese zwar an potenzieller Energie, ihre kinetische Energie nimmt zu, das Gleiche mach die Spule auch, und wenn die Schaukel fast den Boden berührt und unten ist, ist ihre potenzielle Energie minimal, dafür die kinetische Energie maximal. Die Schaukel ist aber träge(Induktivität der Spule ist ihre Trägheit), also setzt diese ihre Bewegung fort , wird langsamer und beginnt wieder an potenzieller Energie zu gewinnen, so wie die Spule zw. T/4 und T/2 an ihrer Stromstärke einbüßt, dafür aber der Kondensator aufgeladen wird, nur mit umgekehrten ! Vorzeichen, so wie die Schaukel jetzt auf der anderen Seite des tiefsten Punktes aufsteigt und irgendwann im höchsten Punkt unweigerlich zum Stehen kommt was bei der Spule die Stromstärke Null bedeutet(T/2 oder 180°).
Jetzt kann die Schaukel nur rückwärts fallen, was umgekehrte! Stromrichtung in der Spule bedeutet. Zw. T/2 und 3T/4 potenzielle Energie sinkt, die kinetische nimmt zu, also der Kondensator entlade sich vollständig wieder auf die Spule.
Den Rest kannst du dir denken, wenn nicht die Wärmeverluste, wird dieses Umpumpen zw. zwei Arten der Energie ewig dauern.
Ich hoffe ich habe deine Frage richtig verstanden und konnte dir helfen.

1PiPaPo1 · Anmeldungsdatum: 27.05.2012 Beiträge: 9

Hallo,
vielen Dank für die ausführliche Beantwortung meiner Frage.
Hat mir echt super weitergeholfen!

Nochmal zum allgemeinen Verständnis des Schwingkreises. Ich habe jetzt das Verfahren (ohne Berücksichtigung des Graphen) mal zusammengefasst.

Kann einer von euch mal kurz drüberlesen und mir sagen ob das alles so stimmt oder ob ich noch etwas vergessen habe smile

?
Gehört dort nicht noch irgendwo die Lenzsche Regel rein smile

?

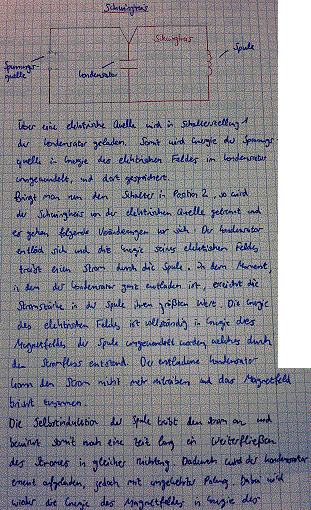

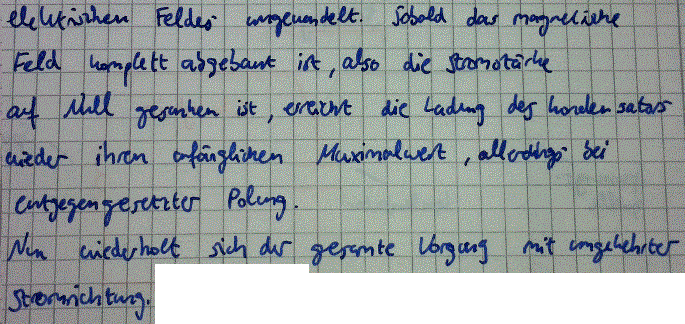

Hier der Text in Bildform Augenzwinkern

http://img5.fotos-hochladen.net/uploads/img3586kvr87qouhd.jpg
http://img5.fotos-hochladen.net/uploads/img3587gvsdrn48jk.jpg

Vielen Dank & mfG
Johanna

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Die Spule un der Kondensator sind ideal zu betrachten. Besser ist wenn die Zwischenschritte mit der zeitlichen Eingabe versehen sind.

1PiPaPo1 · Anmeldungsdatum: 27.05.2012 Beiträge: 9

Danke D2

Gut dann änder ich das noch ab smile

Vielen Dank!
