Lautstärke eies Lautsprecher bei parallel geschalteten Schwi

Malak · Gast

Meine Frage:
Es geht in der Aufgabe darum, dass die Frequenz einer Wechselstromschaltung langsam hochgeschaltet wird und die Lautstärke des Lautsprechers dadurch verändert. Die hängt offenbar nur von der Stromstärke ab, haben wir so vorher gelernt. Es geht also indirekt um den Stromstärkeverlauf. Hier mal der Schaltplan (gewissermaßen etwas schlecht):
http://www.bilder-space.de/bilder/2964be-1300469714.jpg

Die linke Spule hat einen Eisenkern mit Permaebilität 600, das soll der Strich daneben sein.

Es geht nun darum, was wohl der Lautstärkeverlauf (Stromstärkeverlauf im Lautsprecher) beim langsamen Hochfahren der Frequenz ist.
Nun, ich habe da natürlich auch meine Lösung...allerdings will ich die aus einem einfach Grund noch nicht posten: Es geht um eine Aufgabe aus der Klausur heute. Da war im Text bereits gegeben, was mit der Lautstärke und somit Stromstärke beim Hochfahren passieren wird. Allerdings zweifle ich daran eben...und da dazu ohnehin eine Auswertung kommen wird, mich das aber einfach jetzt schon enorm nachdenklich macht, brauche ich eben unbedingt jetzt eine Einschätzung^^
Es ist auch keine rechnerische Herleitung oder sowas erforderlich. Einfach gut mal schreiben, was eurer Ansicht nach passiert, das wäre nett. Falls sich das mit meiner Vermutung denkt, dann reicht mir dass erstmal quasi als "Bestätigung" und der Rest dann eh zur Auswertung in der Schule. Wenn es sich nicht deckt, kommen eben weitere Nachfragen meinerseits mit meinen eigenen Ideen. Ich hoffe, dass man hier damit einverstanden ist und ich bedanke ich mich schonmal im voraus für jede Hilfe.

Meine Ideen:
Siehe oben...falls trotz meiner Erklärung oben, wieso ich die erstmal nicht posten will, sie doch erst unbedingt vorher notwendig sind, dann werde ich sie dann noch nachtragen.

brennstab · Gast

huh, warum soll Lautstärke von Frequenz abhängen?

Malak · Gast

Der Kapazitive und induktive Widerstand ist frequenzabhängig. XL = 2pi*f*L, XC = 1//2pi*f*C)
Folglich wird sich die Stromstärke mit der Frequenz ändern, weil sich der Blindwiderstand ändert...

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Hi,

deine Schaltung scheint eine Frequenzweiche fuer Mitteltoener zu sein. Aber drei Serienschwingkreise paralell zu schalten machen nicht wirklich Sinn. Die Lautstaerke faellt sowohl bei tiefen als auch bei hohen Frequenyen ab.

Gruesse Leo

Malak · Gast

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Hi,

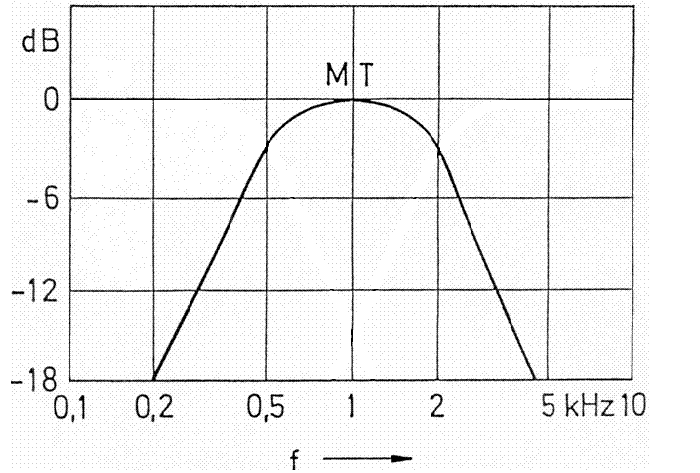

sorry wollte nicht verwirren, die Grafik zeigt den Frequenzgang einer Frequenzweiche mit einem Schwingkreis für Mittelton-Lautsprecher.

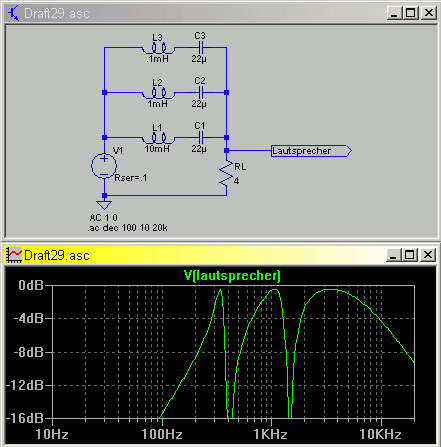

Wenn wirklich drei Schwingkreise mit unterschiedlicher Resonanzfrequenz verschaltet werden, erhält man drei Lautstärkemaxima. Die Frequenzen errechnen sich

.

Grüße Leo

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wenn Du drei Reihenschwingkreise mit unterschiedlicher Resonanzfrequenz parallel geschaltet hast, wird es in Abhängigkeit von der Frequenz drei Maxima geben: Bei jedem ist die Gesamtimpedanz jeweils Null, zwischen den Maxima jeweils ungleich Null.

EDIT: Da war ich wohl wieder mal etwas zu langsam.
