Aufgabe b - Welcher Winkel ist gemeint?

Neue Frage »
Antworten »
    Foren-Übersicht -> Optik
Autor Nachricht
Leonardo



Anmeldungsdatum: 18.01.2010
Beiträge: 12

Beitrag Leonardo Verfasst am: 24. Jan 2010 16:17    Titel: Aufgabe b - Welcher Winkel ist gemeint? Antworten mit Zitat

Hallo! Kann mir jemand sagen, welcher winkel bei Aufgabe b gemeint ist? Was soll das "im Bezug zur Oberfläche"? grübelnd


http://img716.imageshack.us/img716/3905/clipboard03b.jpg
dachdecker2
Administrator


Anmeldungsdatum: 15.06.2004
Beiträge: 1174
Wohnort: Zeppelinheim / Hessen

Beitrag dachdecker2 Verfasst am: 26. Jan 2010 02:10    Titel: Antworten mit Zitat

Die optische Achse verläuft längs durch das Abbildungssystem - also durch die Mittelpunkte aller Linsen, des Filmes und (wenn senkrecht nach unten fotographiert wird) des abgebldeten Geländeausschnittes.

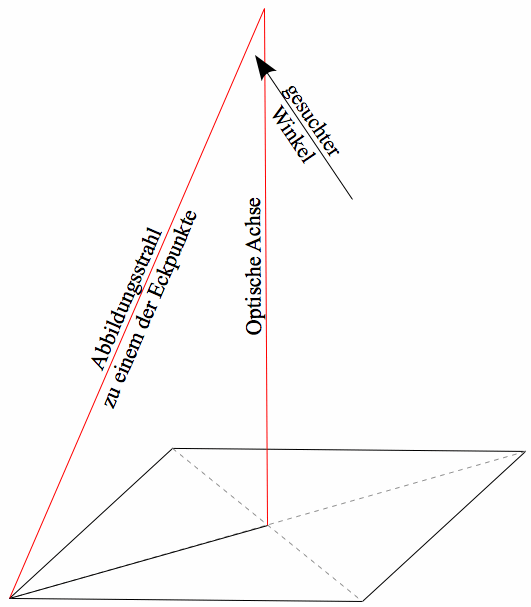

Der gemeinte Winkel ist die hälfte des Winkels, der vom Flugzeug aus zwischen den einander gegenüberliegenden Ecken des abgebildeten Geländeausschnittes liegt. (siehe Bildanheng)



gesuchter Winkel.gif
 Beschreibung:
 Dateigröße:  18.74 KB
 Angeschaut:  880 mal

gesuchter Winkel.gif



_________________
Gruß, dachdecker2

http://rettedeinefreiheit.de
