Berechnung der Seilkraft (Kräftezerlegung)

Ekke · Anmeldungsdatum: 23.07.2004 Beiträge: 16

Hallo,

ich bin mal wieder total am verzweifeln und vielleicht kann mir mal zu dieser Aufgabe jemand den kompletten rechnerischen Lösungsweg aufzeigen.

A: Die Gewichtskraft FG einschließlich Ladung beträgt 40 kN. Das Seil hängt in der Mitte 10m durch. Wie groß ist die Seilkraft Fs?

Vielen Dank im voraus

Ekke.

hummma · Anmeldungsdatum: 06.07.2004 Beiträge: 205

Mim Kraefteparallelogramm kannst des loesen. Aus den beiden Seilkraeften muss eine Kraft resultiern die den gleichen Betrag wie G hat aber entgegengesetzt wirkt. Die kannst dir ja mal einzeichnen und daraus dann ein Kraefteparallelogramm bauen.

Ekke · Anmeldungsdatum: 23.07.2004 Beiträge: 16

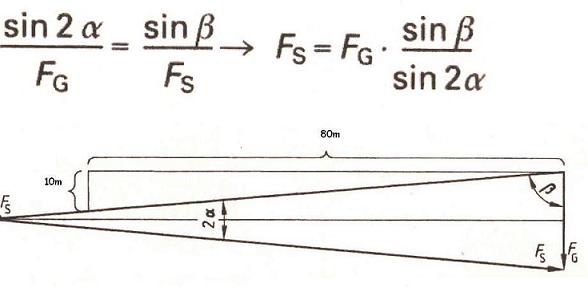

Ich habe es mit diesem Ansatz versucht da bekomme ich für FS=161,24 kN raus, laut Lösung vom Leher soll aber für FS=82,5 kN die Lösung sein.

grübelnd

mmmm

Masterchriss · Anmeldungsdatum: 27.12.2004 Beiträge: 95 Wohnort: Köln

Ist richtig wie du gerechnet hast. du mußt die last jetzt halt nur noch auf die 2 lager verteilen...

Gruß Chriss

Ekke · Anmeldungsdatum: 23.07.2004 Beiträge: 16

Danke!!!
