Leistung , Spannung und Wirkungsgrad an einem Verbraucher

der-pilz · Anmeldungsdatum: 25.09.2006 Beiträge: 42

Moin Moin

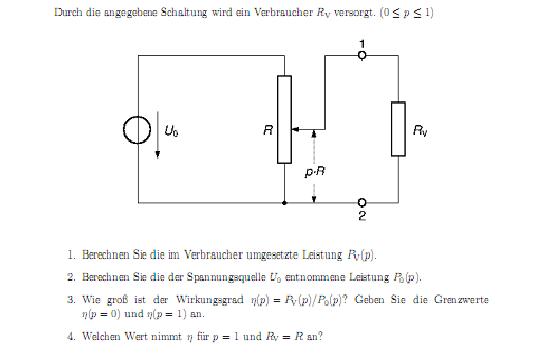

Ich komme bei der unten anghängten Aufgabe nicht weiter.
Bisher habe ich mir nur überlegt, dass man den Widerstand R in zwei Widerstände aufteilen kann. Zum einen in einen zu

parallel geschalteten Widerstand der sich aus

errechnet
und einen mit

in Reihe geschalteten, der sich mit

errechnet.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Stimmt. Wie gross ist daher die Spannung am Verbraucher?
Und wie gross die Leistung?

der-pilz · Anmeldungsdatum: 25.09.2006 Beiträge: 42

Spannung am Verbraucher

ist dabei der Strom der über

und

Die Leistung würde dann dem Produkt aus

und

sein.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

I2 ist der Strom durch den Verbraucher?

Wenn Rv sehr gross wird, dann wäre I2=0 und Uv = U0.

Kann das denn stimmen?

der-pilz · Anmeldungsdatum: 25.09.2006 Beiträge: 42

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Dein Denkfehler ist, dass du einerseits I2 durch Rv fliessen lässt, und gleichzeitig behauptest, es fliesst auch durch (1-p)R. Da gibt es aber noch den Widerstand pR, welcher zu Rv parallel liegt, und über den ein Teil des Stroms über (1-p)R abfliesst !!!

der-pilz · Anmeldungsdatum: 25.09.2006 Beiträge: 42

ok verstanden
Nur wie komme ich jetzt weiter?
Spannungsteilerregel kann ich nicht anwenden weil ich dort eine parallelschaltung habe

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

wieso nicht? nur weil du es nicht gleich im Kopf hinschreiben kannst sondern ein wenig rechnen musst?

Falls du es elegant machen möchtest:

Du kannst aber auch das Ersatzschaltbild für den Schaltungsteil bis zu den Verbraucherklemmen aufstellen.

Wie gross sind die Ersatzspannungquelle und der Ersatz-Innenwiderstand aus der Sicht des Verbrauchers Rv?
