| Autor |
Nachricht |
golbi
Anmeldungsdatum: 03.11.2007
Beiträge: 77
|
 golbi Verfasst am: 19. Jul 2008 14:06 Titel: Kondensator mit Dielektikum |
 |
|
hi, hab nen problem bei folgender Aufgane:
Ich hab ein Plattenkondensator, der an eine konstante Spannung angeschlossen ist. Er ist zur Hälfte mit einem Dielektiruk mit gegebener Dielektrizitätszahl gefällt.
Ich soll nun das Verhältnis der Feldstärken im Vakuum und im Dielektrikum ermitteln.
Folgendes hab ich mir überlegt:
Die beiden Feldstärken sind gleich gross. Würde ich das Dielektrikum entfernen hätte ich immernoch die selbe Spannung anliegen. und wegen der Formel U=E*d muss die Feldstärke in beiden Bereichen gleich sein.
|
|
 |
erkü
Anmeldungsdatum: 23.03.2008
Beiträge: 1414
|
| erkü Verfasst am: 19. Jul 2008 19:41 Titel: Re: Kondensator mit Dielektikum |
|
|
| golbi hat Folgendes geschrieben: | ...
Die beiden Feldstärken sind gleich gross. |
Hi,
und welche Überlegungen führen Dich zu der Annahme, daß die E-Felder in den verschiedenen Materialien gleich groß sind?
Servus erkü
_________________
Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk: |
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 20. Jul 2008 12:04 Titel: Re: Kondensator mit Dielektikum |
|
|
| golbi hat Folgendes geschrieben: | Ich hab ein Plattenkondensator, der an eine konstante Spannung angeschlossen ist. Er ist zur Hälfte mit einem Dielektiruk mit gegebener Dielektrizitätszahl gefällt.
Ich soll nun das Verhältnis der Feldstärken im Vakuum und im Dielektrikum ermitteln. |
Ein Tipp, globi,
rechne einfach mit 2 in Serie geschalteten Kondensatoren.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
Gargy
Anmeldungsdatum: 24.11.2006
Beiträge: 1046
|
| Gargy Verfasst am: 20. Jul 2008 13:20 Titel: Re: Kondensator mit Dielektikum |
|
|
| isi1 hat Folgendes geschrieben: | | rechne einfach mit 2 in Serie geschalteten Kondensatoren. |
Nicht eher parallel?
_________________
Ich habe ins Blaue geschossen und ins Schwarze getroffen - Friedrich Dürrenmatt |
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 20. Jul 2008 13:23 Titel: Re: Kondensator mit Dielektikum |
|
|
| Gargy hat Folgendes geschrieben: | | isi1 hat Folgendes geschrieben: | | rechne einfach mit 2 in Serie geschalteten Kondensatoren. |
Nicht eher parallel? ?( |
Ja, kann auch sein, wenn die Dielektrika nebeneinander angeordnet sind. In Serie, wenn sie übereinander sind.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
Gargy
Anmeldungsdatum: 24.11.2006
Beiträge: 1046
|
| Gargy Verfasst am: 20. Jul 2008 15:37 Titel: |
|
|
Na parallel gerade wenn das Dielektrikum nur zur Hälfte drin ist. Der eine ohne (quasi oben) und der andere mit Dielektrikum (quasi unten).
_________________
Ich habe ins Blaue geschossen und ins Schwarze getroffen - Friedrich Dürrenmatt |
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 20. Jul 2008 16:07 Titel: |
|
|
| Gargy hat Folgendes geschrieben: | | Na parallel gerade wenn das Dielektrikum nur zur Hälfte drin ist. Der eine ohne (quasi oben) und der andere mit Dielektrikum (quasi unten). |

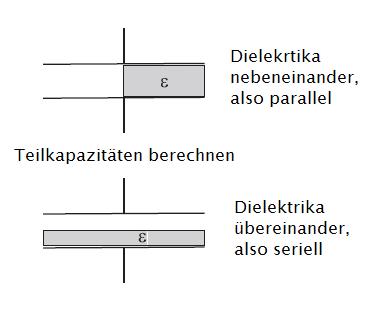

Also, zur Klarheit, Gargy,
| Beschreibung: |
|
| Dateigröße: |
13.5 KB |
| Angeschaut: |
5504 mal |
|
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
Gargy
Anmeldungsdatum: 24.11.2006
Beiträge: 1046
|
| Gargy Verfasst am: 20. Jul 2008 16:48 Titel: |
|
|
Also, irgendwie hat das ja nix direkt mit der Frage zu tun, aber nebeneinander ist für mich in Reihe und übereinander parallel.
Es kommt darauf an, wie du die Platten stellst, aber wenn wir in der Schule oder sonstwo einen Plattenkondensator aufgebaut haben (so richtig mit 2 Platten), standen beide Platten senkrecht zum Boden.
Mir fällt auch kein Beispiel ein, in dem es je anders gewesen wäre. Aber zugegebenermaßen macht die Aufgabenstellung dazu keine Angaben.
Ich stelle mir das eher vor, wie dem angehängten Bild. Das entspricht also deinem ersten Bild um 90° gedreht.
| Beschreibung: |
|
| Dateigröße: |
2.97 KB |
| Angeschaut: |
5499 mal |
|
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 20. Jul 2008 17:09 Titel: |
|
|
Dann sind wir uns ja einig, Gargy.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
Gargy
Anmeldungsdatum: 24.11.2006
Beiträge: 1046
|
| Gargy Verfasst am: 20. Jul 2008 17:27 Titel: |
|
|
Sind wir?
_________________
Ich habe ins Blaue geschossen und ins Schwarze getroffen - Friedrich Dürrenmatt |
|
|
golbi
Anmeldungsdatum: 03.11.2007
Beiträge: 77
|
| golbi Verfasst am: 20. Jul 2008 19:06 Titel: |
|
|
also die sache hat sich schon das zweite bild von isl1 gemeint. war vll nen bisschen blöd formuliert.
hab die aufgabe aber mittlerweile schon geloöst trotzdem danke.
|
|
|
Gargy
Anmeldungsdatum: 24.11.2006
Beiträge: 1046
|
| Gargy Verfasst am: 21. Jul 2008 11:42 Titel: |
|
|
Ok, aber ich habe wirklich noch nie eine Aufageb gehabt, bei der der Kondensator so rum stand. Ist ja wurscht.
