Problem bei einer Transistor-Aufgabe!

Supermoep · Anmeldungsdatum: 16.12.2007 Beiträge: 10

Hallo,

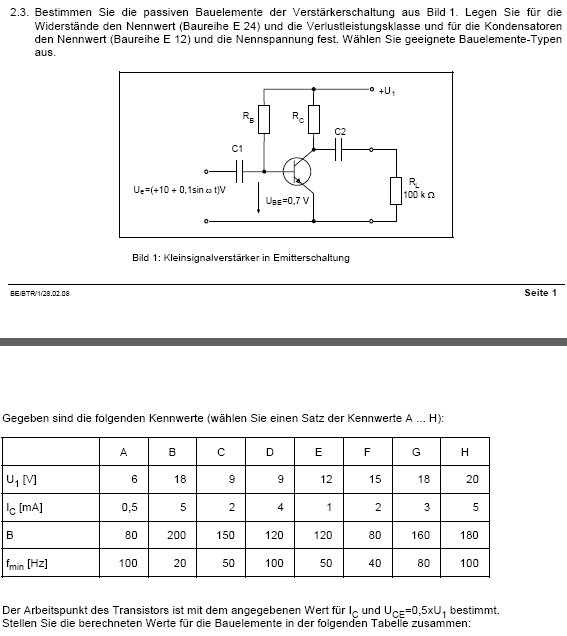

ich habe irgendwie ein Problem an diese Aufgabe heran zu gehen. Würde mich über Tipps freuen! Sehe gerade echt nicht durch.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

1)

Fang mal an mit der Berechnung von Rc !

Du hast U1 gegeben (zB. 18V). Weiters ist der Kollektorstrom und die Spannung Uce gegeben. Was folgt daraus für Rc ?

2)
Wenn du Ic weisst, wie gross ist dann IB ? Und wie gross muss daher RB sein ?

Supermoep · Anmeldungsdatum: 16.12.2007 Beiträge: 10

Danke für die Hinweise. Hab jetzt für RB= 692K, für RC= 3.6K und für Ic= 0.025 mA errechnet. Denke das müsste richtig sein.

Meine Formeln die ich verwendet habe:

Nur bei den Kondensatoren sehe ich einfach nicht durch. Könnte mir das einer Beschreiben was da vorgeht und wie ich dieses errechne.

Danke
