Kondensator Schaltung

quizzmaster · Anmeldungsdatum: 16.12.2004 Beiträge: 22 Wohnort: Ffm

Hi,

hat einer von euch Crocodile Clips?

wenn ja schaut euch doch mal den Anhang an, ich kokmm da nicht weiter.

Ich will das ganze mit nur einem Netzgerät betreiben und ich habs nur mit zweien hinbekommen. traurig

So läufts zwar super, nur dürfen die beiden Netzgeräte nicht irgendwie parallel geschaltet sein.

Enthalpus-Laplacus · Anmeldungsdatum: 02.12.2004 Beiträge: 271 Wohnort: Bavaria

Ich nehme an das Crocodile Clips ein Programm zum Entwerfen und Simulieren von Elektronischen Schaltungen ist.
Ich nehme auch desweiteren an, das kaum jemand in diesem Forum es kennt geschweige denn es besitzt.

Deshalb mein Rat:
Schick uns die Schaltung als Bild-Anhang

MfG

Enthalpus

Gast

Hab mir die Demo runtergeladen.
Wenn ich Deine Datei öffne kommt ein leeres nichts bei raus.
Geht scheinbar net mit der Demoversion!!!

Tip:

1. Öffne die Datei. mach mit der Taste: Druck/S-Abf (neben den F-Tasten) ein "Foto" deines Bildschirms.
2. Füge das in ein Bildbearbeitungsprogramm.
3. Bearbeite das Bild.
4. Schick das Bild hierher.

Gruß

Gast

lad dir b2sice runter ist cooler

quizzmaster · Anmeldungsdatum: 16.12.2004 Beiträge: 22 Wohnort: Ffm

jo, das ist ein prog zum simulieren von elektrischen schaltungen.

Ich hab das von meiner Schule.

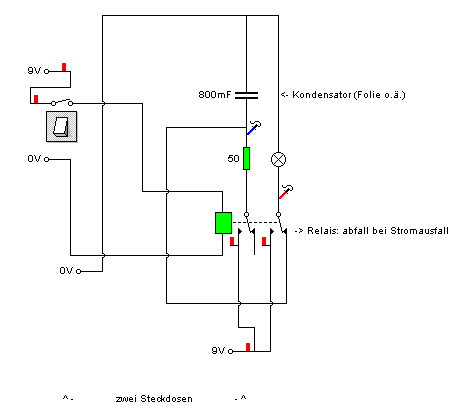

Bild ist im Anhang.

greetz
quizzmaster

P.S.: Hab grade meine, vom Conrad gekaufte, Mini-Alarmzentrale gelötet und die geht net traurig

Enthalpus-Laplacus · Anmeldungsdatum: 02.12.2004 Beiträge: 271 Wohnort: Bavaria

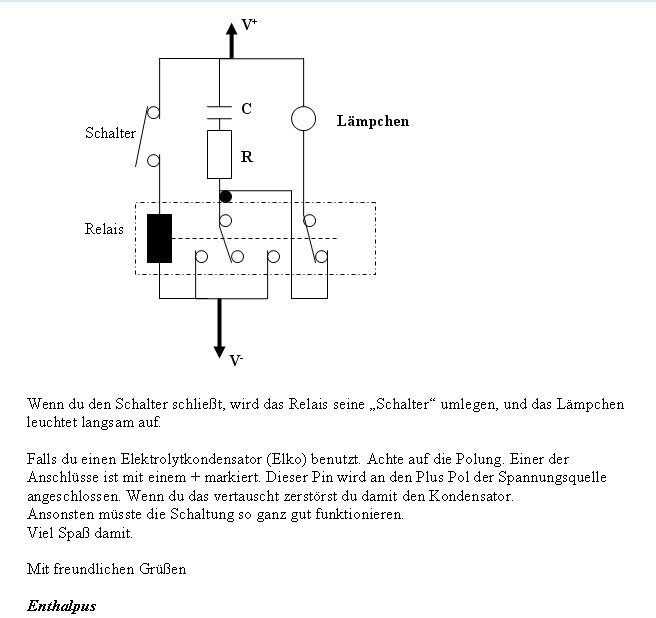

So müsste es Funtionieren.

Wenn es Probleme damti geben sollte, dann melde dich wieder.

quizzmaster · Anmeldungsdatum: 16.12.2004 Beiträge: 22 Wohnort: Ffm

Wunderbar Danke Big Laugh

Das läuft super.

jetzt muss ich nur noch die entsprechende Kapazität vom Elko herausfinden, was aber nicht allzu schwer sein dürfte.

Allerdings braucht der Elko auch seine Zeit bis er aufgeladen ist.
Naja, dagegen kann man halt nix machen und so häufig wirds wohl auch keinen Stromausfall geben.

Gast

Dieter5858 · Moderator Anmeldungsdatum: 02.08.2004 Beiträge: 696 Wohnort: Hamburg

Hiho Leute
Bei der Schaltung von Enthalpus-Laplacus gibt nur ein kleines Problem.
Man muss aufpassen das man dabei kein Schwinkreis herstellt, da im inneren des Relais eine Spule sitzt und diese parallel zum Kondensator sitzt.
Aber ich glaub das währe schon ein dummer zufall wenn das passiert. sonst ist das glaub ich alles richtig,wenn ich das mal bewerten darf:-).

Enthalpus-Laplacus · Anmeldungsdatum: 02.12.2004 Beiträge: 271 Wohnort: Bavaria

@Dieter5858:

Einen Parallelschwingkreis kann man nur mit Wechselstrom herstellen.
Hier wird aber eine Gleichstrom benutzt.
LOL Hammer

MfG

Enthalpus

Gast

quizzmaster · Anmeldungsdatum: 16.12.2004 Beiträge: 22 Wohnort: Ffm

bingo, dass was er meinte ist genau das, was mir vorher passiert ist.

Das Relais blieb angezogen, weil sich der Kondensator zu dessen gunsten entladen hat und die Lampe nur so vor sich rumgefunzelt hat.

So funktionierts jetzt.
