Kondensator im Kollektorzweig

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

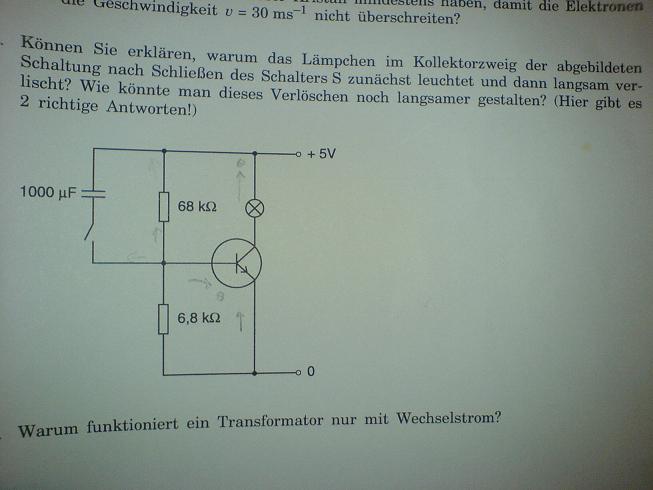

hallo, ich weiss irgendwie nicht so recht was da so vorsich geht.
also bei geöffneten schalter, wird die basis über den spannungsteiler versorgt.
schliesse ich jetzt den schalter, so müsste ja der gesamte strom vom kondensator aufgenommen werden. ????? hm..so recht verstehe ich das nicht.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Zunächst ist bei geöffnetem Kondensator die Spannung U(BE) sicher kleiner als 0.45V - T sperrt daher.

Schaltet man C nun zu, so ist dieser im ersten Moment ein Kurzschluss - die Basis ist daher im ersten Moment mit 5V verbunden und bekommt einen hohen Strom, der zum Durchschalten ausreicht.

Irgendwann ist C aber aufgeladen und es fliesst kein Strom mehr. Dann erlischt die Lampe wieder, da man den gleichen Zustand wie den Ausgangszustand hat - nur eben mit aufgeladenem C.

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

aha und die beiden möglichen antworten die das verlöschen langsamer machen wären dann, ein kondensator mit grösserer kapazität, oder einen grösseren wiederstand, oder beides.

??

grübelnd

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ja

* C grösser
* U grösser
* Transistor mit höherem B
* R grösser

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

danke!!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Widerstand schreibt man übrigens nicht so: Wiederstand

Mich reisst es da immer Big Laugh

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

hehe, ich hoffe die arbeiten die ich abgegeben habe, haben diesen fehler nicht!!!

grübelnd

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Da hast du völlig recht - ich wollte es schon schreiben, hab mich dann aber verkniffen.

Diese Schaltung ist für irgendwelche praktischen Anwendungen völlig unbrauchbar, da alles von Exemplarstreuungen abhängt.

Auch hängt der Kondensator meiner Ansicht nach nicht im Kollektorzweig...oder doch? grübelnd

Aber es ist ja nur ein Schulbeispiel und hier kein Ingenieursforum. Da würde ein rauherer Wind wehen.
