MichiH Verfasst am: 03. Dez 2007 16:43 Titel: Klausur zum Magnetischen Feld |
|
|
Hi Freunde der Naturwissenschaften
Ich schreib morgen Physik und hab da noch mal die ein oder andere Frage!
Die Klausur wird in etwa so aussehen:
http://home.arcor.de/hickmi/Physikklausur.jpg
Jetzt frage ich mich, was der in Aufgabe 1 fürn Diagramm sehen will und bei Aufgabe 4 check ich ehrlichgesagt gar nichts, vielleicht kann mir hier jemand weiterhelfen.
MfG Michael
*push*
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 03. Dez 2007 18:38 Titel: |
|
|
zu 1)
es geht um die Vorgänge an einer Spule beim Einschaltevorgang. Der Spulenstrom in Abhängigkeit von der Zeit ist gegeben. Gesucht ist, wie die Spannung an der Spule ausschaut.
==> Was weisst du darüber bereits ?
PS: Ich komme mir schon langsam ziemlich dumm vor, dauernd zu fragen "was weisst du bereits...", aber das Forum ist in der letzten Zeit ein Tummelplatz von Leuten, die eine Komplettlösung ohne eigenes Nachdenken wollen.
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
MichiH
Anmeldungsdatum: 15.10.2007 Beiträge: 11
|
MichiH Verfasst am: 03. Dez 2007 21:04 Titel: |
|
|
Ja bei Aufgabe 1 ist es doch so, dass wenn die Spule eingeschaltet ist, dass die Spannung dann sofort vollkommen vorhanden ist bis die Stromzufuhr für die Spule entfällt.
Bei Aufgabe 4 stoße ich jetzt jedoch an meine Grenzen.
a)im homogenen elektrischen Feld besteht eine konstante Spannung. Also müsste das ja irgendeine lineare Funktion mit sich ziehen, da weiß ich allerdings nicht, wie die verlaufen soll und warum, das magnetische Feld dürfte eigentlich stetig wachsen und dann wieder fallen, so das etwas wie eine Sinuskurve entsteht. Das könnte ich jedoch auch nicht fachlich genug belegen.
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 03. Dez 2007 21:24 Titel: |
|
|
MichiH hat Folgendes geschrieben: | Ja bei Aufgabe 1 ist es doch so, dass wenn die Spule eingeschaltet ist, dass die Spannung dann sofort vollkommen vorhanden ist bis die Stromzufuhr für die Spule entfällt.
Naja: Die Spannung ist gegeben durch die Änderungsgeschwindigkeit des Stromes (= erste Ableitung). D.h. beim Einschalten hat man die maximale Spannung, während die Spannung an der Spule in dem Masse verschwindet, als der Strom gegen seinen Endwert geht. Überleg dir das nochmals.
Bei Aufgabe 4 stoße ich jetzt jedoch an meine Grenzen.
a)im homogenen elektrischen Feld besteht eine konstante Spannung. Also müsste das ja irgendeine lineare Funktion mit sich ziehen, da weiß ich allerdings nicht, wie die verlaufen soll und warum, das magnetische Feld dürfte eigentlich stetig wachsen und dann wieder fallen, so das etwas wie eine Sinuskurve entsteht. Das könnte ich jedoch auch nicht fachlich genug belegen.
Das ist ziemlich geraten und ausserdem noch dazu ....
Welche Kräfte verursachen E und B auf Ladungen, welche Gleichungen sind dafür massgeblich und in welche Richtung gehen die Kräfte ? Zeichne diese Kräfte auf und überlege dir, welche Bahn sich daraus ergeben wird.
|
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
MichiH
Anmeldungsdatum: 15.10.2007 Beiträge: 11
|
MichiH Verfasst am: 03. Dez 2007 21:41 Titel: |
|
|
Aufgabe 4 lasse ich jetzt mal außen vor ... das wird bei uns beiden nichts mehr glaube ich.
Aber zu Aufgabe 1:
durch den Stromverlust der Spule, fällt also auch die Spannung, heißt im Diagramm äußert sich das dann so, dass beim Einschalten des Stroms die Spannung auf ihrem Höhepunkt ist. Dann der Strom in der Spule fällt bis er vollends verschwindet, das wirkt sich dann ebenfalls auf die Spannung des Elektrons aus, da diese dann auch wieder fällt. Wenn die Spannung dann gefallen ist, müsste sich dann die Spule glaub wieder "aufladen" und dann fängt das Spielchen wieder von vorne an. Hab ich mir das nun an Hand deiner Hilfe richtig hergeleitet und "beigebracht"?
Edit: Das Diagramm sähe dann also so aus, dass es ständig fällt und steigt.
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 04. Dez 2007 07:16 Titel: |
|
|

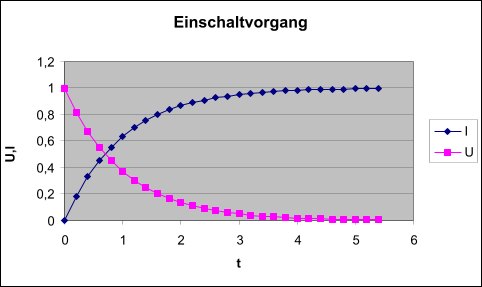

Strom und Spannung der Spule sehen aus wie im Bild gezeigt. Zuerst liegt an der Spule die gesamte Spannung, dann wird U immer kleiner, da sich I nicht mehr ändert.
Vorsicht: das ist bei einer idealen Spule, hat diese einen ohmschen Widerstand, so braucht man für das Aufrechterhalten des Stroms auch dann eine kleine Spannung, wenn sich I nicht mehr ändert.
Es sind Exponentialgesetze, denen U und I folgen.
