Induktionsspannung Fahrraddynamo

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 94

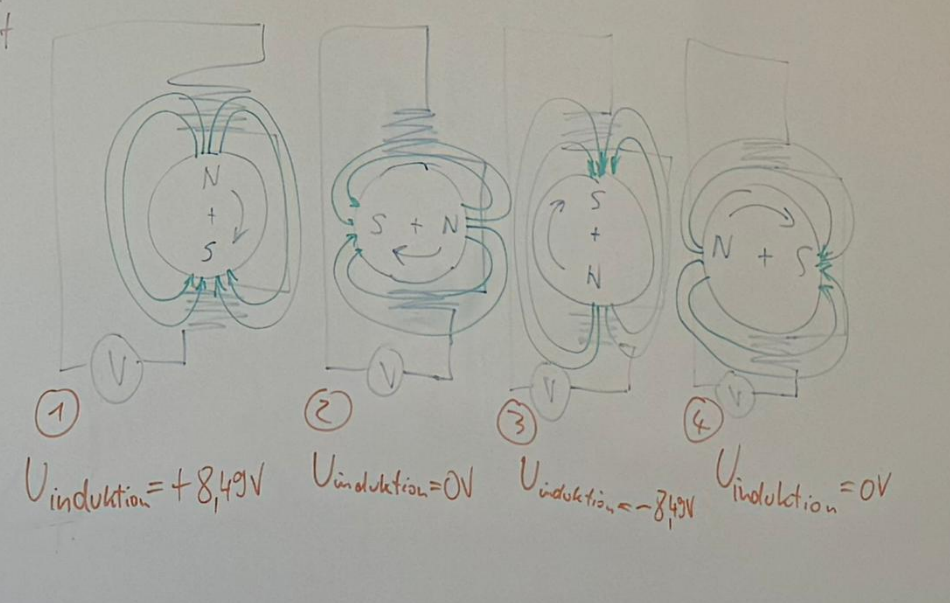

Aus dem Bild weiss ich bereits, dass wo die meisten Magnetfeldlinien durch die Spule gehen, die größte Induktionsspannung in der Spule vorliegen muss. Warum ist es aber mathematisch so?
Wenn ich mir die Formel für die Induktionsspannung betrachte würde ja folgendes da stehen:

Aber wenn ich für

einsetze, komme ich da auf

Sollte hier nicht die maximale Induktionsspannung herauskommen?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Das Bild kann so nicht stimmen. Zeitpunkt 1 zeigt in der Tat den Moment, in dem die meisten Feldlinien durch die Spule gehen, der magnetische Fluss also am größten ist. Dieser Moment ist aber auch derjenige, wo sich der Fluss am wenigsten ändert. Daher ist hier die Induktionsspannung Null. Entprechendes gilt für die drei anderen gezeigten Momente.

Viele Grüße
Steffen

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 94

Vielleicht meint man mit dem Pfeil die Flussänderung, das die maximal ist.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Sieht für mich und wahrscheinlich auch andere zunächst mal nach Feldlinien aus. Ansonsten sollte der Schöpfer dieser Zeichnung das dazuschreiben.

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 94

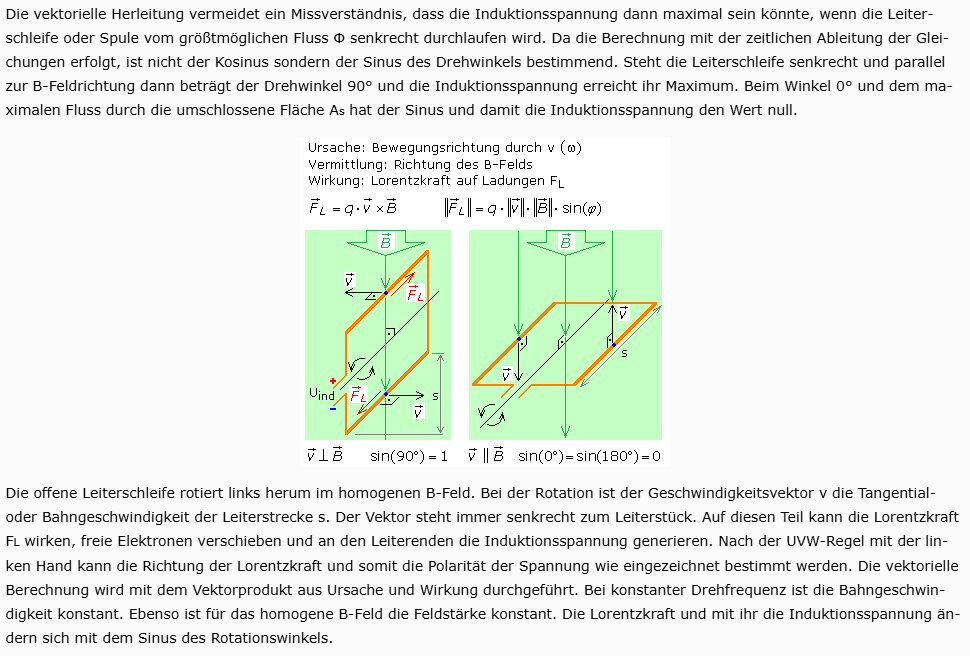

Ist es nicht einfach das hier, nur das anstelle der Leiterschleife ein Magnet ist und beim Magnet die Leiterschleifen (Spule) (Innenpolgenerator)?

https://www.elektroniktutor.de/elektrophysik/generat.html

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Richtig, wobei ich diese Herleitung mit dem Geschwindigkeitsvektor etwas umständlicher finde. Ist aber Geschmackssache.
