Kondensatornetzwerk

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 311

Meine Frage:

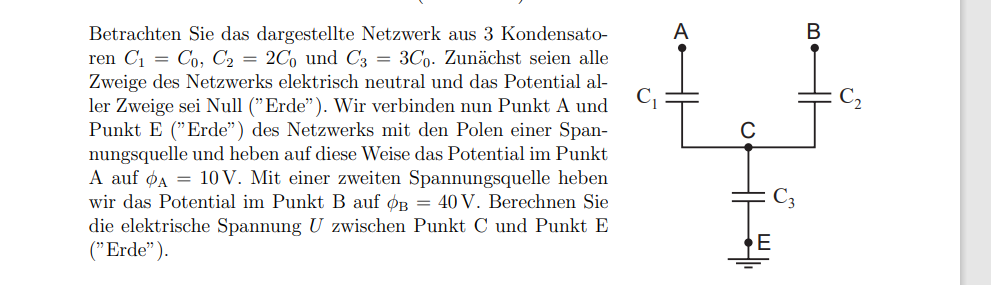

Hey kann mir bitte jemand bei folgender Aufgabe helfen? (Siehe Datei)

Meine Ideen:
iwie komme ich da absolut nicht weiter. C1 und C2 sind doch Parallel geschaltet und C12 bilden mit C3 einer Serienschaltung? Aber keine Ahnung was ich damit anfangen kann. Ich gehe mal davon aus, dass ich iwie die Knoten oder Maschenregel anwenden muss, aber keine Ahnung wie

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3400

Hallo,

die Spannungspfeile an den Kondensatoren sollen jeweils von oben nach unten gehen.

Es gilt dann:

und

Du weißt weiterhin, dass gilt:

Die Gleichungen

und

bilden nun ein lineares Gleichungssystem mit drei Gleichungen und drei Unbekannten, das eine eindeutige Lösung hat. Diese solltest Du selbst finden können.

Viele Grüße und viel Erfolg
Michael

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 311

irgendwie verstehe ich nicht ganz wie du auf 1/3 Uc1 und 2/3 uc2 kommmst

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 311

ich hab jz das Gleichungssystem gelöst und komme auf Uc1 = -5 V
Uc2 = 25 V und Uc3 = 15V

ich soll ja die spannung berechnen, zwischen C und E als wäre das Uc3?

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3400

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3400

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 311

ahh okey vielen dank!
