Mehrfach-Addierer OPV: Faktoren richtig?

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

Hallo,

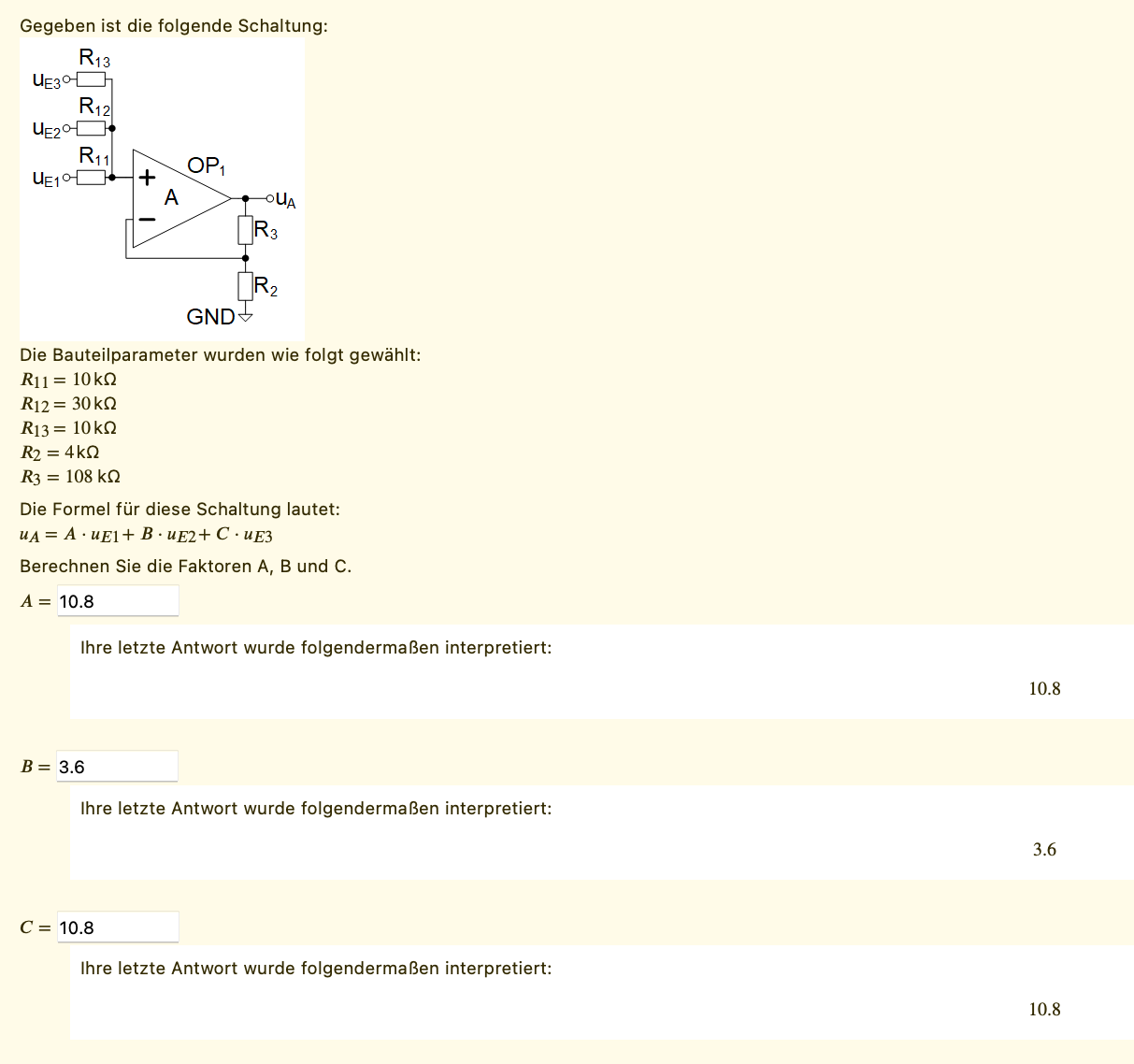

sind meine berechneten Werte für A, B, C richtig?

Ich habe immer R3 / R1x gerechnet, jeweils für die einzelnen Teilspannungen am Eingang...

Es würde mir sehr helfen, wenn sich da mal jemand drüber schauen könnte...

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Der Faktor durch die Ausgangswiderstände ist 112/4 (Spannungsteilerformel)
Die Eingangsfaktoren kannst berechnen ebenfalls mit der Spannungsteilerformel, z.B. für E1:
Am +-Eingang legt bei E2=E3=0
ue1 = (R12 || R13) / ((R12 || R13) + R11)
Damit ist A = 12

Ist das verständlich, Elekt-Rick?
