Berechnung Zylinder

Neue Frage »
Antworten »
    Foren-Übersicht -> Mechanik
Autor Nachricht
Mark21



Anmeldungsdatum: 04.05.2022
Beiträge: 41
Beitrag Mark21 Verfasst am: 07. Mai 2022 18:46    Titel: Berechnung Zylinder Antworten mit Zitat
Hallo Leute weiss jemand wie die bei der Deckelvolumenberechnung auf

das 0,3² x pi x 0,5 / 2m^3 kommen?

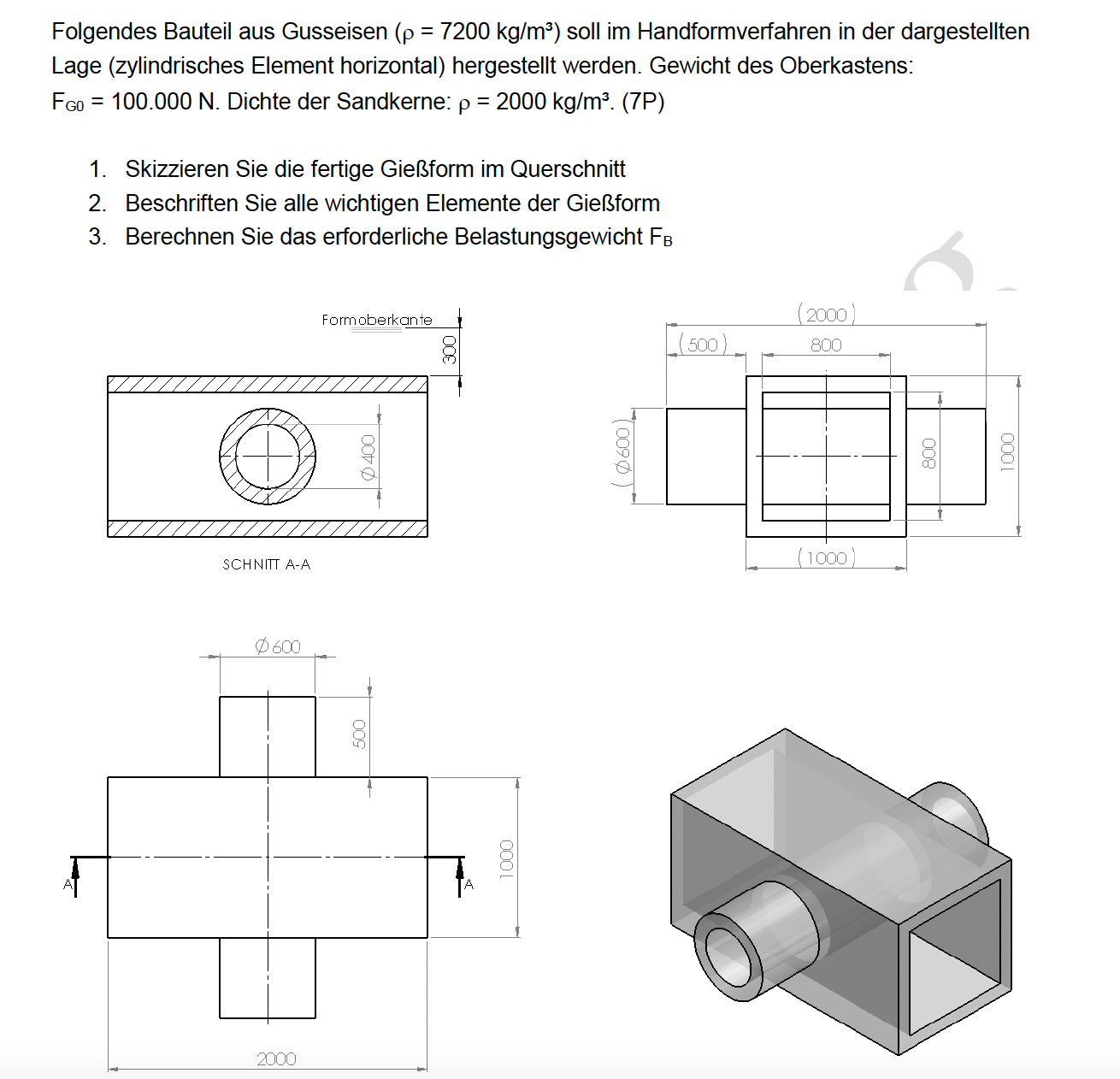

Bildschirmfoto 2022-05-07 um 18.44.06.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2022-05-07 um 18.44.06.png
 Dateigröße:  667.44 KB
 Heruntergeladen:  39 mal

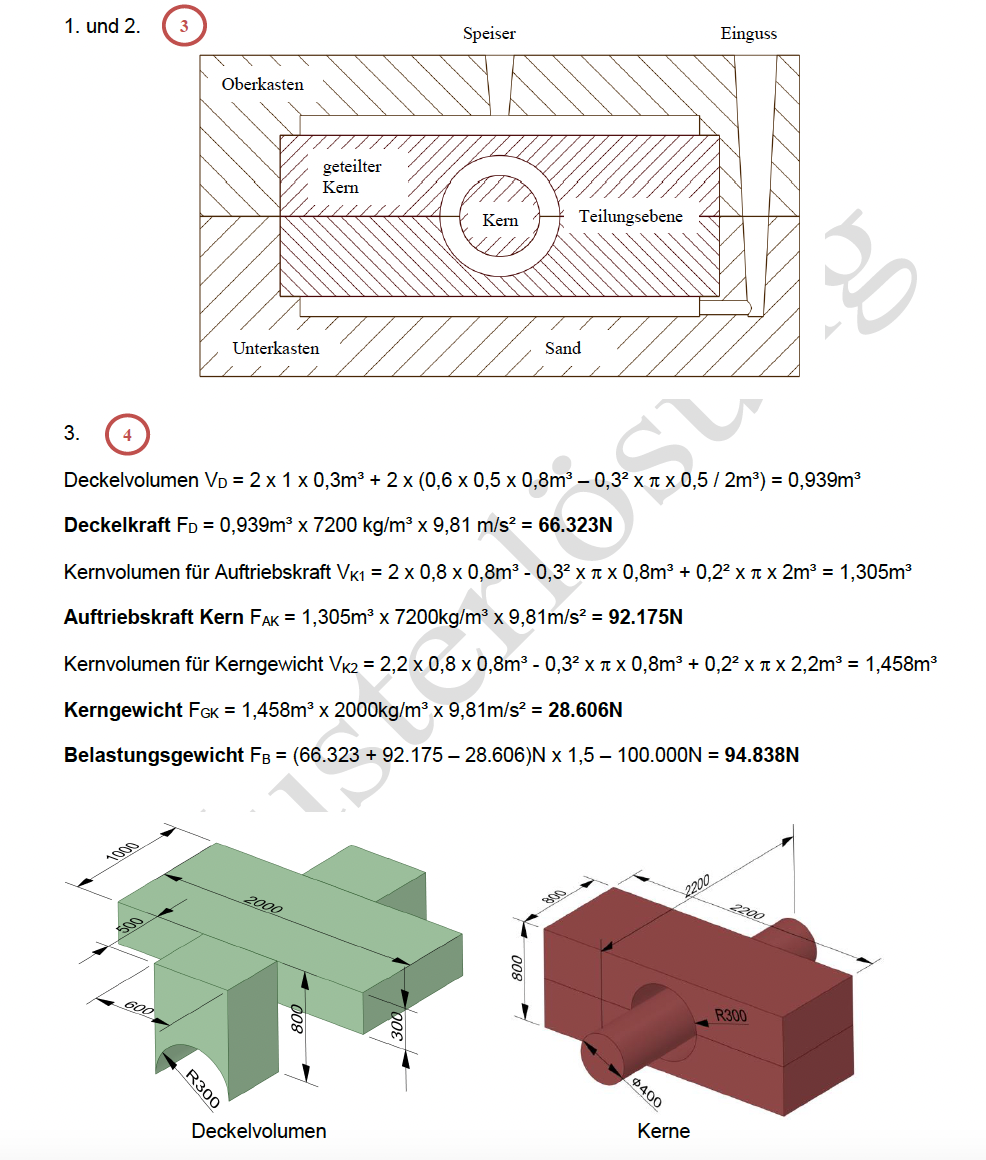

Bildschirmfoto 2022-05-07 um 18.43.42.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2022-05-07 um 18.43.42.png
 Dateigröße:  584.71 KB
 Heruntergeladen:  27 mal
Mathefix



Anmeldungsdatum: 05.08.2015
Beiträge: 5208
Beitrag Mathefix Verfasst am: 07. Mai 2022 19:52    Titel: Antworten mit Zitat
Man sieht mit freiem Auge, dass es sich um einen Halbzylinder handelt.
Mark21



Anmeldungsdatum: 04.05.2022
Beiträge: 41
Beitrag Mark21 Verfasst am: 07. Mai 2022 21:21    Titel: Antworten mit Zitat
Kannst du mir erklären woher diese Werte kommen ?
0,3² x pi x 0,5 / 2m^3
Vor allem 0,5/2 ?

Kannst du nicht irgendwie diesen Halbzylinder in der Skizze andeuten ?

Damit ich das besser erkennen kann ?
Wäre sehr hilfreich
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 635
Beitrag roycy Verfasst am: 07. Mai 2022 21:43    Titel: Antworten mit Zitat
Mark21 hat Folgendes geschrieben:
Kannst du mir erklären woher diese Werte kommen ?
0,3² x pi x 0,5 / 2m^3
Vor allem 0,5/2 ?

Kannst du nicht irgendwie diesen Halbzylinder in der Skizze andeuten ?

Damit ich das besser erkennen kann ?
Wäre sehr hilfreich

Die grünen Seitenteile gibt es doch 2x.
Und von einem Einzelklotz 0,6*0,5*0,8 mußt du einen Halbzylinder abziehen.
Mark21



Anmeldungsdatum: 04.05.2022
Beiträge: 41
Beitrag Mark21 Verfasst am: 07. Mai 2022 22:04    Titel: Antworten mit Zitat
Woher kommt das 0,5/2 ?
Mathefix



Anmeldungsdatum: 05.08.2015
Beiträge: 5208
Beitrag Mathefix Verfasst am: 07. Mai 2022 23:26    Titel: Antworten mit Zitat
Geteilt durch 2 ergibt die Hälfte.
Mark21



Anmeldungsdatum: 04.05.2022
Beiträge: 41
Beitrag Mark21 Verfasst am: 07. Mai 2022 23:40    Titel: Antworten mit Zitat
Ist mit dem 0,3 der Formoberkante ein Halbzylinder ?
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 635
Beitrag roycy Verfasst am: 08. Mai 2022 10:40    Titel: Antworten mit Zitat
Mark21 hat Folgendes geschrieben:
Ist mit dem 0,3 der Formoberkante ein Halbzylinder ?


Wenn dir das mit den Halbzylindern doch solche Schwierigkeiten bereitet:
Nimm doch 2x das Volumen der Seitenteile 500*600*800 und ziehe davon den Vollzylinder 600²*pi* 500/4 ab.
Mathefix



Anmeldungsdatum: 05.08.2015
Beiträge: 5208
Beitrag Mathefix Verfasst am: 08. Mai 2022 11:31    Titel: Antworten mit Zitat
Mark21 hat Folgendes geschrieben:
Ist mit dem 0,3 der Formoberkante ein Halbzylinder ?


Das Anbauteil hat eine halbkreisförmige Aussparung mit dem Radius R = 300 mm und der Tiefe l = 500 mm.
Die Fläche A dieser Aussparung ist die Hälfte eines Vollkreises, daher der Faktor 1/2



Das ausgesparte Volumen beträgt



welches vom Volumen des Anbauteils subtrahiert werden muss.

Ist das jetzt klar?
