Hebelwirkungen bei Halteplatte an Wand

stefkrger · Gast

Meine Frage:
test

Meine Ideen:
test2

stefkrger · Anmeldungsdatum: 25.11.2021 Beiträge: 3

Sorry, der erste Beitrag sollte noch nicht abgeschickt werden.

Hier meine Frage:

Ein Gewicht (schwarzer Punkt) soll entsprechend dem Bild an der Wand befestigt werden. Es gibt zwei Möglichkeiten die Halteplatten zu Montieren. Entweder der Hebel mit dem Gewicht ist unterhalb eines Querträgers aufgehängt (Bild oben) oder oberhalb (Bild unten).

Die 4 kleinen Striche zwischen Wand (lange Linie links) und Halteplatten stellen die Schrauben dar.

Mir stellt sich die Frage, wie sich die Art der Aufhängung auf die Zug bzw. Druckwirkung auf die Schrauben in der Wand auswirken. Bei meinem Experiment zieht es die oberen Schrauben bei Variante 1 (oben im Bild) regelmäßig aus der Wand.

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6115 Wohnort: jwd

Die auf die Schrauben wirkenden Kräfte - oben Zugkraft und Querkraft, unten Querkraft- sind in beiden Fällen gleich.
Viel wichtiger ist die Belastung des diagonalen Stützbalkens:
Zuglast oder Knicklast.

stefkrger · Anmeldungsdatum: 25.11.2021 Beiträge: 3

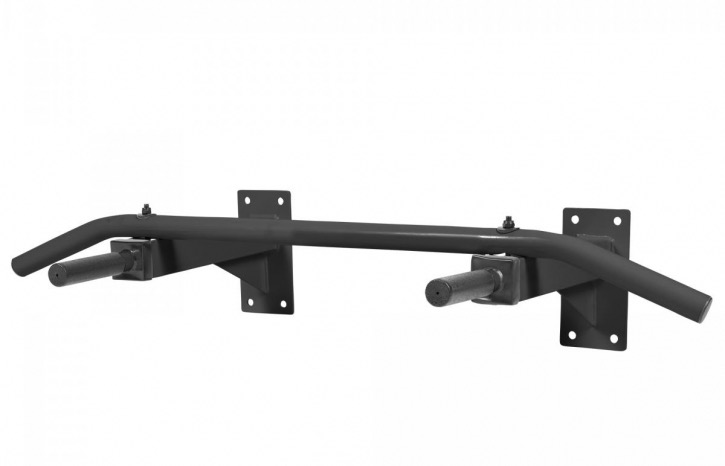

Das "Experiment" ist in dem Fall eine Klimmzugstange wie im angehängten Bild Augenzwinkern

Intuitiv dachte ich auch, dass die Art der Montage keinen Unterschied in der Zugbelastung auf die oberen Schrauben ausmachen sollte. Deswegen habe ich es einfach mal gemacht, um die Stange etwas tiefer zu bekommen, ohne die Bohrlöcher neu setzen zu müssen. Seitdem zieht es die oberen Schrauben regelmäßig aus der Wand.

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961

Nils Hoppenstedt · Anmeldungsdatum: 08.01.2020 Beiträge: 2143

Könnte es sein, dass du die falschen Dübel/Schrauben verwendest?

stefkrger · Anmeldungsdatum: 25.11.2021 Beiträge: 3

Basierend auf eurem Feedback gehe ich mal davon aus, dass ich bei der neuen Montage andere Dübel verwendet habe, bzw. dass das Bohrloch sich geweitet hat. Es ist auf jeden Fall gut zu wissen, dass es nicht die Art der Montage ist, die das Problem hervorruft.

Kann mir trotzdem jemand erklären, warum es keinen Unterschied macht?

Wenn ich mir das Bild anschaue, würde ich erstmal denken, dadurch, dass das Moment im oberen Bild weiter unten ansetzt, ist die Hebelwirkung auf die obere Schraube größer. Gleichzeitig bietet die Halteplatte im unteren Bild zusätzlichen Gegenhalt, wenn das Moment weiter oben ansetzt. Vermutlich völlig falsch gedacht, aber ich verstehe Dinge gerne Augenzwinkern

Danke schonmal!
