Gesamtwiderstand herausfinden

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

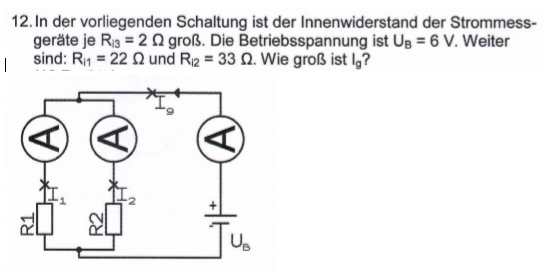

Ist das richtig so? Könnte man nicht auch erst die Widerstände der zwei Strommessgeräte die in Reihe mit den zwei Widerständen geschaltet sind addieren und dann das eine Strommessgerät , das parallel zu den Widerständen ist zusammen tun?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Ja, das muss man sogar tun. Dann kommt auch der richtige Strom raus.

Was Du gemacht hast, ist die beiden Innenwiderstände parallel zu schalten, das sind sie aber nicht.

Viele Grüße
Steffen

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

So?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Nein. Es sind doch zwei Reihenschaltungen aus Widerstand und Innenwiderstand parallel zueinander. Also erst die beiden Reihenwiderstände berechnen, dann zusammenführen und zum Schluss den dritten Innenwiderstand dazu.

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

Jetzt aber.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Nein. Der dritte Innenwiderstand ist in Reihe zu dem (nun richtig) zusammengefassten, nicht parallel.

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

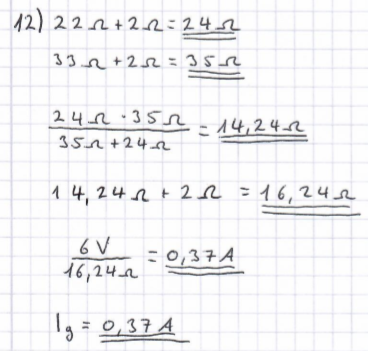

Jetzt?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Bingo!

War eine ganz gute Übung zur Netzwerkanalyse.

Viele Grüße
Steffen

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

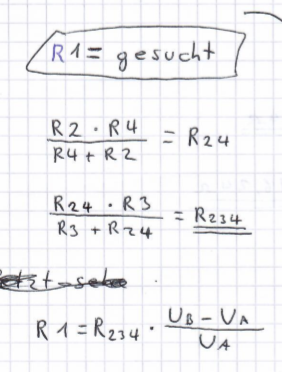

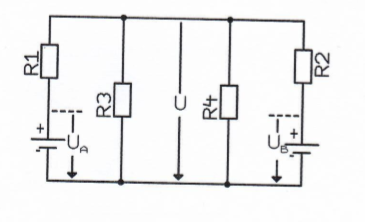

Das hat mich jetzt einbisschen unsicher gemacht, wegen Parallel und Reihenschaltung deswegen hier nochwas ganz kurz. Kann ich das so machen? R2,R3 und R4 sind parallel richtig? Wenn ich die zusammenfasse dann ist R1 in Reihe mit R2,3,4 geschaltet oder?
