Berechnung der Pleuelkraft

wladimir1990 · Anmeldungsdatum: 12.07.2018 Beiträge: 7

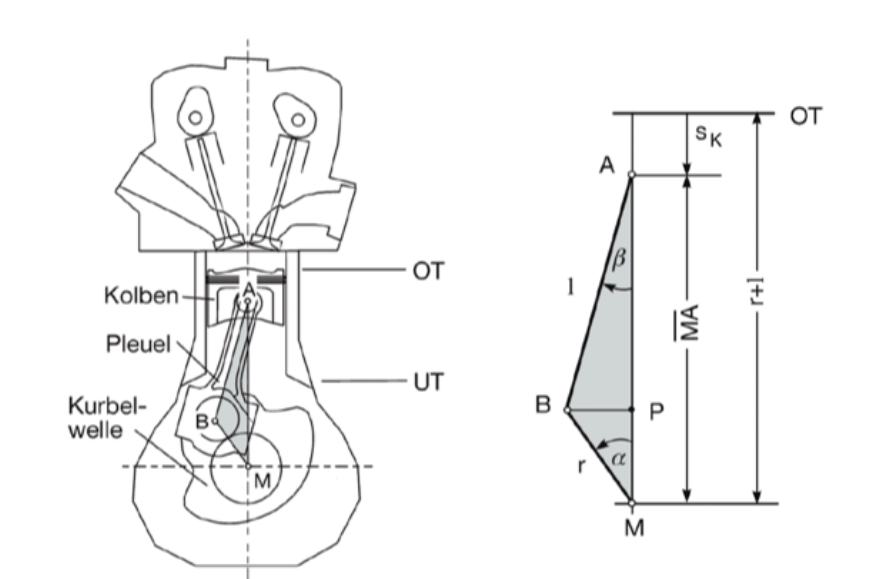

Für den abgebildeten Kurbeltrieb soll die Kraft in der Pleulstange kurz vor dem OT im Arbeitsprozess Verdichten berechnet werden. Die Gewichtskraft des Kolben kann vernachlässigt werden.

Masse Kolben Mk=600g; alpha=30°; Vh=500 cm³; Verdichtungsverhältnis=10; p1=0,9 bar ; Kolbendurchmesser dK=86mm; Pleullänge l=280 mm; n=4000 U/min; k=1.4

Vc=

=> Vc=55,556 cm³ (Verdichtungsraum)

Zustände:
2)->3) Isentrope ZÄ

=>

=> p2 = 22,6 bar

Kolbenkraft =

Kolbendruchmesser =

=> A = 5808,81 cm²
Bar umrechnen = 226 N/cm²
=>

(kann das überhaupt sein?)

Dann habe ich in dem System eine oszillierende Kraft:

(Es gab leider kein richtiges Formelzeichen für die Winkelgeschwindigkeit w)

Weiter komme ich leider nicht so ganz, weil mir die Winkelgeschwindigkeit fehlt oder ist der Ansatz falsch? Wäre euch sehr dankbar für ein paar Tipps.
