nichtshier
Anmeldungsdatum: 04.03.2017 Beiträge: 44
|
nichtshier Verfasst am: 29. Nov 2017 21:38 Titel: Schubspannungen zusammenfassen |
|
|
Hey liebe Gemeinde,
ich habe hier ein belastetes Bauteil von dem ich die Schnittkräfte und -momente berechnet habe. Je nachdem in welche Richtung ich diese einzeichne habe ich ja ein negatives bzw positives Moment bzw Kraft.

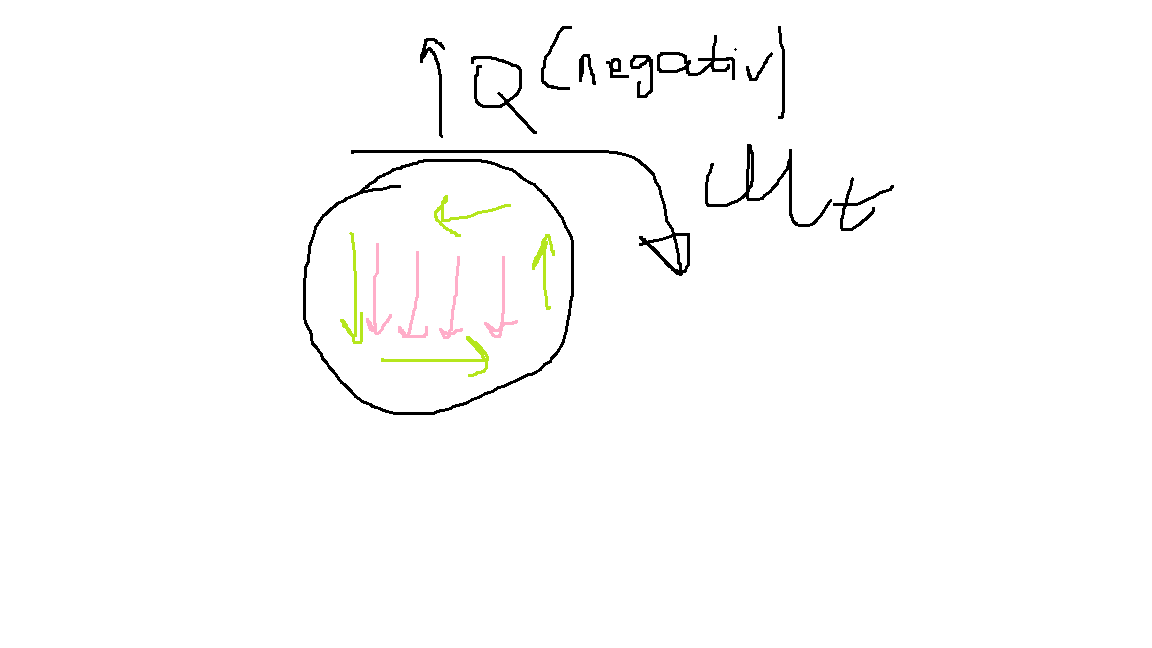

Daraus folgt dann, dass ich die Schubspannungen aus Torsion z.b. negativ oder positiv haben kann. Aber wenn ich die ganzen Schubspannungen zusammenfasse (aus Torsion und Querkräften) kann ich ja nicht abhängig von der willkürlich gewählten Richtung meiner Kraft oder meines Momentes verschiedene Beanspruchungen im Bauteil haben.
Wie genau gehe ich da denn jetzt vor? Bei z.B. Biegung muss ich ja nur gucken in welche Richtung das Bauteil gebogen wird und dann gucken wo Zug bzw Druckspannungen sind und je nachdem für welche Stelle ich an diesem Querschnitt die Beanspruchung berechne die Spannungen addieren oder abziehen.
Bei den Schubspannungen komme ich da nicht ganz mit. Wie genau geht man da vor? Oder nimmt man einfach immer die Beträge und addiert das zusammen?
Tut mir Leid für den ganzen Text ^^"
Danke im Voraus
nichtshier
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015 Beiträge: 5867 Wohnort: jwd
|
|
|
nichtshier
Anmeldungsdatum: 04.03.2017 Beiträge: 44
|
nichtshier Verfasst am: 30. Nov 2017 13:15 Titel: |
|
|
Natürlich, aber Spannungen die in die gleiche Richtung zeigen kann man ja zusammen addieren wie z.b. Zug- und Biegespannung.

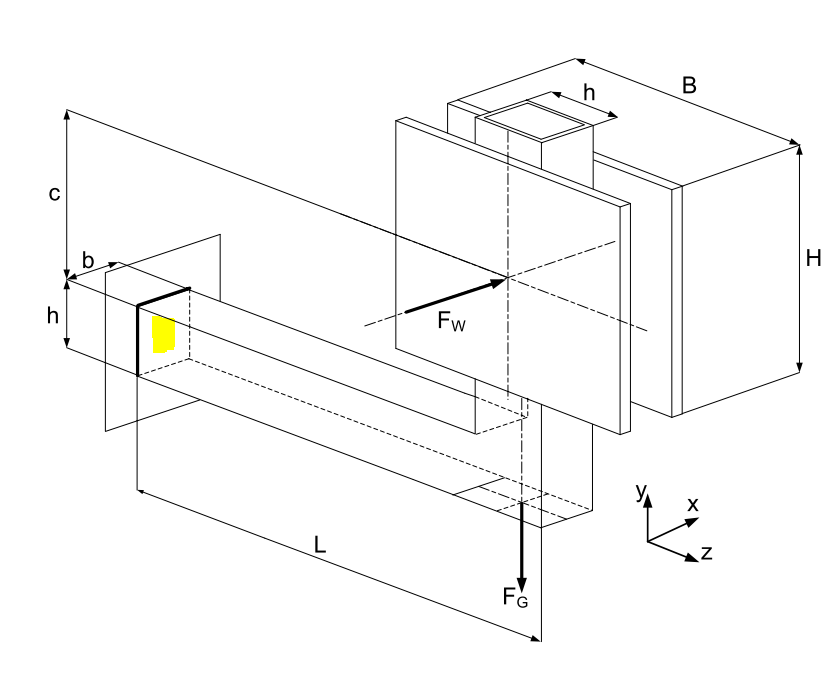

wir haben jetzt so einen Träger (Bild1). An dem berechnen wir die Schnittmomente bzw Reaktionsmomente an der gelb markierten Stelle.
Wobei Fw eine reine Wechselkraft ist und Fg statisch ist.
Die Reaktionskräfte werden in Mittel- und Ausschlagskräfte unterteilt.

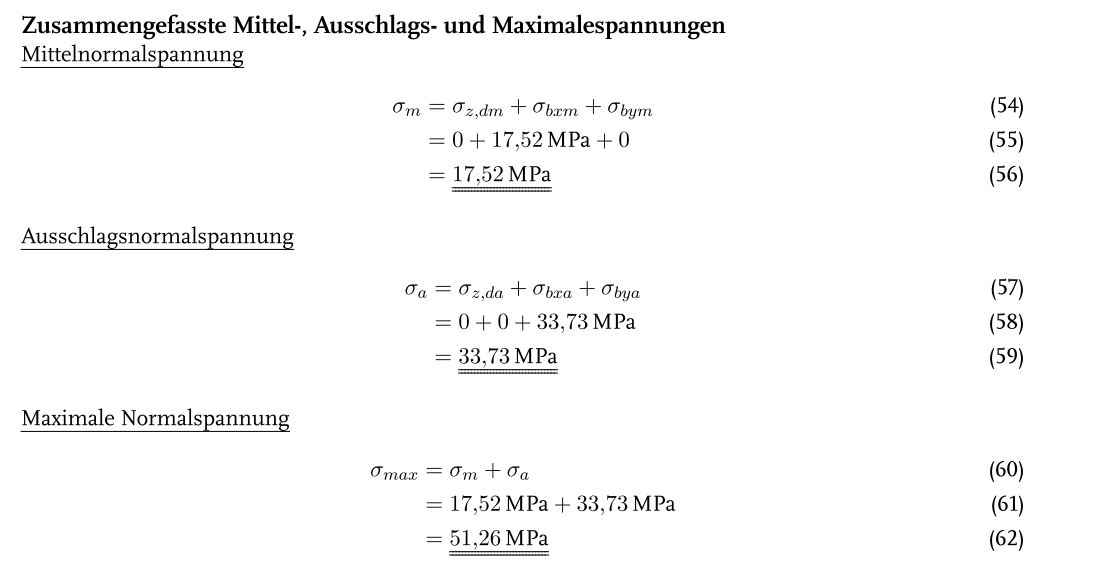

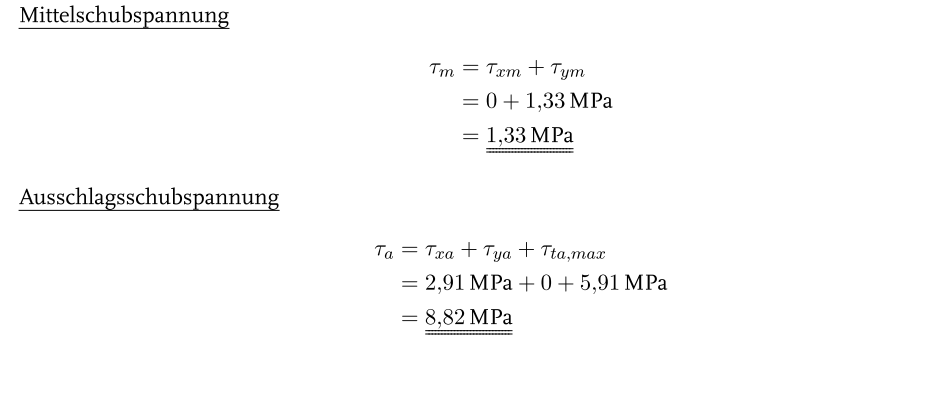

Man bekommt dann die Normal- und Schubspannungen raus (Bild 2 und 3) und fasst diese zusammen. In Bild 3 sind die Schubspannungen und ich habe z.b die Torsionsspannung negativ. Wenn ich die da jetzt einfach einfügen würde hätte ich ja ne ganz andere Spannung als in der Lösung.
Meine Frage ist nun, woher ich weiß ob es sich um positive oder negative Schubspannungen handelt und wieso man die Torsionsspannung mit den Schubspannungen aus Querkräften zusammen addieren kann.
Danke im Voraus
Beschreibung: |
|
Download |
Dateiname: |
ss.PNG |
Dateigröße: |
25.37 KB |
Heruntergeladen: |
238 mal |
Beschreibung: |
|
Download |
Dateiname: |
s.PNG |
Dateigröße: |
58.89 KB |
Heruntergeladen: |
399 mal |
Beschreibung: |
|
Download |
Dateiname: |
Unbenannt.PNG |
Dateigröße: |
42.55 KB |
Heruntergeladen: |
192 mal |
|
|
|
nichtshier
Anmeldungsdatum: 04.03.2017 Beiträge: 44
|
nichtshier Verfasst am: 03. Dez 2017 23:51 Titel: |
|
|
Anscheinend habe ich mich nicht verständlich ausgedrückt
Also nochmal: ich habe schubspannungen aus querkraft sowie aus einem Torsionsmoment die sich überlagern
In der Übung wurden die Schubspannungen aus Querkraft vektoriell addiert, da diese senkrecht zueinander gerichtet waren und die Schubspannungen aus Torsion wurden einfach mit addiert
Am Ende wurden die zusammengefassten normal- und schubspannungen skin die GEH Formel eingesetzt
Meine Fragen sind: Wann addiert man und wann nicht? Und was ist wenn ich jetzt bei der Berechnung der Biegespannung oder Torsionspannung ein negatives Moment einsetzte? Z. B weil ich meinen Momentenvektor beim freschneiden in die andere Richtung gezeichnet habe.
Wenn ich Axiale Lagerkraft in die andere Richtung einzeichne, dann habe ich ja eine negative Kraft und wenn ich davon die Spannung berechnen würde ich ein negatives Ergebnis erhalten obwohl Im Bauteil Zugspannungen sein müssten. Also wie geht man hier ran? Wie wähle ich das Vorzeichen der Spannung?
Mit freundlichen Grüßen
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3247
|
VeryApe Verfasst am: 05. Dez 2017 00:34 Titel: |
|
|
Betrachte doch mal folgendes:
Ein Vollzylinder wird mit einem Drehmoment M1 belastet und freigeschnitten.
Gebogener Vektor bedeutet reines Drehmoment keine resultierende Kraftwirkung.
Es entspricht der Drehwirkung eines reinen Kräftepaares / reiner Kräftepaare-
Im Freischnitt haben wir ein Torsionsdrehmoment das dieses M1 Drehmoment ausgleicht. Dessen Drehrichtung können wir im Prinzip annehmen wie wir wollen.
Wie du selbst weißt bedeutet positiv bei vorzeichenbehafteten angenommenen Größen richtig angenommen, negativ falsch angenommen.
so wie ich es eingezeichnet habe wird es positiv herauskommen weil es genauso wirken muß daß der Vollzylinder im Gleichgewicht ist.
Hätte ich es anders angenommen würde es negativ herauskommen, weil es so nicht wirken würde.
Nur so nebenbei - In der technischen Mechanik hat man sich auf die angenommene Richtung von Freischnittgrößen festgelegt, damit sich die Ergebnisse nicht im Vorzeichen unterscheiden.
wie entsteht dieses Torsionsmoment überhaupt?
Wir haben in den unendlich kleinen Flächen dA kleine Querkräfte aufgrund von Torsion, die summe aller kleinen Querkräfte mal deren Hebelarmen zu irgendeinen Pol ergibt und das Torsionsmoment.
und zwar können wir irgendeinen Pol nehmen, weil die Summe aller dFq gleich null ist, wir haben ein reines Drehmoment gebogener Vektor, und das heißt hier wirken nur Kräftepaare die sich gegenseitig in der Kraftwirkung aufheben aber in drehmomentwirkung nicht. Die Resultierende aller dFQ wäre null.
Zeichen wir das Torsionsmoment ein so wie in meiner Skizze würden wir automatisch die kleinen Querkräfte so annehmen wie in der Skizze, da sie ja das Torsionsmoment bilden, Sie sind das Torsionsmoment.
kommt nun ein positives Ergebnis für MT , dann wirkt dieses Torisionsmoment genauso wir wie es angenommen haben und auch die Kräfte die dieses Torsionsmoment bilden.
ist es negativ dann wirkt es eben genau umgekehrt und selbiges gilt für die Kräfte die es bewirken.
Beschreibung: |
|
Dateigröße: |
12.82 KB |
Angeschaut: |
3805 mal |
|
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3247
|
VeryApe Verfasst am: 05. Dez 2017 01:04 Titel: |
|
|
Nehmen wir ein Koordinatensystem x,y und Polarkoordinaten mit r und mit alpha die habe ich nicht eingezeichnet
sei
Die maximale Torsionsspannung errechnen wir ja mit
im Prinzip gilt aber auch folgendes.
bzw
also x Kraft mal y Hebelarm
und
bzw
y Kraft mal x Hebelarm.
So jetzt würde ich in meinen Freischnitt etwas positiv für das Torsionsmoment erhalten und jetzt
setzen wir für 9 Uhr mal ein dann bekommen wir für r*cos \alpha - r
und für r*sin \alpha 0 heraus
das heißt unser und unsere Querkraft dFQx sind null
aber unser und unsere Querkraft würde einen Wert haben und zwar einen negativen.
Da die Kräfte so wirken wie ich sie eingezeichnet habe. würde also negativ in y nach oben bedeuten
und positiv in y nach unten
schauen wir uns die position 12 uhr an.
sin \alpha wäre r und cos\alpha wäre null.
das bedeutet wir haben ein und eine Querkraft in x und zwar positiv..
Also positiv für Tau x und Querkraft x würde bedeuten sie wirken nach rechts.
ist das soweit klar?
wenn wir das Torsionsmoment zu Beginn anders im Schnitt annehmen würden,
würde Positiv bei x und y wieder das umgekehrte bedeuten.
genauso würde sich die vorzeichenlast wechseln wenn wir die Koordinaten x,y ganz anders wählen zum beispiel x nach links.
Du siehst also wie wichtig es ist das man sich auf etwas allgemein einigt.
Wenn du natürlich weißt was du machst kannsd dus irgendwie annehmen, du mußt halt dann wissen was das Ergebnis bedeutet.
kennsd du die allgemeinen Freischnittgrößen richtung bei einem Schnitt zum Beispiel mit sicht von rechts?
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
nichtshier
Anmeldungsdatum: 04.03.2017 Beiträge: 44
|
nichtshier Verfasst am: 05. Dez 2017 17:48 Titel: |
|
|
Danke für die Antwort!
In Mechanik haben wir das mit dem linken und rechten Schnittufer gelernt aber bei den Lagern 'durften' wir nehmen was wir wollten. Da war es dann ja kein Problem.
Das mit dem Torsionsmoment habe ich glaube ich verstanden. Also sollte ich eher darauf gucken wie es in meinem Bauteil ist und je nachdem rechnen?

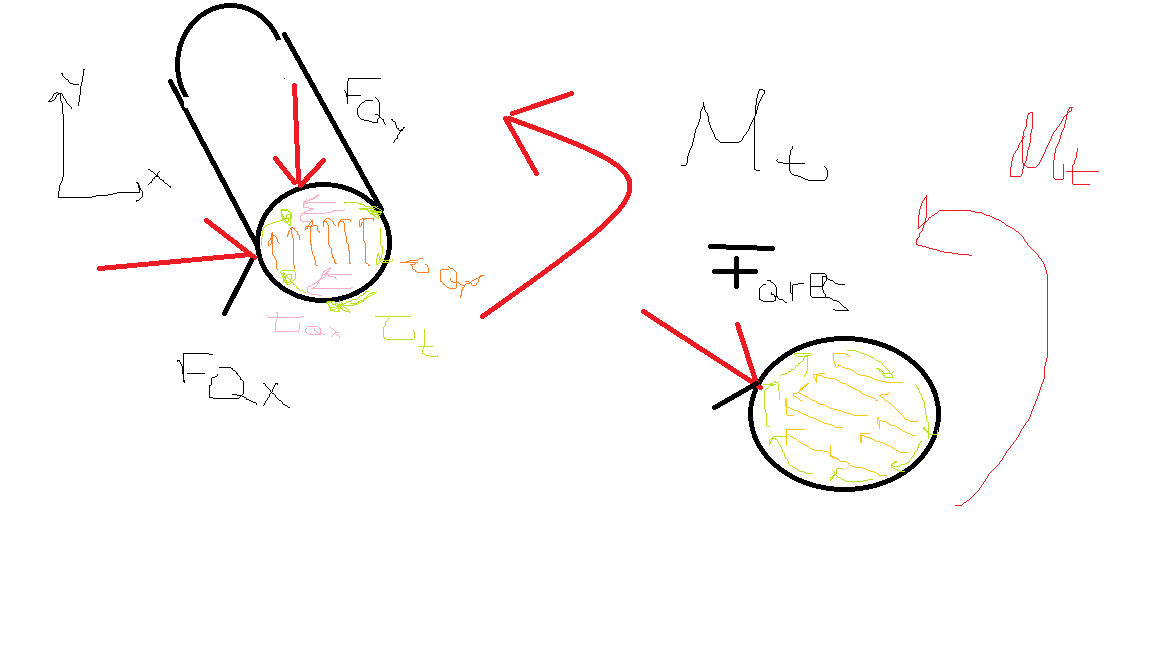

Ich habe jetzt mal einen Zugstab gezeichnet wo ein Torsionsmoment, und zwei Querkräfte eine von x und eine von y Richtung angreifen.
Und die Spannungen dazu eingezeichnet. Das heißt wäre alles Positiv, dann stimmen die Richtungen. Ist eines negativ, dann kehren sozusagen die Pfeile der Spannung um.
Jetzt bin ich verwirrt, wie man diese zusammenfassen kann. In der Übung wurden z.B. die Querkräfte weil diese senkrecht zueinander gerichtet waren vektoriell addiert. Dann wurden die Schubspannungen berechnet und die Schubspannungen aus Torsion und Querkraft zusammen addiert.
Das wäre dann ja beim Zugstab mit FQres (Bild) unten links. Oben rechts müsste man die dann subtrahieren oder?
Beschreibung: |
|
Download |
Dateiname: |
FQx, Fqy und Mt.png |
Dateigröße: |
18.39 KB |
Heruntergeladen: |
249 mal |
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015 Beiträge: 5867 Wohnort: jwd
|
Mathefix Verfasst am: 05. Dez 2017 18:10 Titel: |
|
|
nichtshier hat Folgendes geschrieben: | Danke für die Antwort!
In Mechanik haben wir das mit dem linken und rechten Schnittufer gelernt aber bei den Lagern 'durften' wir nehmen was wir wollten. Da war es dann ja kein Problem.
Das mit dem Torsionsmoment habe ich glaube ich verstanden. Also sollte ich eher darauf gucken wie es in meinem Bauteil ist und je nachdem rechnen?
Ich habe jetzt mal einen Zugstab gezeichnet wo ein Torsionsmoment, und zwei Querkräfte eine von x und eine von y Richtung angreifen.
Und die Spannungen dazu eingezeichnet. Das heißt wäre alles Positiv, dann stimmen die Richtungen. Ist eines negativ, dann kehren sozusagen die Pfeile der Spannung um.
Jetzt bin ich verwirrt, wie man diese zusammenfassen kann. In der Übung wurden z.B. die Querkräfte weil diese senkrecht zueinander gerichtet waren vektoriell addiert. Dann wurden die Schubspannungen berechnet und die Schubspannungen aus Torsion und Querkraft zusammen addiert.
Das wäre dann ja beim Zugstab mit FQres (Bild) unten links. Oben rechts müsste man die dann subtrahieren oder? |
ch verstehe Dein Problem nicht. Wenn Du Richtungskonventionen für Kräfte (x,y,z) und Momente (Gegenzeigersinn positiv, Uhrzeigersinn negativ) definierst und durchgängig einhältst, ergeben sich die Rechenoperationen vorzeichengerecht.
|
|
|
nichtshier
Anmeldungsdatum: 04.03.2017 Beiträge: 44
|
nichtshier Verfasst am: 05. Dez 2017 22:14 Titel: |
|
|
Ich kenne keine Lagerkonventionen. Wir haben es so gelernt, dass nach dem Freischneiden man immer Kräfte in beliebiger Richtung einzeichnen durfte, denn ob es am Ende negativ oder positiv ist war egal, hauptsache das Ergebnis stimmte.
Nur beim Freischneiden des Bauteils selbst haben wir diese Schnittufer beigebracht bekommen.
Zitat: | ch verstehe Dein Problem nicht. Wenn Du Richtungskonventionen für Kräfte (x,y,z) und Momente (Gegenzeigersinn positiv, Uhrzeigersinn negativ) definierst und durchgängig einhältst, ergeben sich die Rechenoperationen vorzeichengerecht. |
Wie meinst du das jetzt genau? Nehmen wir an ich habe ein Torsionsmoment gegeben wo steht MT = 155Nm dieser ist aber in Uhrzeigerrichtung gerichtet. Sollte ich es dann als einen negativen Moment sehen?
Und wenn ja, wie genau zeiche dann meine Lagerkräfte und Momente ein?
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015 Beiträge: 5867 Wohnort: jwd
|
Mathefix Verfasst am: 06. Dez 2017 09:24 Titel: |
|
|
nichtshier hat Folgendes geschrieben: | Ich kenne keine Lagerkonventionen. Wir haben es so gelernt, dass nach dem Freischneiden man immer Kräfte in beliebiger Richtung einzeichnen durfte, denn ob es am Ende negativ oder positiv ist war egal, hauptsache das Ergebnis stimmte.
Nur beim Freischneiden des Bauteils selbst haben wir diese Schnittufer beigebracht bekommen.
Zitat: | ch verstehe Dein Problem nicht. Wenn Du Richtungskonventionen für Kräfte (x,y,z) und Momente (Gegenzeigersinn positiv, Uhrzeigersinn negativ) definierst und durchgängig einhältst, ergeben sich die Rechenoperationen vorzeichengerecht. |
Wie meinst du das jetzt genau? Nehmen wir an ich habe ein Torsionsmoment gegeben wo steht MT = 155Nm dieser ist aber in Uhrzeigerrichtung gerichtet. Sollte ich es dann als einen negativen Moment sehen?
Und wenn ja, wie genau zeiche dann meine Lagerkräfte und Momente ein? |
Du musst die Vorzeichen der Kraft- und Momentenrichtungen vorgeben. Wie ist unerheblich, Du musst es nur konsequent einhalten.
Üblich ist z. Bsp. bei Momenten linksdrehenden - mathematisch positiv - ein negatives Vorzeichen zu geben.
|
|
|
nichtshier
Anmeldungsdatum: 04.03.2017 Beiträge: 44
|
nichtshier Verfasst am: 06. Dez 2017 20:54 Titel: |
|
|
Aber wenn ich zwei linksdrehende Momente haben ist ja wieder eines von denen negativ.
Nach dem Superpostionsprinzip gilt:
Mir ist jetzt eigentlich nur wichtig zu wissen, ob auch negative Werte annehmen können oder immer nur positiv sind.
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3247
|
VeryApe Verfasst am: 07. Dez 2017 05:05 Titel: |
|
|
Zitat: |
In Mechanik haben wir das mit dem linken und rechten Schnittufer gelernt aber bei den Lagern 'durften' wir nehmen was wir wollten. Da war es dann ja kein Problem.
|
na passt, dann weißt du ja wie die Richtung der Schnittgrößen einzutragen sind und du solltest dich daran halten, weil du in den Vorzeichengewirr dann Probleme hast.
Zitat: | Das mit dem Torsionsmoment habe ich glaube ich verstanden. Also sollte ich eher darauf gucken wie es in meinem Bauteil ist und je nachdem rechnen?
|
Ich wollte dir damit zeigen durch was es gebildet wird und wie du ermitteln kannsd was positive bzw negative Werte dann im Endeffekt bedeuten und damit du dich im nächsten Schritt bei der Spannungsaddition hineindenken kannsd, so weit waren wir aber noch gar nicht. Du sollst dich beim berechnen an die Schnittuferkonventionen halten, aber zunächst mal durchdenken was es für auswirkungen hat wenn du dich nicht daran hälst.
Zitat: | Ich habe jetzt mal einen Zugstab gezeichnet wo ein Torsionsmoment, und zwei Querkräfte eine von x und eine von y Richtung angreifen.
Und die Spannungen dazu eingezeichnet. Das heißt wäre alles Positiv, dann stimmen die Richtungen. Ist eines negativ, dann kehren sozusagen die Pfeile der Spannung um.
|
richtig
Zitat: | Jetzt bin ich verwirrt, wie man diese zusammenfassen kann. In der Übung wurden z.B. die Querkräfte weil diese senkrecht zueinander gerichtet waren vektoriell addiert. Dann wurden die Schubspannungen berechnet und die Schubspannungen aus Torsion und Querkraft zusammen addiert.
|
mir ist klar wo dein Problem liegt, mir ist aber immer noch nicht klar, ob du das bis jetzt verstanden hast was ich geschrieben habe, wie sich die Lage der Spannungen abhängig von den Koordinaten x,y einstellt und das dies insbesondere daran abhängt wie du die Richtung des Torisonsmoment auswählst und x ,y definierst.
Es macht einen Unterschied ob ich die Spannung von x=+r wissen will oder von x=-r
oder von y=+r oder von y=-r
Zitat: | Nach dem Superpostionsprinzip gilt: |
ich nehme an Index a steht für abscherrung
es gilt:
[/quote]
Zum beispiel ist die Torsionsspannung maximal im äußersten Rand, aber die Abscherspannung kann null sein im äußersten Rand und in der mitte maximal. wo die insgesamte maximale Spannungstelle liegt und wie hoch sie ist muß erst ermittelt werden
und genau diese Gleichung gilt nur für jede Koordinate wenn du dich an die Schnittufer vorgaben hälst und ich will dir eigentlich mit dem ganzen erklären wieso das so ist.
Zitat: | Mir ist jetzt eigentlich nur wichtig zu wissen, ob auch negative Werte annehmen können oder immer nur positiv sind.[/quote
|
das hast du ja schon selbstmitbekommen, das es mal positiv und negativ ist, je nach annahme

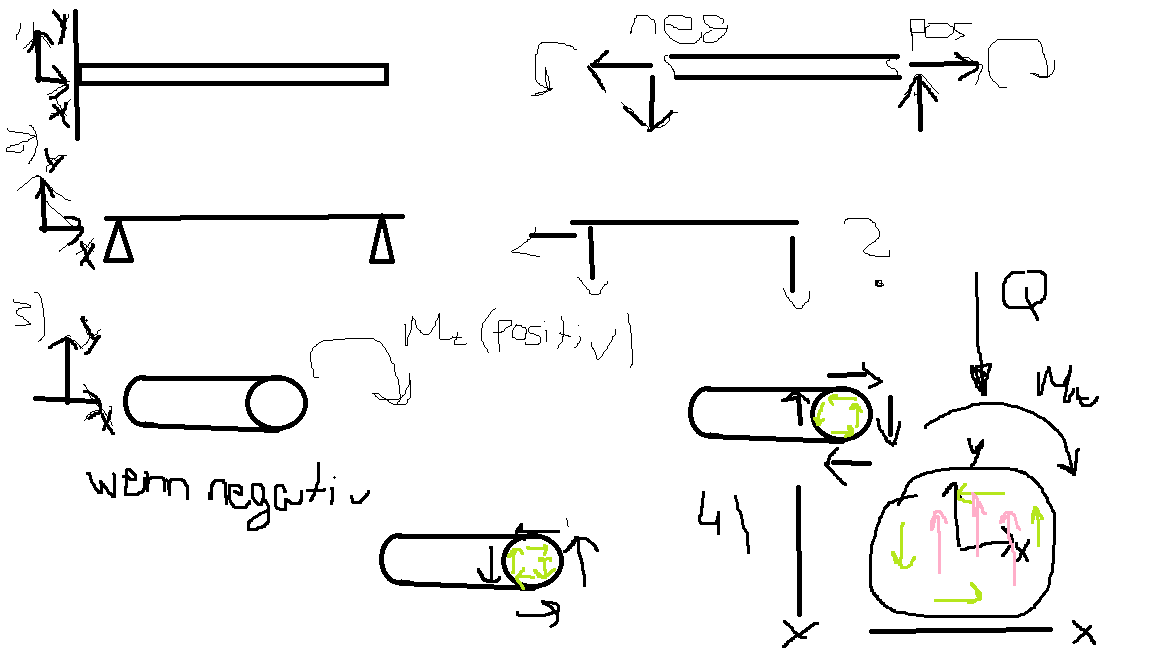

unterhalb angefügt die Schnittuferkovention
Das torsionsmoment ist das Moment um die xAchse, jetzt denk dich hinein wie wirken die Querkräfte aufgrund von Torison in y z, wenn du für das Torsionsmoment was positives erhalten würdest wie wirken sie bei plus y wie bei minus y wie bei plus z und wie bei plus y und welche Werte hätten sie dann positive negative.
also uhrzeiten 12,3,6,9
und dann denk dich weiterhin was würde es bedeuten wenn du für Fqz und Fqy (Abscherrgrößen) was positives erhalten würdest,, dann würden sie ja nach unten und nach links wirken.
Würde dann für jede Positon stimmen
und was würde es bedeuten wenn du nur eine der Größen FQ verkehrt rum annimmst
stimmen dann diese Gleichungen noch?
Beschreibung: |
|
Dateigröße: |
9.27 KB |
Angeschaut: |
3736 mal |
|
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
