Zugspannung Aufgabe

RonnyS311 · Anmeldungsdatum: 26.04.2017 Beiträge: 5

Hallo,
ich bin mir bei einer Aufgabe nicht ganz sicher, könnte mir vielleicht jemand sagen ob ich das richtig gemacht habe, oder nicht?

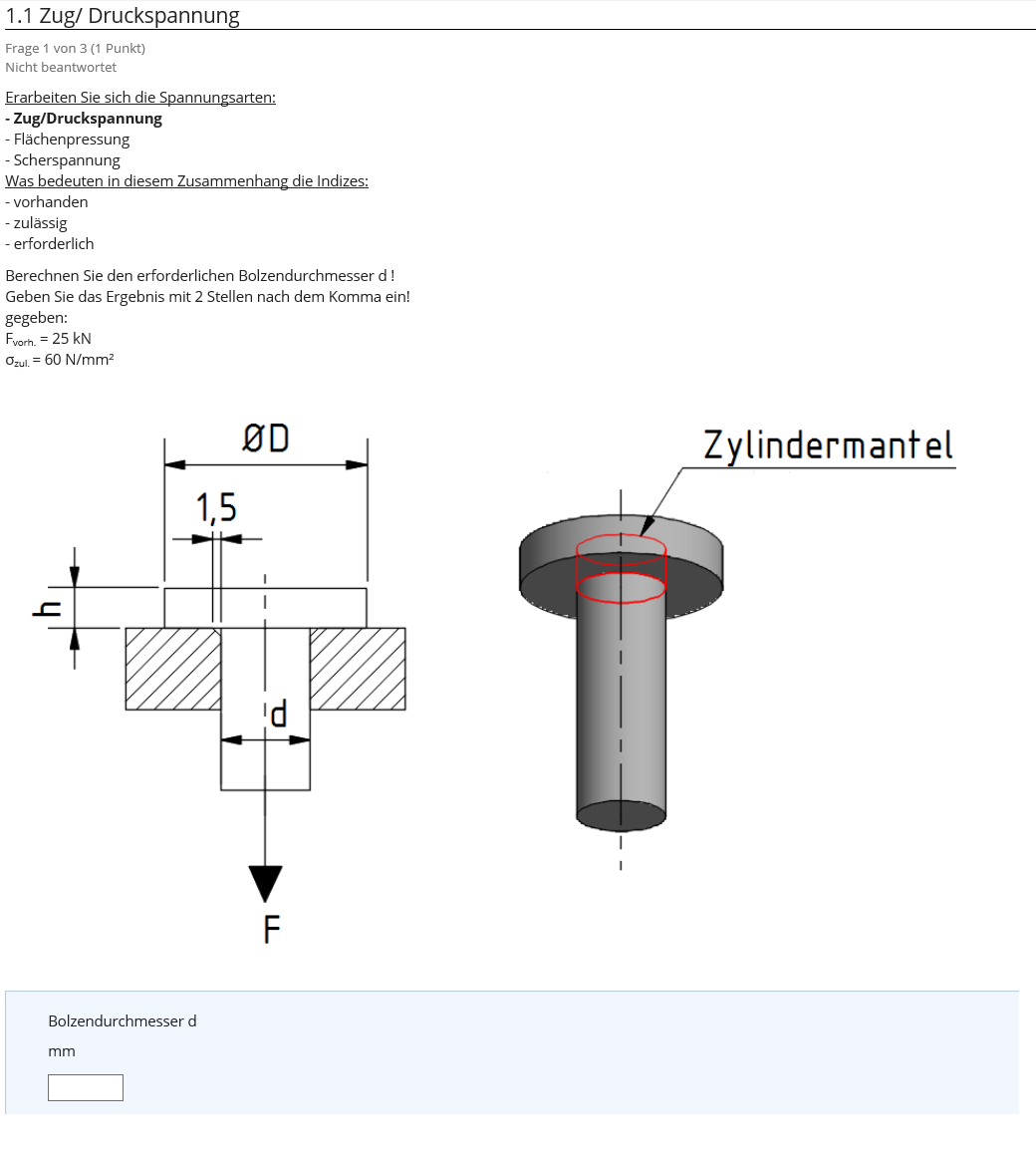

Also es geht um einen Bolzen, es ist eine zulässige Zugspannung und vorhandene Kraft gegeben. Gesucht ist der Durchmesser des Bolzens.

zuerst habe ich Fläche=Kraft/Zug gerechnet und auf 416,66 gekommen.
Dann über Radius=Wurzel (Fläche/PI) ist 11,51 und Durchmesser dann 23,02

mich irritiert die Angabe der Schweißnaht, aber die hat sicher nichts zu bedeuten?

Stimmt das Ergebnis oder hab ich was nicht beachtet?

PS: Habe die Aufgabe angehangen.
Danke!

Frankx · Anmeldungsdatum: 04.03.2015 Beiträge: 982

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 5868 Wohnort: jwd

d=23,04 mm

RonnyS311 · Anmeldungsdatum: 26.04.2017 Beiträge: 5

dann lag ich mit meinem Ergebnis ja richtig

danke!

Frankx · Anmeldungsdatum: 04.03.2015 Beiträge: 982

Das Ergebnis soll auf 2 Stellen nach dem Komma genau eingegeben werden.

Über die Sinnhaftigkeit möchte ich hier nicht diskutieren, aber ich komme auf 23,03 mm, liege also zwischen euren beiden Ergebnissen.
Bitte einfach noch mal prüfen!

.
