Belastung des Synchrongenerators im Inselbetrieb

Registrieren

FAQ

Suchen

Neue Frage »

Antworten »

Foren-Übersicht -> Elektrik

Autor

Nachricht

JOberst

Anmeldungsdatum: 18.03.2012
Beiträge: 69

JOberst Verfasst am: 23. Jun 2017 14:02 Titel: Belastung des Synchrongenerators im Inselbetrieb

Hallo!
Ich soll die Belastungskennlinie des Synchrongenerators im Inselbetrieb mit dem Zeigerdiagramm der vereinfachten Ersatzschaltung erklären. Leider stehe ich total auf dem Schlauch. Die Erregung ist konstant, damit auch die Polradspannung, die der Klemmenspannung im Generatorbetrieb voreilt. Welche Auswirkung hat aber jetzt die Erhöhung des belastenden Stroms, der senkrecht zur Differenzspannung steht, auf den Zeiger der Klemmenspannung?

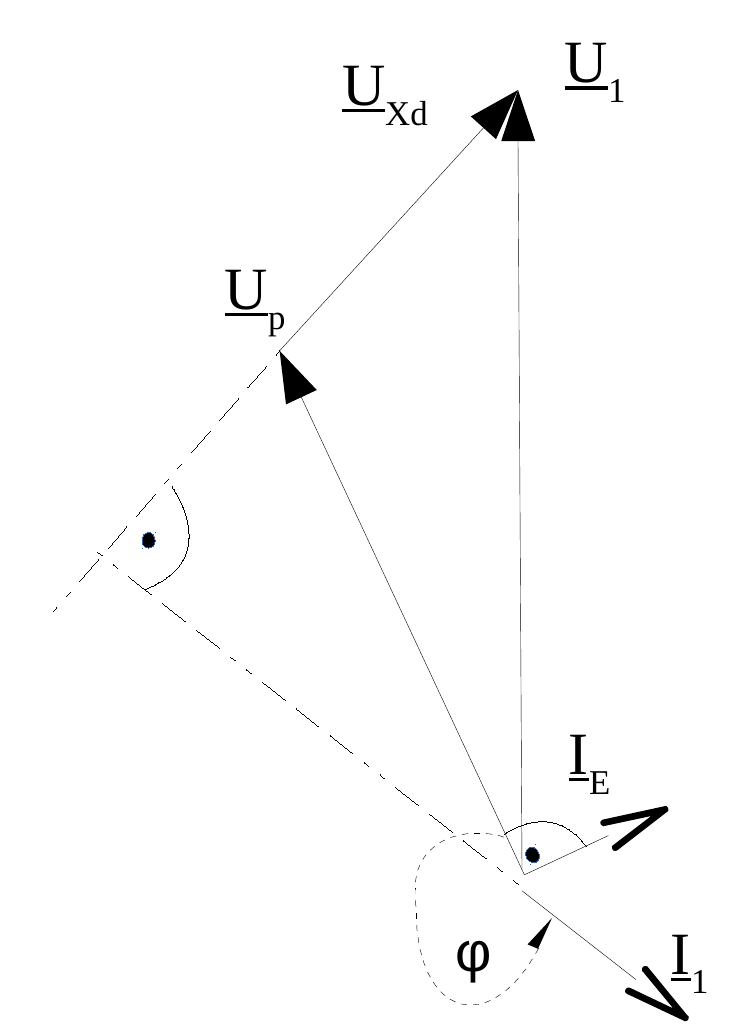

Ich habe die Messung als Diagramm und mein Zeigerdiagramm einmal angehängt, falls das hilft.


Beschreibung:

Dateigröße:

11.2 KB

Angeschaut:

894 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

27.79 KB

Heruntergeladen:

128 mal
