Belastung Nullleiter im unsymmetrischen Dreiphasensystem

karabiner · Anmeldungsdatum: 03.05.2022 Beiträge: 3

Hallo,

wir sollen in der Schule eine praktische Präsentation zum Ausgleichsstrom im Nullleiter bei der Sternschaltung machen. Hier haben wir uns überlegt zunächst die symmetrische Belastung zu zeigen, bei der der Nullleiter ja keinen Strom führt. anschließend wollen wir den selben Versuch mit der unsymmetrischen Belastung machen. Allerdings würden wir gerne, zu Effektzwecken, einen Alarmgeber an den Nullleiter anschließen, der zeigt, dass jetzt "plötzlich" ein Strom fließt. Das funktioniert auch soweit. Nur haben wir uns jetzt gefragt, ob man das überhaupt darf, bzw. ob das so dann noch einer korrekten Darstellung entspricht grübelnd

Da ja so auch die Spannung in den Außenleitern verändert wird....

ich hoffe ihr versteht was wir meinen und machen wollen Big Laugh

Vielen Dank an jeden der uns helfen will

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1547

Schalte doch einfach ein Amperemeter in den Nullleiter. Bei Symmetrie sollte kein Strom fließen.

Wie sieht den euer Schaltbild aus?

karabiner · Anmeldungsdatum: 03.05.2022 Beiträge: 3

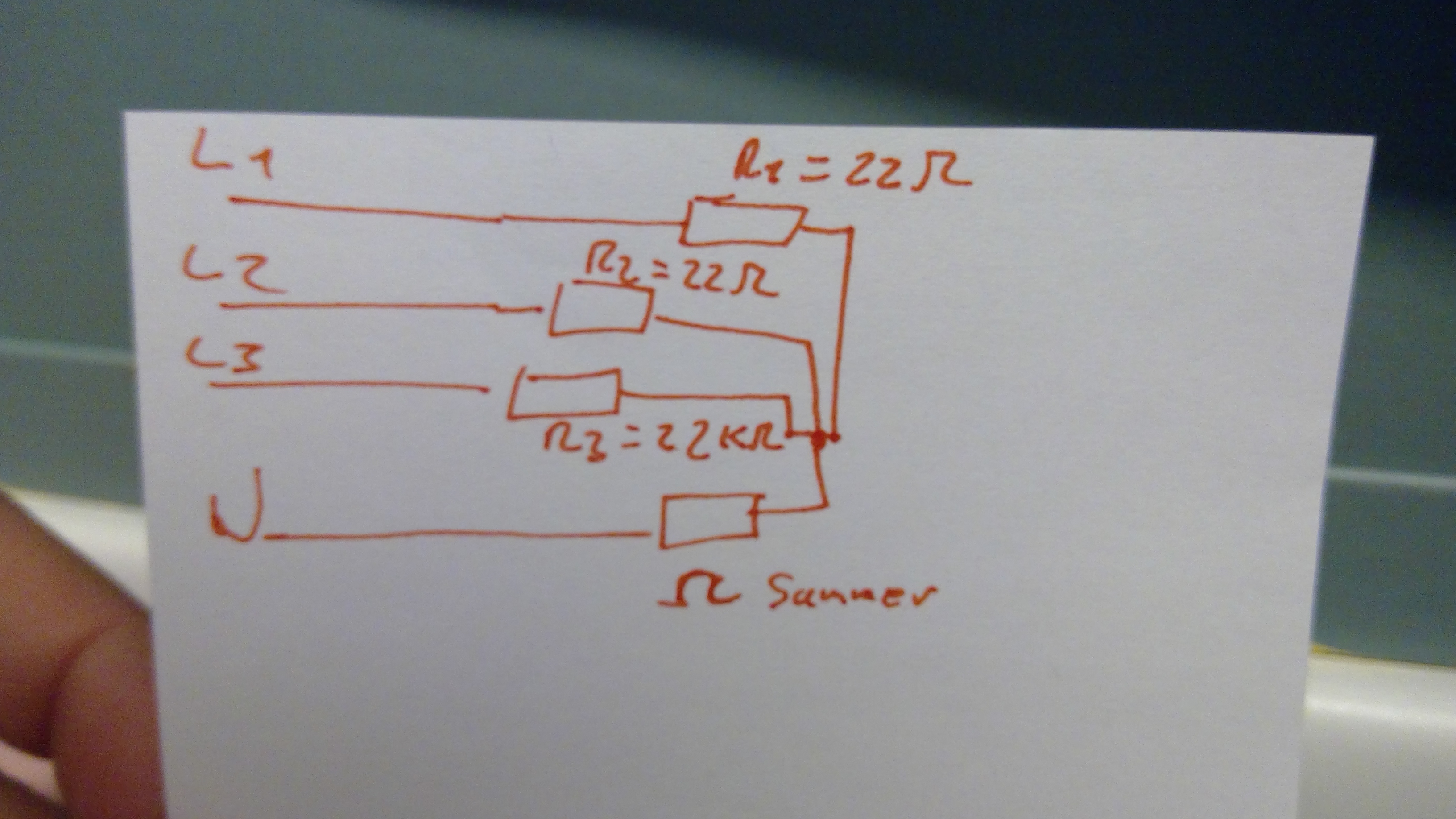

Erstmal Danke für die Antwort. Ja das machen wir ja. Aber das fanden wir zu langweilig. mit dem Toneffekt dachten wir, wird es "imposanter". Ich hab mal das Schaltbild kurz skizziert. Ah und wir arbeiten mit dem Festoboard. Das hat eine 7V-Drehstromsystem

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1547

Sieht ok aus, da wo der Summer ist hätte ich das Amperemeter geschaltet. Die Frage ist wie gross ist der Widerstand des Summers, damit das Ergebnis nicht verfälscht wird. Besser wäre ein Shunt, an dem man die Spannung abgreift und entsprechend verstärkt. Ein akustisches Signal kann man dann auch erzeugen.

karabiner · Anmeldungsdatum: 03.05.2022 Beiträge: 3

Ok vielen Dank. Ich messe den Summer morgen mal aus und schau dann anch. Aber was genau meinst du mit Shunt?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1547

Ein Shunt ist ein Nebenwiderstand mit sehr kleinen Ohmwert.

https://www.rutronik.com/de/artikel/detail/News/wie-wird-eine-strommessung-mit-shunt-durchgefuehrt/

jmd · Anmeldungsdatum: 28.10.2012 Beiträge: 577

Die Sachlage ist durchaus interessant
Üblicherweise betrachtet man bei asymmetrischer Belastung
1. Kein Widerstand im Nullleiter
2. Unendlicher Widerstand. Das bedeutet kein Nullleiter und damit die maximale Sternpunktspannung

Bei jedem Widerstand R>0 gibt es dann eine Sternpunktspannung bzw Sternpunktverschiebung. Das zu berechnen ist aber nicht einfach

jmd · Anmeldungsdatum: 28.10.2012 Beiträge: 577

Hier eine kleine Simulation
Anstelle eines großen Widerstandes habe ich oben einen Schalter eingebaut
Das Programm ist umsonst da kann jeder mitmachen

http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWc0wCZIA4AsBmBDUsM4A2AThxCxJCQUloFMBaMMAKADcQya3UQ6DODRRwtBjlRIGs6Ai48+ZAUPAqxEeiCkzBsMrjIIwkVDgphjlGAu69BAdlWYnAhlsnSxWFBgyOZGaQWI4YJBaQMvLsAE46OMoCWETq7uDwcQk0qM5UqbnppnDsAO5KIgIOVu5lFTUVhVB1Dk0OicKQdSnCHfnCTV3lPW79ac3DqQ0j-BOCrg04ieND8wN5Szl5XQDOa5XZB7IgAGYAhgA2O4xZM6KbRxklYBgQan14An2ScFCwEBAYFg-nAcHVPjoSMIRt86u8oRVYUA
