Klemmenspannung bei Last

s_punkt · Anmeldungsdatum: 03.11.2015 Beiträge: 34

Hallöchen, ich muss folgende Frage beantworten:
Wie verändert sich die Klemmenspannung, wenn man zwischen die Klemmen einen Widerstand schaltet?

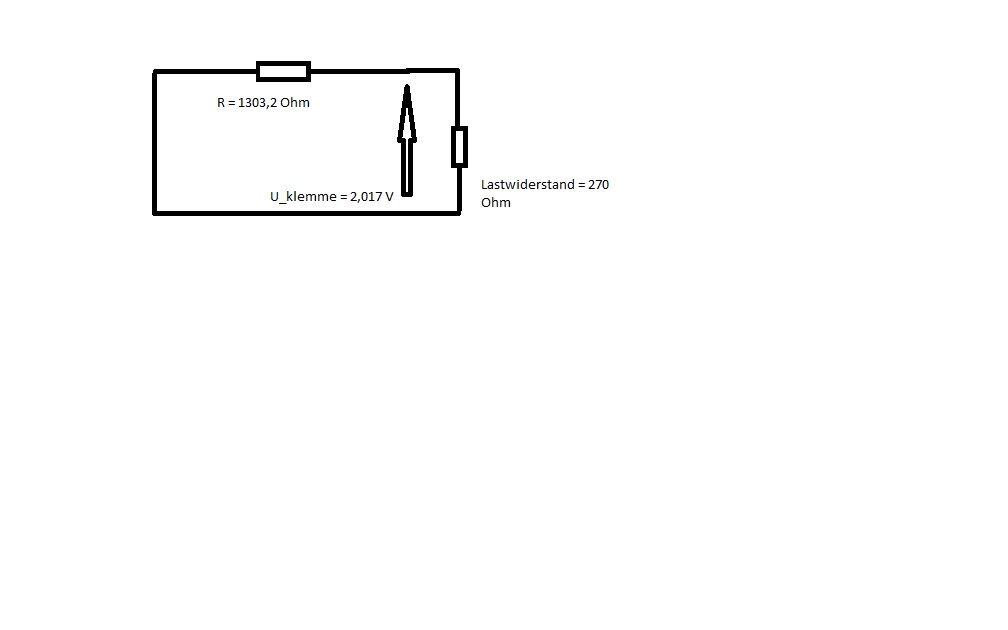

Das dazugehörige Schaltbild habe ich als Bild angehangen, ist nicht sehr elegant gezeichnet, aber sollte reichen. Hammer

Ich weiß, dass als Lösung für die Klemmenspannung unter Berücksichtigung des Lastwiderstandes 0,346 V rauskommen, aber wie kommt man darauf?

Was mir eben noch einfällt: Ich habe in der Schaltung vergessen, die Quellspannung zu nennen. Diese beträgt 10V.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

s_punkt · Anmeldungsdatum: 03.11.2015 Beiträge: 34

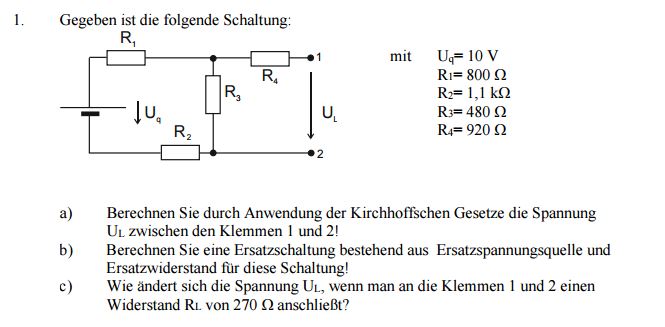

Bevor ich mich ganz blöd anstelle, bei dem Versuch zu zeichnen was ich meine, poste ich lieber direkt mal die Aufgabe.
Die um die es sich handelt ist die c. Big Laugh

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

s_punkt · Anmeldungsdatum: 03.11.2015 Beiträge: 34

Ja die hab ich und zwar:
Teil a)

Teil b)

Soweit sollte das auch passen, aber bei c fehlt mir total der Ansatz. Hammer

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
