Oszilloskop - Übungsaufgabe

Philipp68 · Anmeldungsdatum: 22.01.2016 Beiträge: 21

Meine Frage:
Hallo zusammen,

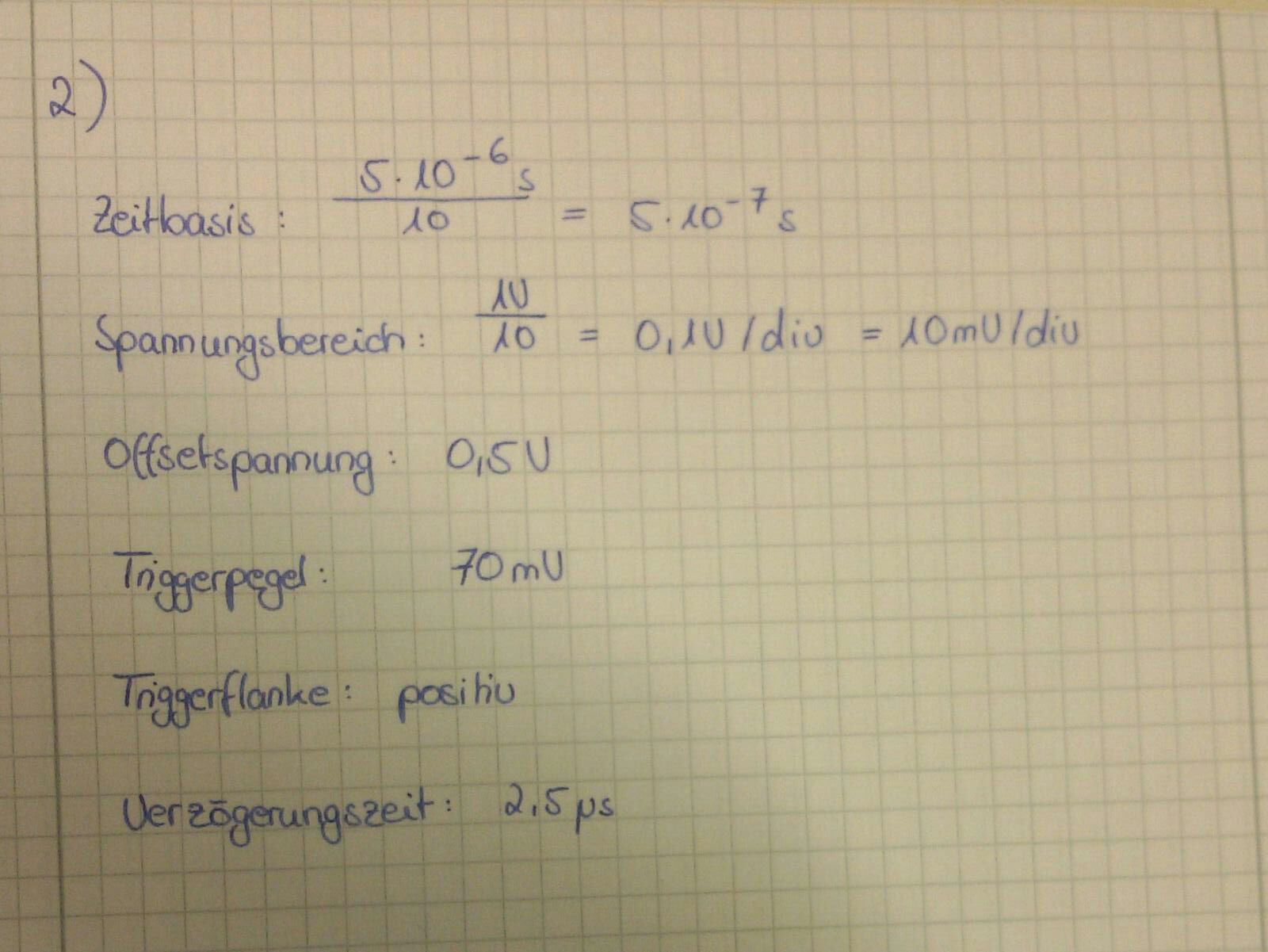

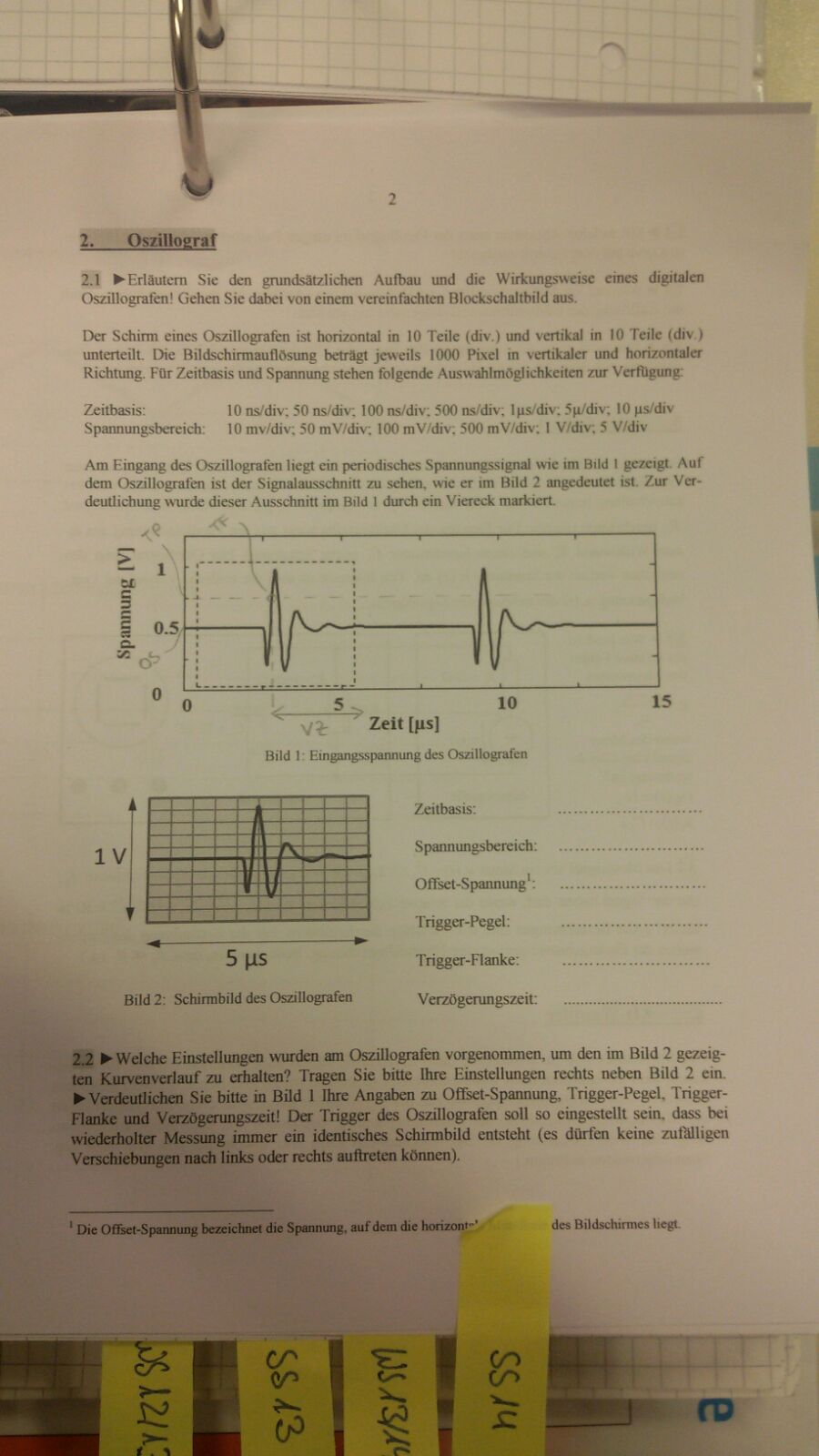

ich habe hier eine Übungsaufgabe gelöst und bin mir mit der Lösung und Einzeichnung nicht zu 100% sicher. Kann jemand die Lösung bestätigen? smile

Eine Frage habe ich noch und zwar handelt es sich hier um Pre - oder Posttriggerung? Der Triggerpunkt befindet sich im eingerahmten Bereich, bedeutet das nun, dass es sich um Pretriggerung handelt?
Definiton von Pre: Triggerereignis ist auf Schirmbild erkennbar.
Für Post das Gegenteil.
Vielen Dank!

Meine Ideen:
-

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Beachte zunächst, dass z.B. 0,5V=500mV. Bei Dir ist bei der "Milli-Umrechnung" immer ein Faktor 10 verlorengegangen!

Die Zeitbasis sollte wie der Spannungsbereich auf div bezogen sein. Nimm also einen der angegebenen Bereiche.

Die Verzögerung ist der Abstand vom Triggerzeitpunkt zum ersten Messpunkt, und die ist erstens nicht exakt angegeben und müsste zweitens negativ sein, denn, wie Du richtig schreibst, ist das ein Pre-Trigger, und der bedeutet negative Verzögerung.

Viele Grüße
Steffen

Philipp68 · Anmeldungsdatum: 22.01.2016 Beiträge: 21

Erstmal Danke für deine Antwort!
Stimmt, es müsste 100mV/div sein und steht zur Auswahl.
Als Zeitbasis dann 500 ns.
Ich verstehe das nicht so ganz mit der Verzögerungszeit...Ist mein erster Messwert nicht direkt nach Überschreitung der Triggerschwelle d.h die Zeit von 0 bis zum Triggerzeitpunkt?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Philipp68 · Anmeldungsdatum: 22.01.2016 Beiträge: 21

Tut mir Leid, ich meinte natürlich 500 ns/div smile

Ok, also kommt als Verzögerungszeit 2,4 Mikrosekunden in Betracht, im Bild 2 4,5 Teile (bis zum negativen Triggerereignis) á 500 ns/div ?!

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Nein, die Verzögerungszeit ist hier, wie ich ja auch schon mehrfach geschrieben habe, negativ. Es gibt kein negatives Triggerereignis, Ereignisse sind weder positiv noch negativ. Es gibt nur ein Triggerereignis und eine Zeit, ab der dann gemessen wird. Die kann positiv sein (z.B. +1ms nach dem Auslösen), oder eben, wie hier, negativ. Dazu muss man natürlich vorher schon was gemessen haben, was erst mal nur in den Speicher geschrieben wird. Wenn der Trigger auslöst, holt man dies dann raus, hier also alles, was in den 2,4µs vorher so am Eingang los was.
