Transistor als Schalter

Lustiger385 · Anmeldungsdatum: 16.01.2016 Beiträge: 16

Hey Leute!

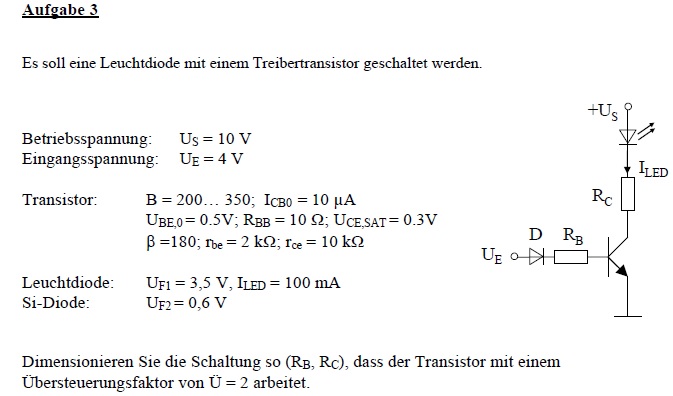

Ich habe mal ne Frage zu der Aufgabe im Anhang.
Ich verstehe nicht Wann ich welchen Wert der Stromverstärkung B benutzen muss und (schlimmer) warum?

Auch verstehe ich nicht wozu ich rbe und rce bzw Beta brauche, ich befinde mich doch im Gleichstrombetrieb?!

Und zu guter letzt verstehe ich nicht Was RBB dort macht. RBB ist ja der Basis-Bahn-Widerstand, ist nicht rbe=RBB?

Ich hoffe dass mir jemand helfen kann, ich habe mich durch den Goßner gelesen und bin verwirrter als zuvor...

Ich habe versucht die Widerstände zu errechenen aber das kommt mir zu einfach vor, kann das so stimmen?

Bzw. habe ich jetzt RC=(Us-UF1-Uce)/IC=62ohm und RB=(UE-UF2-UBE,0)/((IC/Bmin)*Ü)=2,9Kohm raus.

Aber das kann doch nicht so einfach gewesen sein. Ich weiß nichtmal ob UBE,0 da in der RB Formel richtig ist.

MFG!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

das sieht OK aus. Die Kleinsignalparameter bringen hier nichts. Ich weiß jetzt nur nicht, was Ube0 ist. Ein normales Ube ist ca 0,65V. Ist aber egal...

Lustiger385 · Anmeldungsdatum: 16.01.2016 Beiträge: 16

Kann es sein das UBE0 die Spannung ist bei der die BE-Strecke gerade so leitend wird (Knichkennlinie?) Dann wäre UBE0 für den Übersteuerungsbetrieb das falsche oder?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ja das kann durchaus sein. du kannst dann

Ube(Ib) = Ube,0 + rbe*Ib rechnen

Das wäre dann aber

0,5V + 2kOhm*1mA = 0,5+2 = 2,5V, was ebenfalls Unsinn ist.

--> keine Ahnung, schau mal in dein Skriptum. Trotzdem stimmt deine Rechnung, denn ob du 0,65 oder 0,5V annimmst, ändert das >Ergebnis nur geringfügig.

Lustiger385 · Anmeldungsdatum: 16.01.2016 Beiträge: 16

Danke dir
