Transistor als Schalter - Widerstände, Stromverstärkung

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

Hallo, die folgende Aufgabe macht mir Schwierigkeiten:

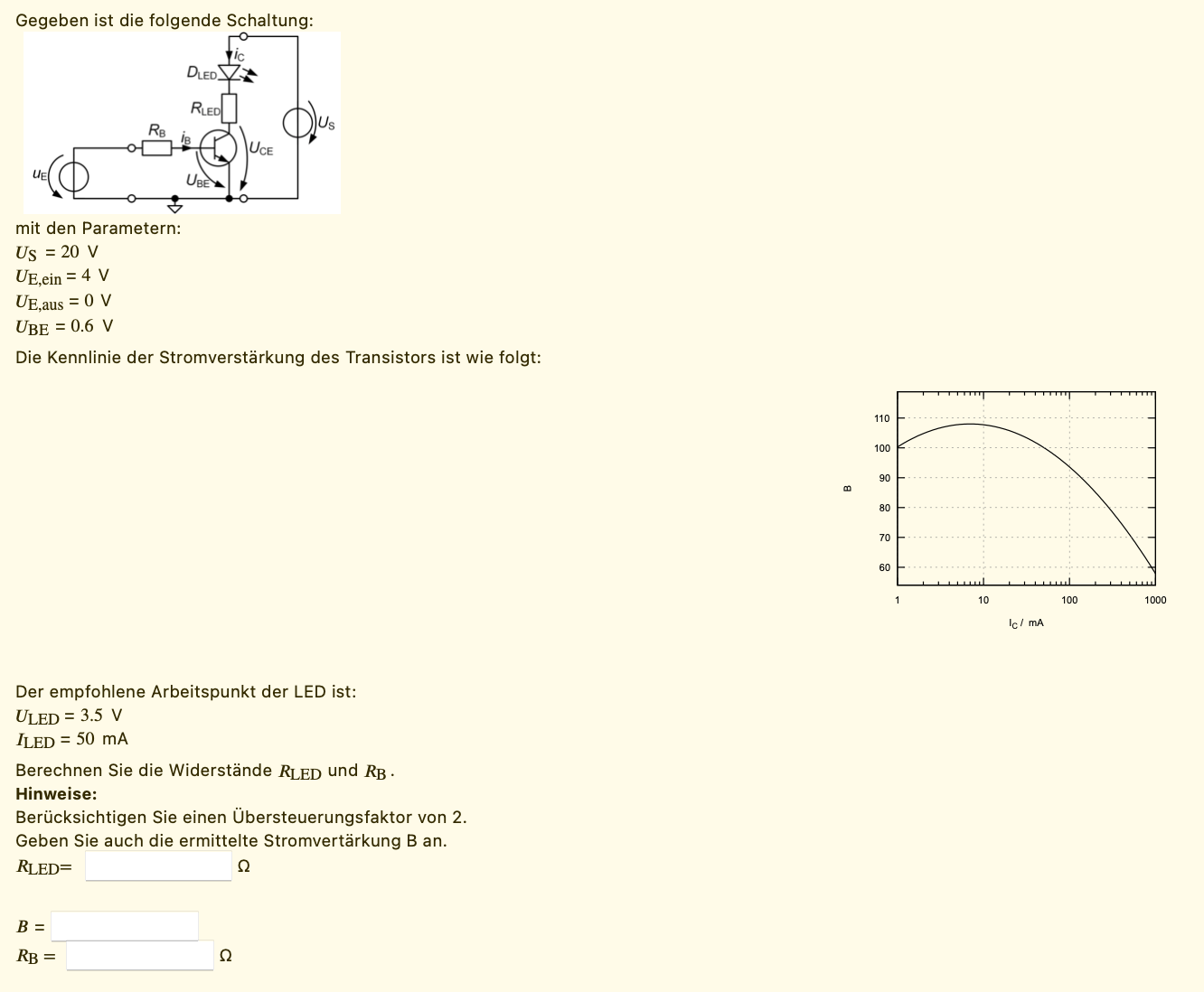

im Anhang

Ich komme nicht dahinter, wie der Transistor hier als Schalter funktioniert. Wie geht man bei der Berechnung am besten vor, um die angegebenen Werte zu finden?

Für jede Hilfe bin ich dankbar!

Fragvogel_1 · Anmeldungsdatum: 30.03.2022 Beiträge: 73

Hi,

ist der Vorwiderstand der LED. Normalerweise

.
Da

nicht angegeben ist, setzt du 0 ein.
Stromverstärkung entnimmst du dem Diagramm, damit kannst du den Basisstrom errechnen. Den nimmst du, wegen Übersteuerung, mal 2 und kannst den

errechnen.

---------
Wie ist das hier eigentlich geregelt, sollten Fragen ohne jeglichen Lösungsversuch beantwortet werden?

Grüße
