Smart Junior Verfasst am: 10. Jan 2016 22:19 Titel: Lichtbrechung und Reflexion |
|
|
Meine Frage:
Hallo,
es geht um die sogenannten Black Boxen, in die Strahlen einfallen und die Strahlen verlassen und man muss herausfinden, was sich in der Box befindet, bei meiner Aufgabe entweder ein Spiegel oder eine Linse - es geht auch drum was für ein Spiegel und was für eine Linse und natürlich ist die Lage entscheidend. Meine Frage: Wie bekommt man das heraus?
lG D.
Meine Ideen:
Möglicherweise handelt es sich um Wölbspiegel, flachen Spiegel, Zerstreuungslinse und Sammellinse, bei zweien bin ich mir aber nicht sicher. Problem: man muss das Objekt dann auch noch in den Kasten zeichnen und die Strahlen vervollständigen.
|
|
|
Clever
Anmeldungsdatum: 10.01.2016 Beiträge: 12 Wohnort: BW
|
|
|
PhyMaLehrer
Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig
|
PhyMaLehrer Verfasst am: 12. Jan 2016 12:03 Titel: |
|
|
Mit 2 und 3 bin ich einverstanden.
Wenn in 1 ein Konkavspiegel ("Weihnachtsbaumkugel") wäre, müßten die reflektierten Strahlen auseinander laufen. Es sieht aber so aus, als ob auch die schrägen Strahlen parallel sind.
Verlängere doch einmal die einfallenden und reflektierten Strahlen innerhalb des Kastens. Vielleicht hast du dann eine Idee...
Bei 4 mußt du einfach hinnehmen, daß die einfallenden Strahlen so verlaufen. Wenn es dir besser geht, wenn du weißt, wo sie herkommen, dann nimm an, weiter links (im Bild nicht sichtbar) fällt ein paralleles Lichtbündel auf eine Sammellinse . Der Verlauf der Strahlen nach der Linse ist deine Ausgangssituation.
Und was gäbe es dann noch für eine Möglichkeit für den Inhalt von Kasten 4?
|
|
|
Brillant
Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen
|
Brillant Verfasst am: 12. Jan 2016 12:08 Titel: |
|
|
Meine Ideen:
1. Ein Flachspiegel, ungefähr diagonal im Quadrat.
2. Ein Flachspiegel parallel zur Grundfläche des Rechtecks.
3. Zwei Prismen oder konkave Linse.
4. konvexe Linse
_________________ Glaubt nicht dem Hörensagen ... oder eingewurzelten Anschauungen, auch nicht den Worten eines verehrten Meisters; sondern was ihr selbst gründlich geprüft und als euch selbst und anderen zum Wohle dienend erkannt habt, das nehmt an. Siddhartha Gautama |
|
|
Clever
Anmeldungsdatum: 10.01.2016 Beiträge: 12 Wohnort: BW
|
Clever Verfasst am: 12. Jan 2016 16:30 Titel: |
|
|
Hallo,
danke für die Antworten.
Ich habe schon die Strahlen verlängert aber das bringt mich ganz und gar durcheinander. Ich kann mir einfach nur schwer vorstellen was in dem Kasten ist. Ich habe mir auch schon verschiedene Strahlenverläufe angsehen und die Idee mit dem diagonal hatte ich auch schon (beim 1. Kasten) aber wenn der Spiegel diagonal da drin wär würden die Strahlen oben doch gerade rauskommen und nicht leicht schräg, das ist das was mich stutzig macht.
lG
|
|
|
Brillant
Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen
|
Brillant Verfasst am: 12. Jan 2016 17:07 Titel: |
|
|

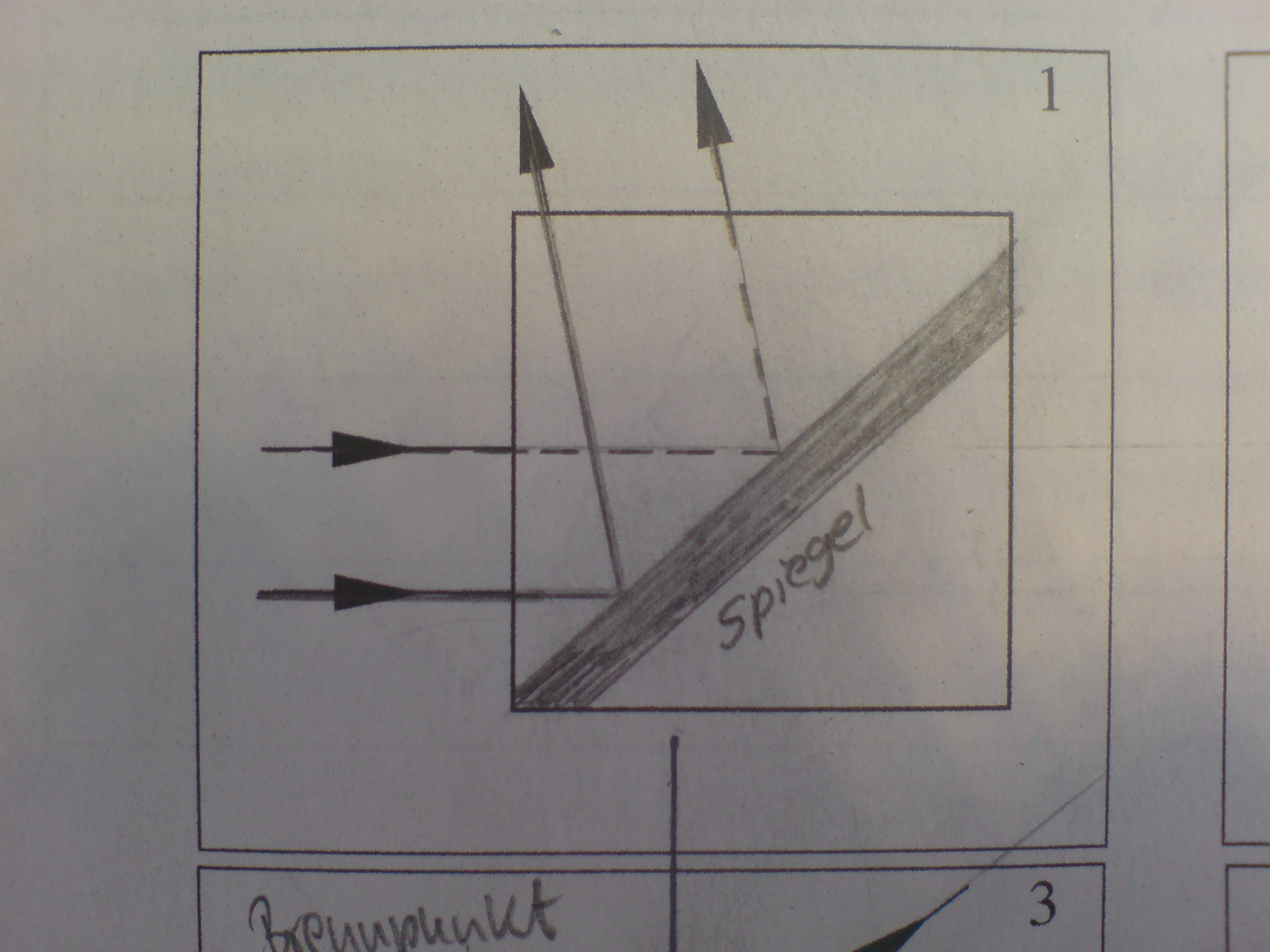

Clever hat Folgendes geschrieben: | (beim 1. Kasten) aber wenn der Spiegel diagonal da drin wär würden die Strahlen oben doch gerade rauskommen und nicht leicht schräg, das ist das was mich stutzig macht. |
Dann drehe den Spiegel mal in Gedanken. Die herauskommenden Strahlen schwenken mit.
Ich habe deine Zeichnung ausgedruckt und auf Papier die Strahlen verlängert, sie ist leicht verzerrt. Und jetzt messe ich nach. Die beiden eingehenden Strahlen sind 15 mm auseinander, die austretenden 20 mm. Das ist mit einem planen Spiegel nicht erklärbar, da muss ich noch mal nachdenken.
...
Habe mir eine fokussierbare Taschenlampe und einen Spiegel geschnappt und das gespiegelte Licht auf eine Stelle der Wand projiziert. Nun Spiegel und Taschenlampe gedreht, aber die Projektion immer auf denselben Fleck. Die Größe ändert sich nicht mit dem Winkel. Schätzung bestätigt.
Es sind 2 Spiegel, der für den oberen eingehenden Strahl leicht nach rechts versetzt. Dadurch versetzt auch der ausgehende Strahl nach rechts, der Abstand wird größer.
_________________ Glaubt nicht dem Hörensagen ... oder eingewurzelten Anschauungen, auch nicht den Worten eines verehrten Meisters; sondern was ihr selbst gründlich geprüft und als euch selbst und anderen zum Wohle dienend erkannt habt, das nehmt an. Siddhartha Gautama |
|
|
Clever
Anmeldungsdatum: 10.01.2016 Beiträge: 12 Wohnort: BW
|
Clever Verfasst am: 19. Jan 2016 12:20 Titel: |
|
|
Hallo,

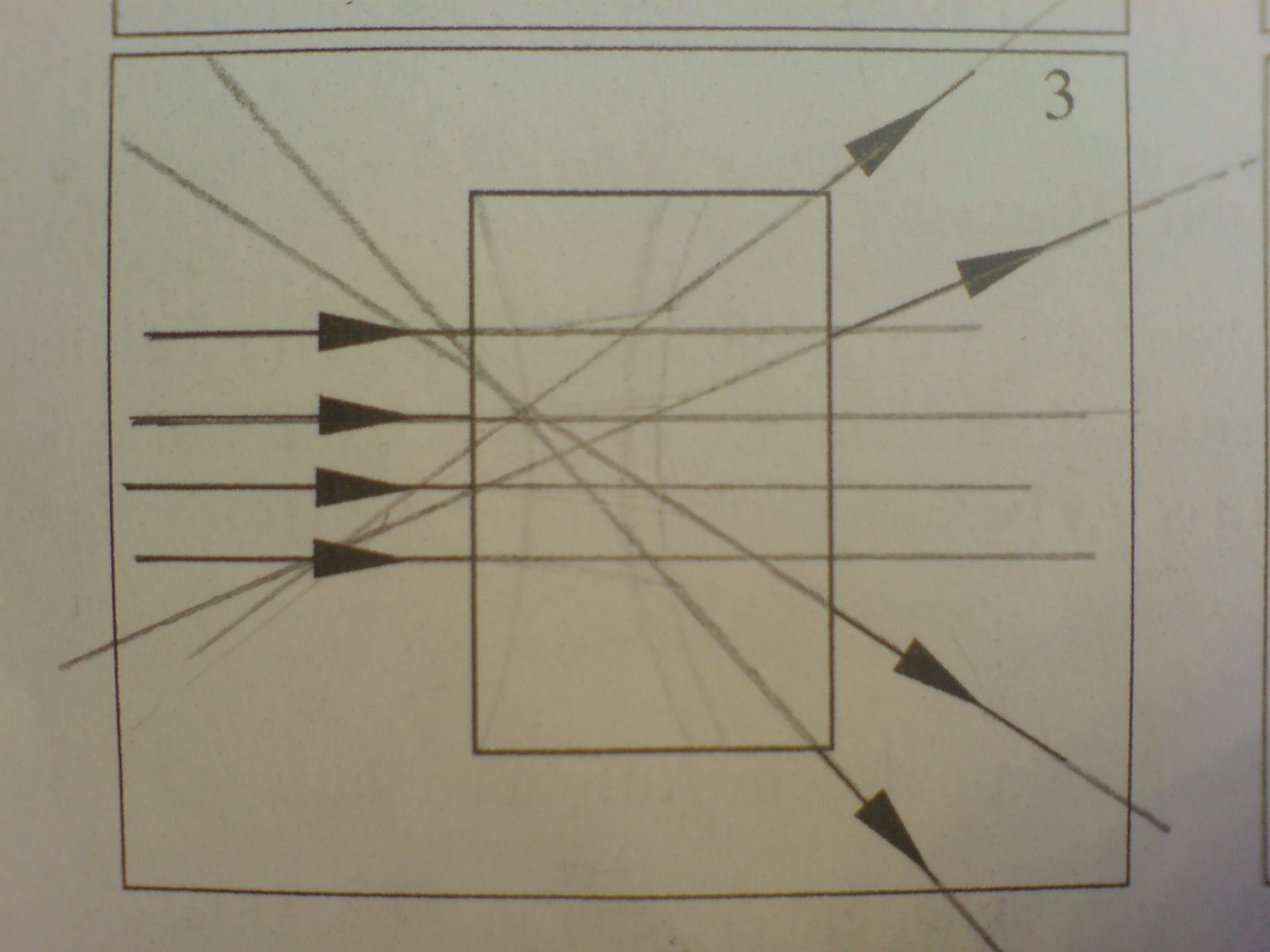

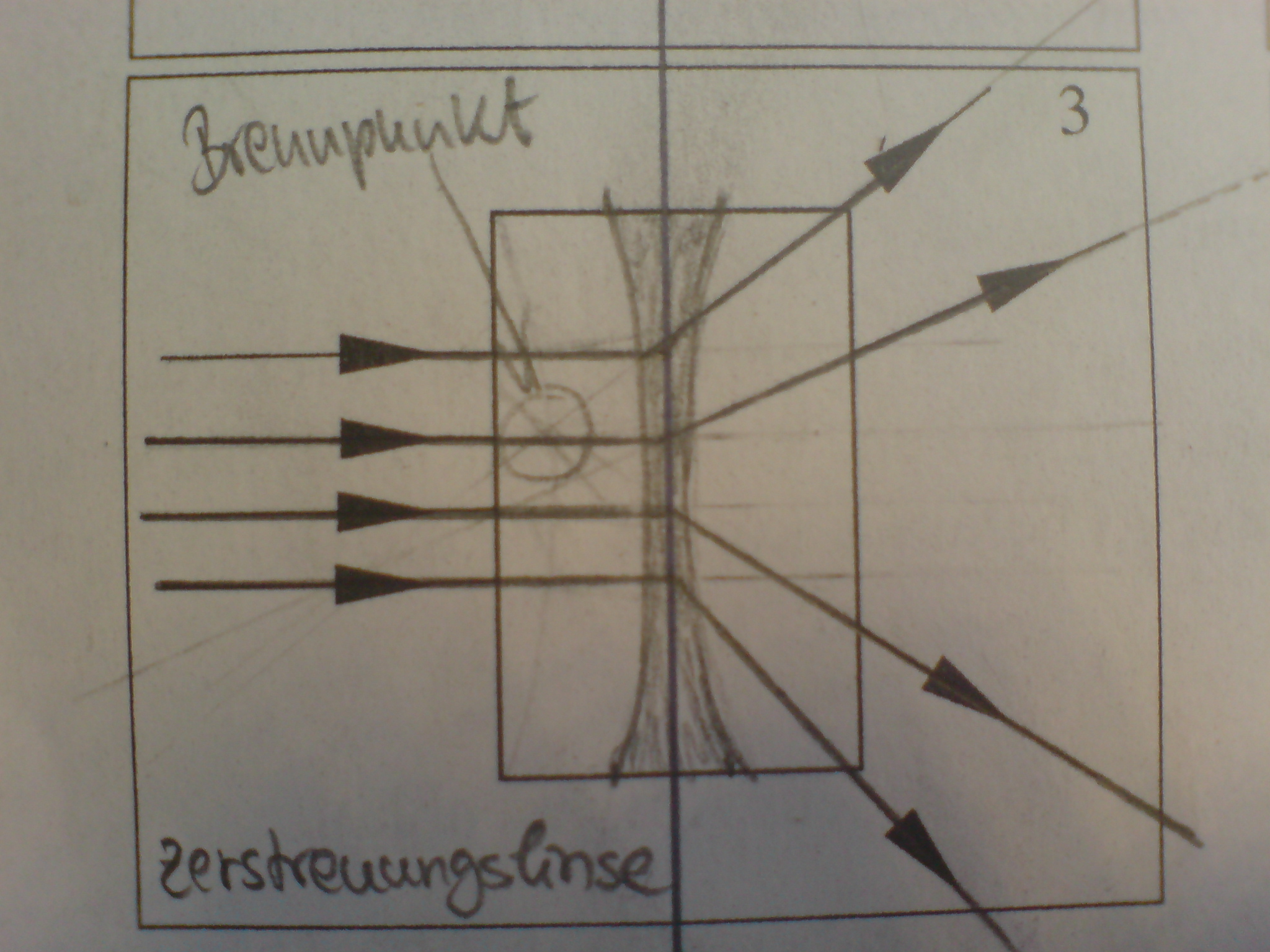

vielen Dank für die hilfreiche Antwort. Leider hänge ich immer noch fest. Auf Rücksprache mit dem Lehrer sagte er, es befindet sich nur ein Spiegel in dem Kasten. Ich habe mich nun versucht an der Sache aber wenn der Spiegel so im Kasten wär, wie ich ihn eingezeichnet hab, müssten die Strahlen oben doch grade rauskommen!? Und das mit der Zerstreuungslinse kapier ich garnicht. Da stimmt was mit dem Brennpunkt nicht. Habe meine Versuche angehängt.
LG D.
Beschreibung: |
|
Download |
Dateiname: |
strahlen2.JPG |
Dateigröße: |
788.82 KB |
Heruntergeladen: |
873 mal |
Beschreibung: |
|
Download |
Dateiname: |
strahlen1.jpg |
Dateigröße: |
874.46 KB |
Heruntergeladen: |
528 mal |
Beschreibung: |
|
Download |
Dateiname: |
spiegel.JPG |
Dateigröße: |
839.05 KB |
Heruntergeladen: |
1711 mal |
|
|
|
|
