Feldeffekt Transistor- Pinch-Off-Spannung, Drain-Strom

elsu-15 · Anmeldungsdatum: 30.06.2015 Beiträge: 1

Hallo,

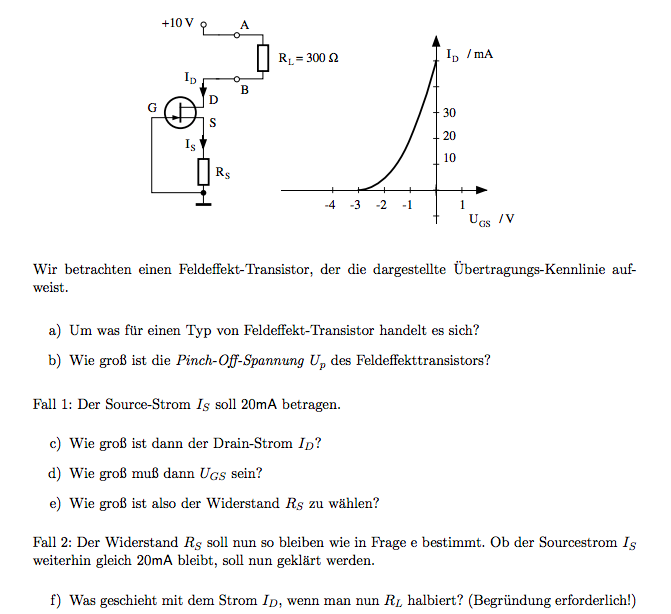

bei der folgenden Aufgabe zur Klausurvorbereitung komme ich einfach nicht weiter. Bei der a) habe ich soweit herausgefunden, dass es ein n-Kanal Sperrschicht-FET sein müsste oder? Bei den anderen Aufgaben sehe ich nur schwarz.... :hammer:

Khaleb · Anmeldungsdatum: 01.05.2015 Beiträge: 64

B) die pinchoff spannung ist jene spannung bei der der kanal komplett abgeschnürt ist. Soviel ich mich erinnern kann ist das aus der kennlinie dort wo der drainstrom null wird, weil dann schon am source der kanal abgeschnürt ist, es also überhaupt keinen kanal gibt, hier -3V, reine lernfrage.
c) solange der jfet richtig betrieben wird gibts über das ganze gate eine sperrschicht, also fliesst beim gate nur ein sperrstrom rein den man hier vernachlässigt. Somit sind sourcestrom und drainstrom gleich gross und hier 20mA.
d) da du aus c weisst das der drainstrom 20mA ist siehst du in der kennlinie nach und liest

ab.
E) mit d) kennst du die spannung am source widerstand, 1V, mit der angabe des sourcestromes von 20mA kennst du den strom und kannst daher den widerstand ausrechnen.

F) ist verwickelter und hängt auch davon ab ob der arbeitspunkt im pentoden (sättigungsbereich)oder triodenbereich (linearer bereich) des fet liegt. Bei 300 ohm Lastwiderstand ist die drainspannung bei 20mA laststrom 4V (6 V fallen am lastwiderstand ab) die spannung von gate zu drain ist damit -4V und somit ist der kanal am drain komplett abgeschnürt da das negativer als die Pinch-off spannung von -3V is. also pentodenbereich, das ist dort wo die kennlinie drainstrom über drain-source spannung ( mit fester gatesource spannung als parameter) ganz flach ist - das kennst du doch, oder? Wenn man nun den lastwiderstand kleiner macht, steigt die drain spannung nur noch mehr da am lastwiderstand weniger spannung abfällt und man bleibt im pentodenbereich( sagt man das heute noch ?) und der sourcestrom steigt nur geringfügig. Zusätzlich gibts noch eine gegenkopplung, denn bei höherem sourcestrom wird die spannung zwischen gate und source negativer, das heisst man wandert auf der kennlinie drainstrom über gate-source spannung nach links, also dreht der fet ab und der drainstrom sinkt wieder, also eine gegenkopplung - das will der prüfer wahrscheinlich auch hören. Das heisst der drainstrom und der sourcestrom ändern sich meiner meinung nach praktisch nicht.
