 Elektrik21 Verfasst am: 26. Apr 2015 14:46 Titel: Transformator |
 |
|
Hallo alle zusammen ,da ich bei meiner 1 geposteten AUfgabe kaum Hilfe bekommen habe , habe ich gedacht poste ich eine andere Aufgabe bei der ich
nicht weiter komme:

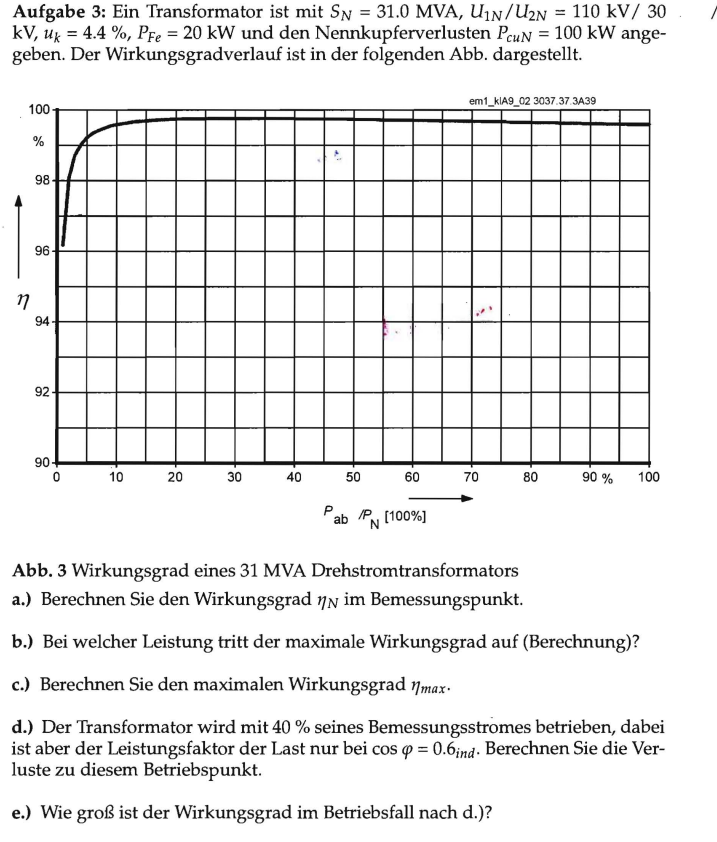

Die Aufgabenstellung hänge ich an.
Mein Ansatz für die a)
Den Wirkungsgrad berechnet man doch so:
n = 1 - (Verlustleistung)/(aufgenommene Leistung) = 1- (100kw+20kw)/ ?
Ich verstehe nicht so ganz genau welchen Wert ich für die aufgenommene Leistung einsetzen soll?
Kann mir jemand helfen ?
| Beschreibung: |
|
Download |
| Dateiname: |
Trafo.png |
| Dateigröße: |
234.84 KB |
| Heruntergeladen: |
136 mal |
|
|
 |
Virus01
Anmeldungsdatum: 07.01.2010
Beiträge: 106
|
| Virus01 Verfasst am: 27. Apr 2015 01:46 Titel: |
|
|
Hallo,
Ich würde da mal die Leistung von 31.00 MVA einsetzen. Sonst hat mal glaub keine brauchbaren Angaben für die a)
Grüße
|
|
|
Elektrik21
Anmeldungsdatum: 25.04.2015
Beiträge: 63
|
| Elektrik21 Verfasst am: 27. Apr 2015 07:52 Titel: |
|
|
|
Kannst du mir bitte auch noch erklären welche Formel ich bei der b) nehmen muss ?
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 27. Apr 2015 08:19 Titel: |
|
|
| Virus01 hat Folgendes geschrieben: | Hallo,
Ich würde da mal die Leistung von 31.00 MVA einsetzen. Sonst hat mal glaub keine brauchbaren Angaben für die a)
Grüße |
Was meinst du damit? Da steht alles, was man braucht - und du vermittelst den Eindruck, es wäre zuwenig angegeben?
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
Virus01
Anmeldungsdatum: 07.01.2010
Beiträge: 106
|
| Virus01 Verfasst am: 27. Apr 2015 09:15 Titel: |
|
|
|
Ich wollte damit sagen, dass man für den Aufgabenteil a) wahrscheinlich keine weiteren Angaben braucht außer die angegebene Leistung.
|
|
|
Elektrik21
Anmeldungsdatum: 25.04.2015
Beiträge: 63
|
| Elektrik21 Verfasst am: 27. Apr 2015 09:17 Titel: |
|
|
|
S bedeutet doch Scheinleistung in dem Fall oder ?
|
|
|
Virus01
Anmeldungsdatum: 07.01.2010
Beiträge: 106
|
| Virus01 Verfasst am: 27. Apr 2015 09:23 Titel: |
|
|
Genau, ich hab gedacht dass man da vllt. zunächst die Wirkleistung berechnen muss, aber es ist kein Leistungsfaktor angegeben.
Was aber sein kann ist dass die bei der a) nur die allgemeine Formel in Abhängigkeit von Pab suchen und du diese dann bei b) ableiten sollst...
|
|
|
Elektrik21
Anmeldungsdatum: 25.04.2015
Beiträge: 63
|
| Elektrik21 Verfasst am: 27. Apr 2015 10:14 Titel: |
|
|
Die lösung bei der a) scheint zu stimmen ,da sie es in meiner Musterlösung genauso gemacht haben.
Ich habe mal meine Lösung mit angehägt .
Vertsehst du wie die auf die Formel von der b) kommen ?
Haben die das hergeleitet oder wie genau?
| Beschreibung: |
|
Download |
| Dateiname: |
Trafolös.png |
| Dateigröße: |
265.23 KB |
| Heruntergeladen: |
153 mal |
|
|
|
Elektrik21
Anmeldungsdatum: 25.04.2015
Beiträge: 63
|
| Elektrik21 Verfasst am: 27. Apr 2015 16:48 Titel: |
|
|
Warum haben die den 31,0 *1000 gerechnet ?
Warum wird da mal 1000 genommen ?
Kann man sich die Formel so merken einfach?
Ich hatte sie so nicht im internet gefunden.
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 27. Apr 2015 17:52 Titel: |
|
|
| Elektrik21 hat Folgendes geschrieben: |
Warum haben die den 31,0 *1000 gerechnet ?
Stell den Wirkungsgrad in Abhängigkeit von der Belastung dar. Was muss man tun, um ein Maximum zu erhalten? Richtig: Ableiten - wie Virus01 schon erwähnte...
Daraus folgt, dass im Punkt des maximalen Wirkungsgrades die Eisenverluste gleich den Kupferverlusten sein müssen.
Der Rest ist Rückeinsetzen in den allgemeinen Zusammenhang für den Wirkungsgrad,
Warum wird da mal 1000 genommen ?
Was hat man in die Wurzel eingesetzt? kW oder W ? und was unten? Dann darfst du drei mal raten, woher der Faktor "1000" kommt.
Kann man sich die Formel so merken einfach?
Naja, niemand wird sich gerne solche Formeln merken. Man leitet sie bei Bedarf her. Natürlich - wenn ich pro Tag dutzende solche Rechnungen mache, werde ich sie mir irgendwann merken. Das sehe ich aber als unnötig, da die Herleitung ~3 min dauert.
Ich hatte sie so nicht im internet gefunden.
mag sein - aber erwartest du, dass dir alles am Servierteller präsentiert wird? Du brauchst nur suchen nach: Trafo, Wirkungsgrad - dann wirst du gleich fündig.
|
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
Elektrik21
Anmeldungsdatum: 25.04.2015
Beiträge: 63
|
| Elektrik21 Verfasst am: 27. Apr 2015 20:21 Titel: |
|
|
Was muss ich denn jetzt bei der c) beim maximalen Wirkungsgrad beachten?
Tut mir leid das ich gleich wieder bei der nächsten Aufgabenteil gleich wieder frage.
Das Thema fällt mir ein wenig schwer.
|
|
|
Virus01
Anmeldungsdatum: 07.01.2010
Beiträge: 106
|
| Virus01 Verfasst am: 27. Apr 2015 21:02 Titel: |
|
|
Danke an schnudl..
In Mathe habt ihr doch bestimmt Maximum und Minimum einer Funktion bestimmt. Man hat da den x-Wert vom Maximum berechnet und wie hat man dann den dazugehörigen Wert f(x) rausgekriegt??
Genauso muss man die b) für die c) nutzen...
|
|
|
Elektrik21
Anmeldungsdatum: 25.04.2015
Beiträge: 63
|
| Elektrik21 Verfasst am: 27. Apr 2015 21:15 Titel: |
|
|
Man hat doch Werte für x eingesetzt oder ?

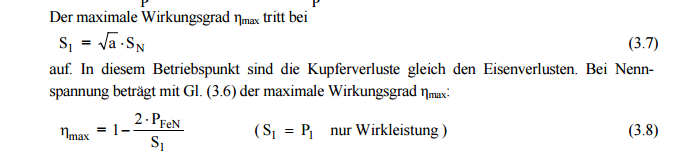

Im internet habe ich diese Formel gefunden ,kann ich die für die c) anwenden ? Siehe datei?
Aber was setze ich für P ein?
| Beschreibung: |
|
Download |
| Dateiname: |
in.png |
| Dateigröße: |
23.09 KB |
| Heruntergeladen: |
103 mal |
|
|
|
Virus01
Anmeldungsdatum: 07.01.2010
Beiträge: 106
|
| Virus01 Verfasst am: 27. Apr 2015 21:57 Titel: |
|
|
|
Das P sollte man in der b) berechnen, damit man dann c) berechnen kann.
|
|
|
Elektrik21
Anmeldungsdatum: 25.04.2015
Beiträge: 63
|
| Elektrik21 Verfasst am: 27. Apr 2015 22:54 Titel: |
|
|
Alles klar danke.
Ich glaube die nächsten Formeln lerne ich einfach auswendig
Hast du eigentlich keine tipps mehr für meine Drehmoment Aufgabe Virus?
|
|
|
|
