entgegengesetze quellen - I-U-Kennlinien

fk23 · Anmeldungsdatum: 05.01.2015 Beiträge: 3

Meine Frage:

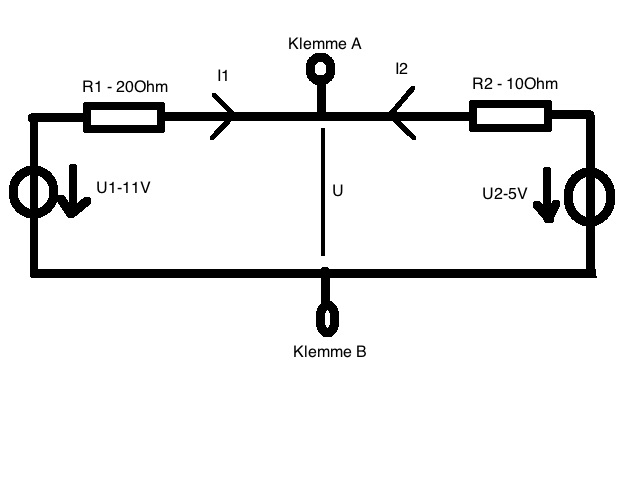

Muss den Kurzschlussstrom für I1 und I2 berechnen, damit ich auf die Strom-spannungs-kennlinien I1=f(U1) und I2=f(U2) nachher komme. Sind jedoch entgegengesetzte Quellen.

Meine Ideen:
Habe versucht den Kurzschlussstrom zu berechnen, bekomme ich jedoch nur unbrauchbares raus. Daher ein paar Fragen an euch:

- die Leerlaufspannung ist doch 11V und -5V, oder?
- muss ich quasi 2 Maschen bilden (für U1 und U2)?
- habe versucht den Kurzschlussstrom für U1 so zu berechnen:

Ri= 1/20ohm=0,05ohm
IKurzschluss= Uo / R1 = U1 / R1 = 11V/0,05ohm = 220 A

Dies scheint falsch zu sein, denn so kann ich mit den beiden I-U-Kennlinien keinen Arbeitspunkt bestimmen.

Hoffe auf einen Denkanstoß.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

fk23 · Anmeldungsdatum: 05.01.2015 Beiträge: 3

Sorry für die schlechte Formulierung.

Ich muss für die obige Schaltung die I-U-Kennlinien I1=f(U1) und I2=f(U2) zeichnen und mit Hilfe der beiden Kennlinien den AP bestimmen.

Für I1=f(U1) brauche ich somit den Kurzschlussstrom und die Leerlaufspannung, meines Wissens nach kann ich damit dann die Kennlinie für die Spannungsquelle U1 zeichnen.
Für I2=f(U2) würde ich genauso verfahren.

Jedoch bin ich nun verwirrt, weil 2 Quellen vorhanden sind..

Normalerweise waren immer 2 Schaltungen gegen und dann würde ich so verfahren (für jede einzelne Schaltung):
Ersatzspannung und Ersatzstromquelle bestimmen und daraus alles weitere berechnen. Diese 2 Werte dann in einem Graphen verbinden (=I-U-Kennlinie). Der Schnittpunkt der beiden Geraden wäre dann der Arbeitspunkt.

Mehr als die obige Schaltung und die Aufgabenstellung ist mir leider nicht gegeben.

Mit 2 Quellen habe ich es jedoch noch nie gemacht und weiß ehrlich gesagt nicht wie ich anfangen soll?

Idee:
- Innenwiderstand berechnen:
R1+R2=Ri

Kann man den Innenwiderstand so berechnen?

Bin um JEDE Antwort dankbar

fk23 · Anmeldungsdatum: 05.01.2015 Beiträge: 3

Niemand hier, der mir weiterhelfen könnte? Wüsste gerne wo mein Denkfehler liegt.

Hilfe

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Das war wirklich eine unklare und missverständliche Formulierung. Jetzt ist aber klar, dass Du den Strom in der gegebenen Schaltung und die Spannung zwischen A-B mit Hilfe der Kennlinien der beiden realen Quellen zeichnerisch bestimmen sollst. Dabei fällt in der gegebenen Schaltung zuallererst auf, dass I1=-I2. Du musst also die I1-U-Kennlinie der linken Quelle mit der -I2-U-Kennlinie (minus I2-U-Kennlinie) der rechten Quelle zum Schnitt bringen. Für die Bestimmung der beiden Kennlinien brauchst Du nicht unbedingt ihren jeweilgen Kurzschlussstrom, denn Du kannst den jeweiligen Graphen auch mit der Punkt-Steigungsform zeichnen. Du kennst den jeweiligen Schnittpunkt mit der U-Achse und die jeweilige Steigung, nämlich -1/R1 für die Kennlinie 1 und 1/R2 für die Kennlinie 2. Dann ergibt sich der Kurzschlussstrom automatisch. Aber ich sehe ein, dass es Dir einfacher erscheint, wenn Du die beiden Achsenabschnitte (Ik und U0) kennst und die Achsenabschnittspunkte einfach verbindest.

Kennlinie 1:

und

Verbinde die beiden Achsenabschnitte, damit hast Du die Kennlinie 1. Sie hat eine negative Steigung.

Kennlinie 2:

und

Verbinde die beiden Achsenabschnitte, damit hast Du die Kennlinie 2. Sie hat wegen des negativen Ordinatenabschnitts eine positive Steigung.

Die beiden Kennlinien schneiden sich im Arbeitspunkt U = 7 V und I = 0,2 A. Dabei hat I die Richtung von I1.

Das Ergebnis lässt sich für diese einfache Schaltung leicht überprüfen. Denn nach Maschensatz und ohmschem Gesetz muss sein

und die Spannung zwischen A-B nach Überlagerungssatz und Spannungsteilerregel

Damit lässt sich das zeichnerische Ergebnis sofort rechnerisch bestätigen.
