Plattenkondensator

obelix · Anmeldungsdatum: 28.09.2013 Beiträge: 58

Hi,
habe zu dieser Aufgabe eine Frage.

Aufgabe:
Gegeben ist ein Plattenkondensator. Der Kondensator soll als ideal angesehen werden
(homogenes Feld, keine Randeffekte). In das Feld des Kondensators werden
zwei Testplättchen aus Metallfolie platziert. Durch Influenzwirkungen laden sich diese
auf.
Gegeben: d = Plattenabstand,

A = Fläche der Testfolie, Q‘ = Ladung auf der
Testfolie. Gesucht ist U, die Spannung zwischen den Platten! Welche Richtung
hat die Spannung?

Frage:
Kann man annehmen das es sich um 2 in Reihe geschaltete Kondensatoren handelt und somit gilt:
Q=Q' ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Woher hast du diese Aufgabe denn?

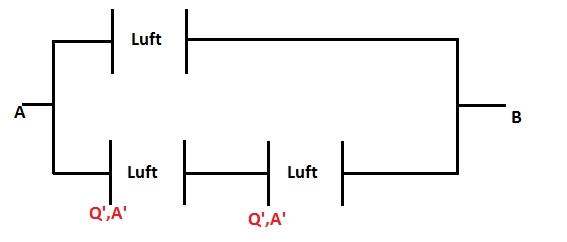

Du fährst gut, wenn du die beiden Plättchen als zwei in Serie geschaltete Kondensatoren mit Fläche A' modellierst. Allerdings hat die äußere Platte eine größere Fläche A als das Plättchen, und daher liegt parallel noch die Restkapazität, die der Fläche A-A' entspricht.

Also fehlt dir noch das A...
Oder hast du etwas unterschlagen?

obelix · Anmeldungsdatum: 28.09.2013 Beiträge: 58

Bin nach langer Überlegung auf diese Lösung gekommen (kann man das so machen ) ?
Idee:

Frage:
Angenommen man entfernt die Testplättchen zwischen dem Kondensator ist dann Q=Q1 (siehe Bild) ?
Ich frage das da ich mir gedacht habe, wenn man die Testplättchen nicht entfernen würde wäre das gegebene d nicht zu gebrauchen.
Die Testplättchen verbrauchen ja auch Platz,
wenn Q ungleich Q1 ist würde das

nicht funktionieren unglücklich

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

und was ist mit dem oberen Kondensator? Wieso geht der nicht in das Ergebnis ein? Das kann nicht stimmen...was ist nun A' ?

obelix · Anmeldungsdatum: 28.09.2013 Beiträge: 58

Danke

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Die influenzierten Ladungenverteilen sich ja auf die gesamte Fläche A und nicht bloß auf die Fläche A'. Deshalb ist die Spannung gegeben durch U = Q/C und nicht U=Q/C'.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ich sehe gerade, dass ich die Aufgabe leider falsch interpretiert hatte.
Ihr habt natürlich recht...war Quatsch von mir...

LOL Hammer
