Kapazität zwischen zwei Punkten

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Doctor Who



Anmeldungsdatum: 07.06.2014
Beiträge: 44

Beitrag Doctor Who Verfasst am: 12. Jun 2014 17:12    Titel: Kapazität zwischen zwei Punkten Antworten mit Zitat

Hallo Leute,

ich bin hier gerade am rätseln.

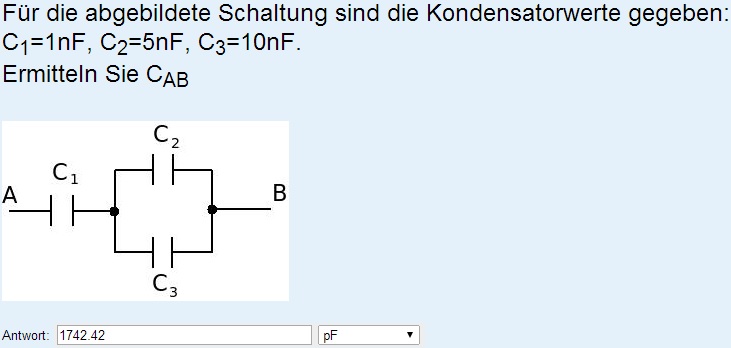

Anbei ist die Aufgabenstellung. An sich eigentl. relativ easy? Mein Ansatz wäre ganz normal:



Aber das Ergebnis ist nicht korrekt. Ich hatte noch einen anderen Ansatz aber der macht denke ich wenig Sinn und führte ebenfalls nicht zum Ziel. Kann mir jemand einen Tipp geben? Ich meine wenn ich den Kram durch einen Ersatzplan vereinfache dann komme ich ja sowieso wieder auf die obige Gleichung.



 Beschreibung:

Download
 Dateiname:  Untitled.jpg
 Dateigröße:  41.17 KB
 Heruntergeladen:  323 mal

franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583

Beitrag franz Verfasst am: 12. Jun 2014 18:40    Titel: Antworten mit Zitat

Vielleicht erstmal C2 und C3 zusammenfassen (C23 = C2 + C3) und dann in Reihe zu C1 schalten?
Namenloser324
Gast





Beitrag Namenloser324 Verfasst am: 12. Jun 2014 18:58    Titel: Antworten mit Zitat

Leg eine Masche durch C2 und C3 und du wirst feststellen, dass die Spannung über beiden identisch sein muss.
Das bedeutet, dass sie in ? geschaltet sind.

Dann schlägst du nach, wie man so geschaltete Kondensatoren zusammenfasst.
Doctor Who



Anmeldungsdatum: 07.06.2014
Beiträge: 44

Beitrag Doctor Who Verfasst am: 12. Jun 2014 20:51    Titel: Antworten mit Zitat

danke euch, war kein Problem nach eurer Info.

Muss ich denn allg. immer diesen Weg gehen? Also ich hatte gedacht dass es auf dasselbe herauskommt weil mir einer mal an einem Bsp. erklärte dass wenn ich von einem Punkt B zu einem anderen C laufen muss und ich die Gesamte Kapazität berechnen soll dann soll ich jede "Wegmöglichkeit" von B zu C addieren.?! Also sprich von C1 zu C2 und dann nochmal von C1 zu C3.
