transistor

amidala2 · Gast

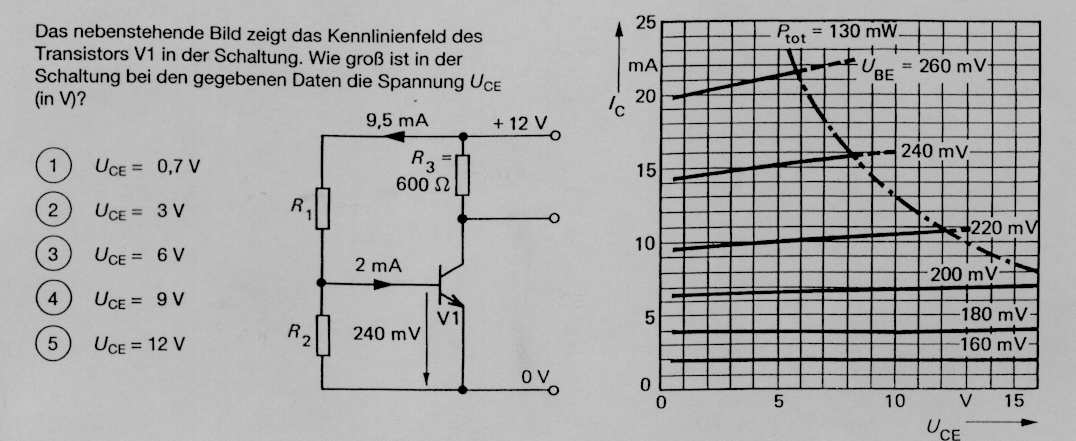

hat hierzu jemand ne lösung

danke im voraus

Gast

Uce ~ 3V

amidala2 · Gast

aber warum sind es denn 3V
gibt es dazu auch einen Lösungsweg

Gast

eman · Gast

Aus den Kennlinien kannst du entnehmen, dass zur Basis-Emitter-Spannung von 240mV ein Strom von etwa 15mA gehört.

15mA mal 600 Ohm sind 9 Volt, also bleiben von den 12V etwa 3V übrig.

Die Angaben 9,5mA und 2mA dienen nur der Verwirrung.

Wir haben hier also einen Germanium-NPN-Transistor mit Pmax=130mW und einer Stromverstärkung von 7,5.

Das Teil springt doch fast von selbst in die Tonne...
