Kondensator an Spannungsteiler.

macman2010 · Anmeldungsdatum: 16.02.2013 Beiträge: 294

Hi,

Ich habe einen Spannungsteiler aus zwei gleichen Widerständen. Jetzt möchte ich einen Kondensator zu dem zweiten Wiederstand Parallel schalten.

Wen Uges 12V beträgt, Würden ja (ohne Kondensator) an jedem Widerstand R1 sowie R2 jeweils Die halbe spannung abfallen.

Wie ist das jetzt mit dem Kondensator, Liegen an ihm auch 6V an, wenn er voll geladen ist oder läd er sich auf 12V auf? Wenn ja bitte Erklärung.

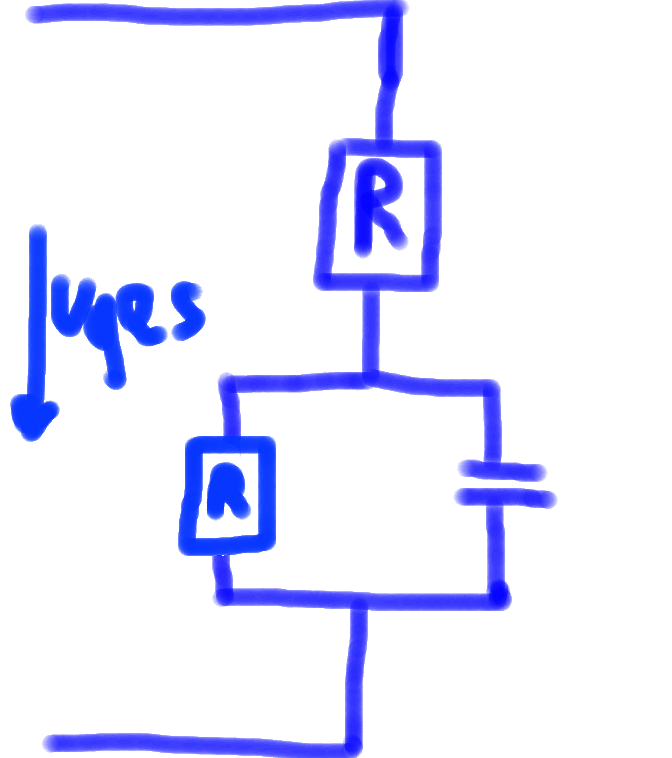

Habe noch eine Bilddatei angehänt mit dem (wenn auch schlecht gezeichnetem) Schaltplan

MFG

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Nach Abschluss des Ladevorgangs fließt der gesamte Strom durch die Reihenschaltung der beiden Widerstände. Sie bilden also denselben Spannungsteiler wie ohne Kondensator. Laut Maschensatz fällt dann am Kondensator dieselbe Spannung ab wie an dem parallel liegenden Widerstand.
